Sada krokového motoru Nema 23 2Nm s dvojitou hřídelí 8mm
Sada krokového motoru Nema 23 2Nm s dvojitou hřídelí 8mm
Dostupnost:
tymczasowo niedostępny
Dodavatel:
STEPPERONLINE
Kód produktu/SKU:
23KIT-20D
Hodnocení:
0
0
Cena:
Hrubá cena
zawiera 23% VAT, bez kosztów dostawy
product unavailable
Popis

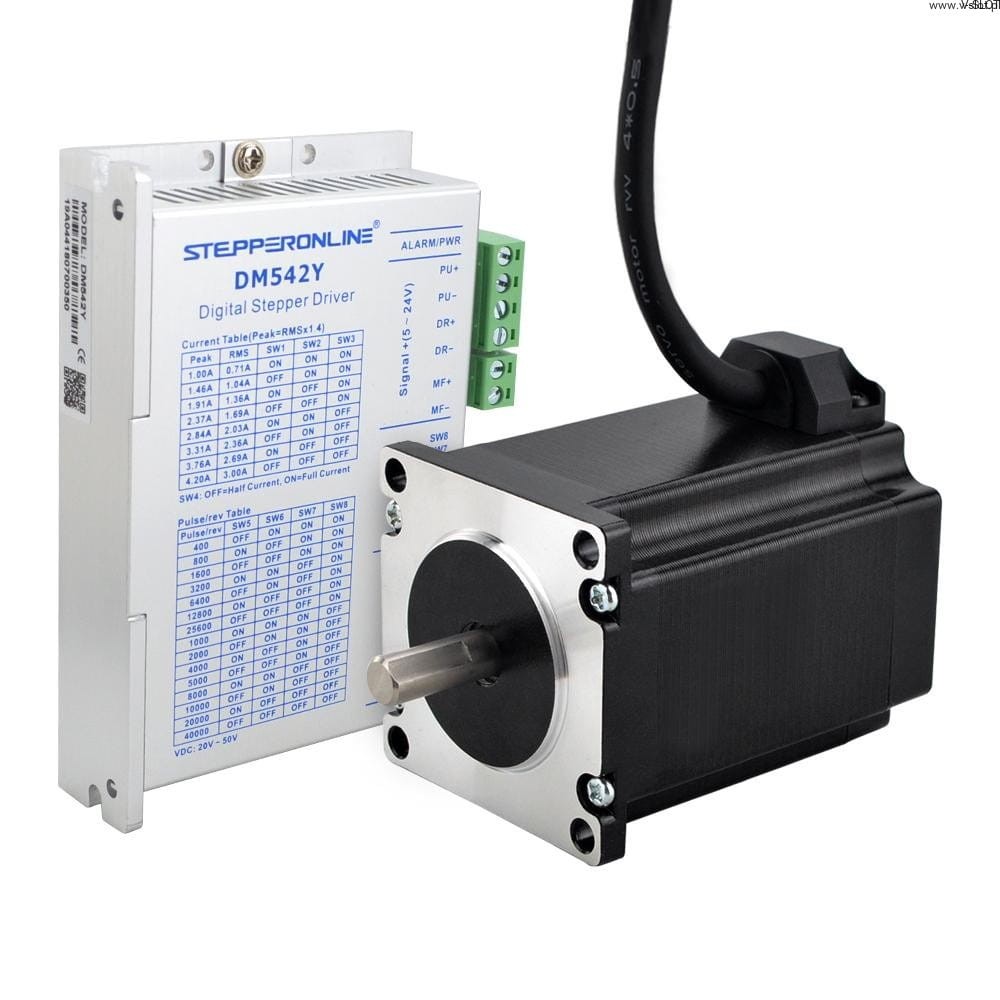

Sada obsahuje:
- Sada obsahuje: digitální krokový ovladač řady Y 1,0-4,2A DC20V-50V pro krokový motor Nema 17, 23, 24 - 1 ks.
- Krokový motor Nema 23 8mm s dvojitou hřídelí pro obličejovou masku a dýchací ventilátor - 1 ks.

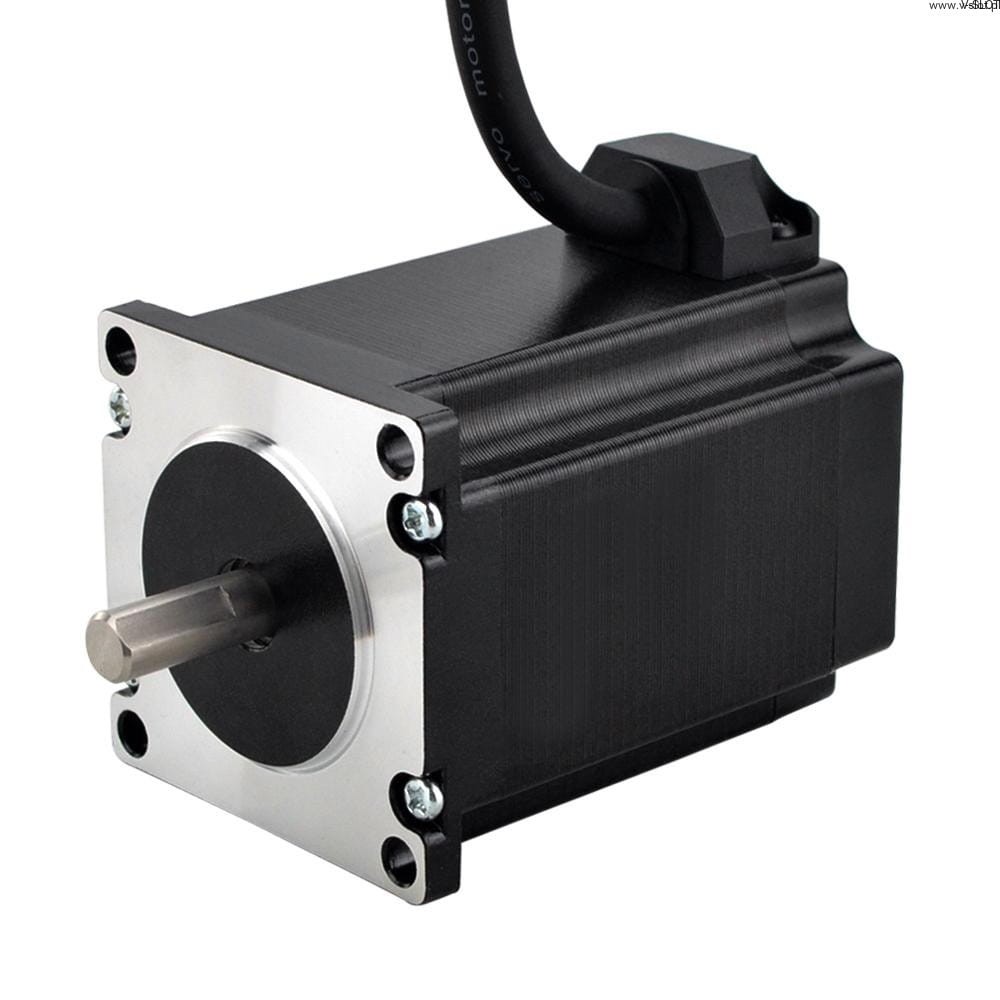

Specifikace motoru:
| Číslo dílu výrobce: | 23HS30-2694D |
| Počet fází: | 2 |
| Udržovací moment: 1: | 1,85 Nm (262,03 uncí) |
| Jmenovitý proud/fáze: | 2,8A |
| Fázový odpor: | 1,1 ohmů ± 10 % |
| Indukčnost: 1,1 mm (1,5 mm): | 5,4 mH ± 20% (1KHz) |
| Velikost rámečku: | 57x57 mm |
| Délka těla: 57 mm: | délka: 76 mm |
| Průměr hřídele: 76 mm | Φ8 mm |
| Délka přední hřídele: | 21 mm |
| Délka přední D-hřídele: | 15 mm |
| Délka zadní hřídele: 1,5 mm | 16 mm |
| Délka zadní hřídele D: | 14 mm |
| Počet drátů: | 4 |
| Délka kabelu: 1,5 m: | 500 mm |
Připojení
| A+ | A- | B+ | B- |
| Černá | Zelená | Bílá | Modrá |

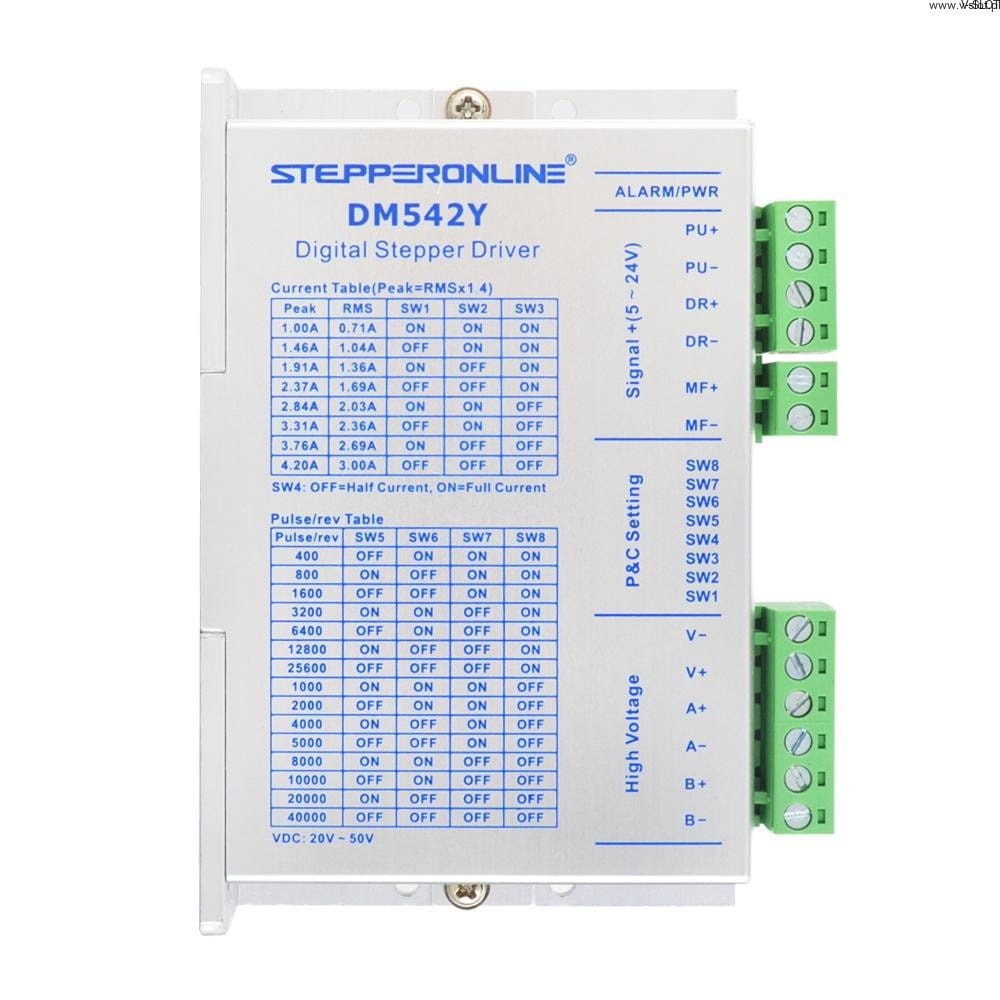

Specifikace ovladače
- Špičkový výstupní proud: 1,0 - 4,2 A (0,71 ~ 3,0 RMS)
- Vstupní napětí: DC20V ~ 50V
- Logický proud signálu: 20 V - 20 V - 20 V - 20 V - 20 V - 20 V - 20 V 7 - 15 mA (typicky 10 mA)
- Vstupní pulzní frekvence: 0 - 200 kHz
- Šířka impulzu: 2,5 μS
- Izolační odpor: 500 MΩ
- Chlazení: přirozené nebo nucené chlazení
- Okolní prostředí: Vyhněte se prachu, olejové mlze a korozivním plynům.
- Okolní teplota: 0 ~ 65 ℃
- Vlhkost: 40 % - 90 % relativní vlhkosti
- Provozní teplota: MAX. 50 ℃
- Vibrace: 10-50 Hz/0,15 mm
- Skladovací teplota: -20 - 65 ℃
