Sada lineárního pohonu (řada 1120, zdvih 201 mm, kabel 8 mm)
Sada lineárního pohonu (řada 1120, zdvih 201 mm, kabel 8 mm)
0
product unavailable
Popis

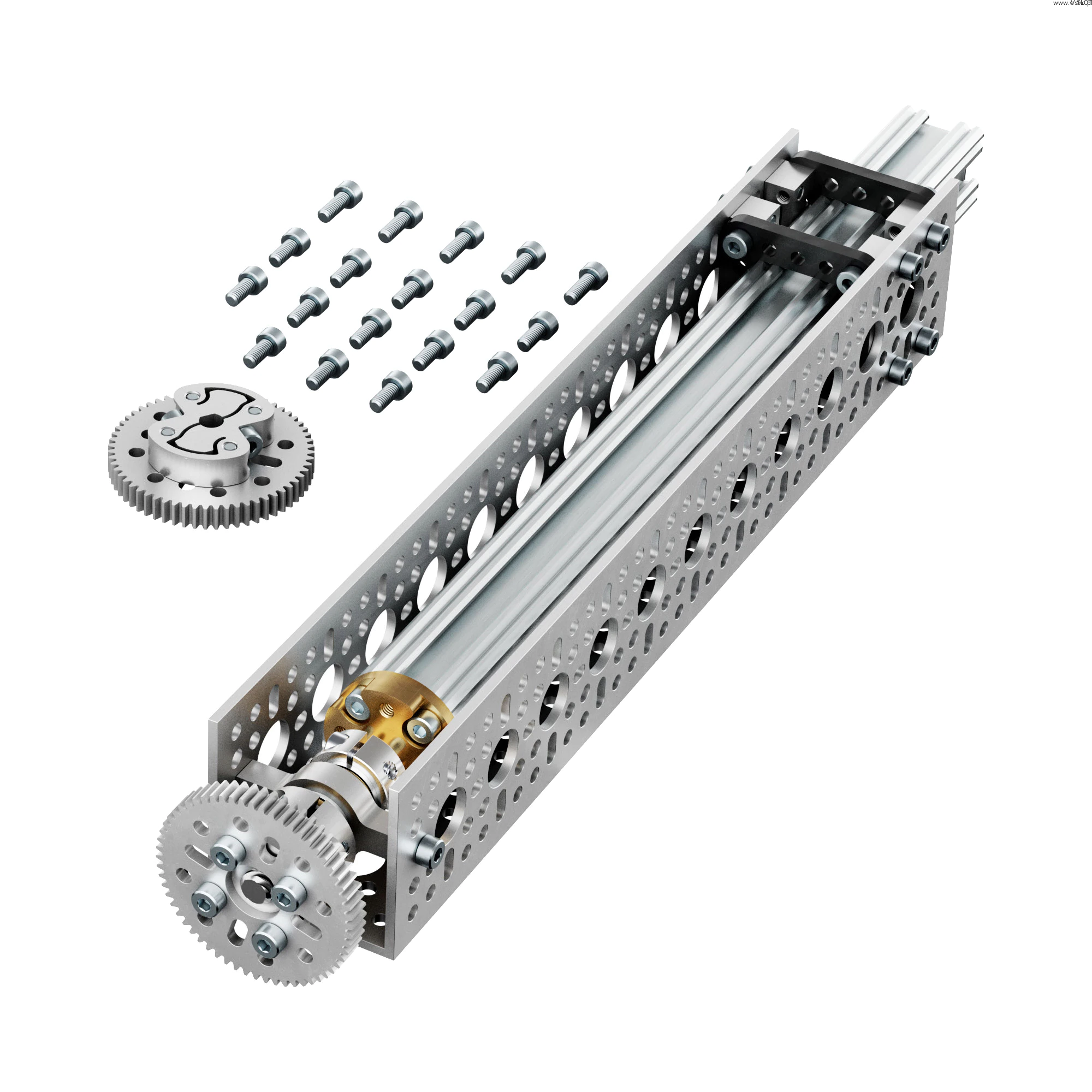

Tato sada obsahuje všechny komponenty potřebné k sestavení lineárního pohonu výhradně z komponentů goBILDA. U-profil řady 1120 slouží jako vnější rám a goRAIL řady 1109 jako prodlužovací trubka. Trubka goRAIL je podepřena dvojicí acetalových desek, které lze namontovat kdekoli podél profilu, čímž se mění celková délka prodloužení a množství poskytované boční podpory. Převodovka s 60 zuby na motoru pohání převodovku s 60 zuby namontovanou na tažném šroubu, čímž vzniká kompaktní převodový poměr 1 : 1.
Doporučujeme motor s planetovou převodovkou s převodovým poměrem 5,2 : 1 řady goBILDA 5202. V kombinaci s tažným šroubem s roztečí 2 mm vytváří tah přes 22 kg! Díky tomuto motoru dosahuje rychlost pohonu bez zatížení až 153 mm/s, takže posun o plných 201 mm trvá pouze 1,31 sekundy, čehož lze dosáhnout v uvedené konfiguraci.
Technická poznámka

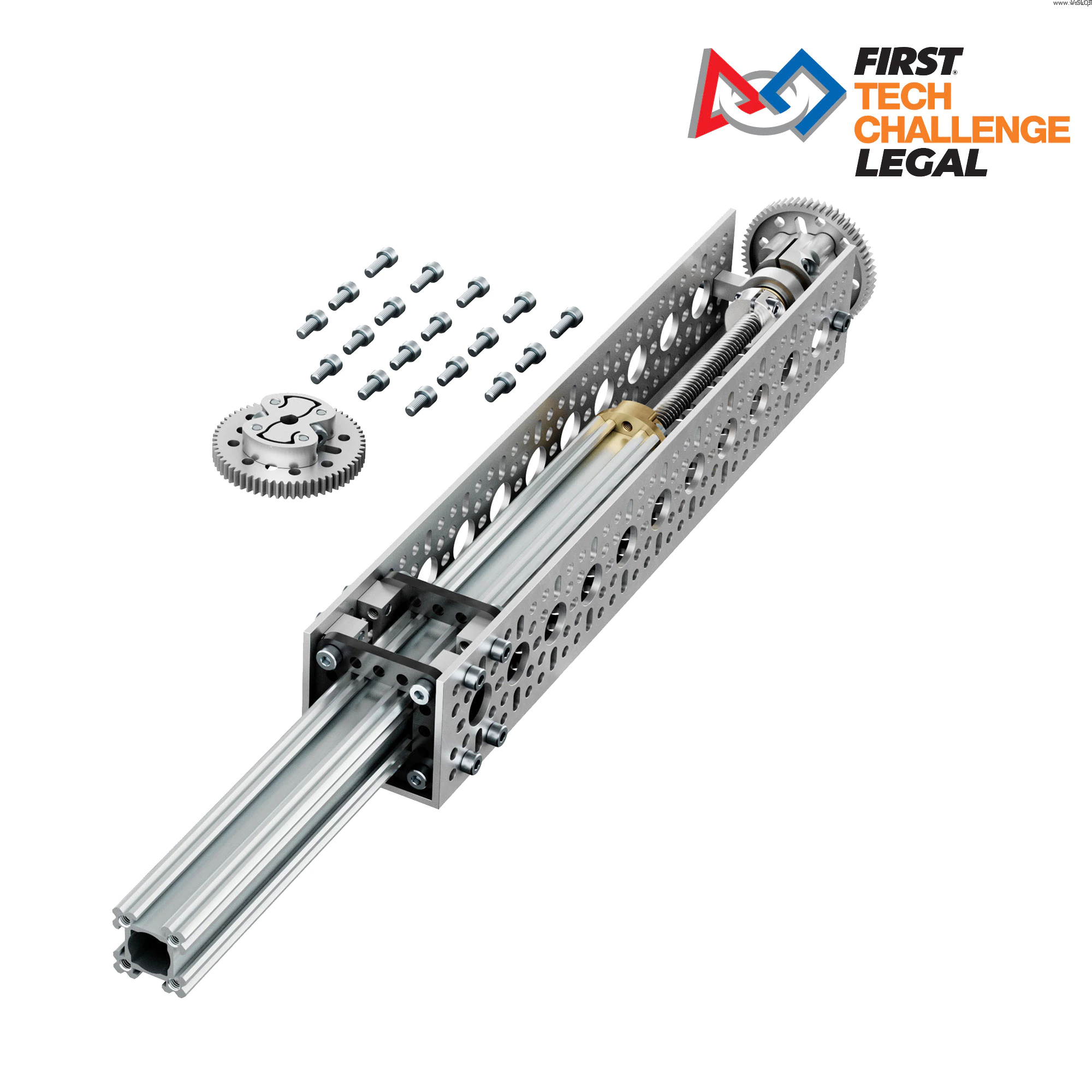

. Provozování jakéhokoli lineárního aktuátoru mimo jeho koncové body způsobí jeho poškození. Některé pohony mají vestavěné obvody, které používají koncové spínače a diody, aby zabránily překročení. Aby byla tato stavebnice FTC legální, nejsou v ní žádné elektronické obvody. Musíte použít motor s enkodérem, abyste mohli naprogramovat koncové body pro správnou funkci sady aktuátorů.

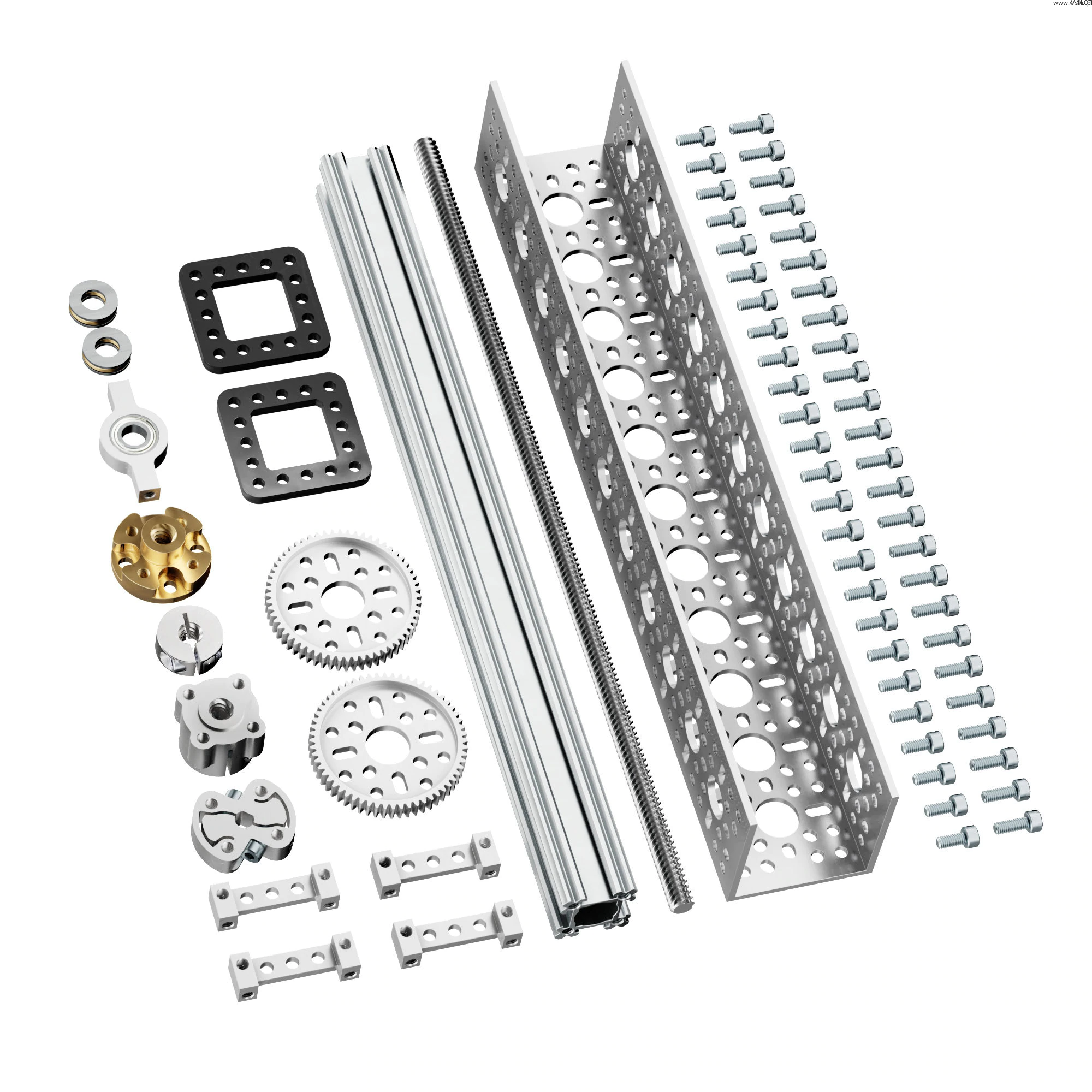

Souprava obsahuje: - Sadu pro ovládání motoru:
| SKU | Počet kusů: 1 ks | Výrobek |
|---|---|---|
| 1109-0024-0288 | 1 | 1109 Series goRAIL (délka 288 mm) |
| 1120-0011-0288 | 1 | 1120 Řada U-kanál (11 otvorů, délka 288 mm) |
| 1205-0001-0001 | 2 | 1205 Series Dual Block Mount (1-1) - 2 balení |
| 1309-0016-1006 | 1 | Sonický náboj řady 1309 (6mm D-B otvor) |
| 1310-0016-5008 | 1 | Hypernáboj řady 1310 (4 startovací, otvor pro olověný šroub 8 mm) |
| 1606-0043-0008 | 1 | 1606 Series 2-Side, 1-Post Pillow Block (8mm Bore) |
| 1613-0516-0008 | 2 | Axiální kuličkové ložisko řady 1613 (vnitřní průměr 8 mm x vnější průměr 16 mm, tloušťka 5 mm) |
| 2302-0014-0060 | 2 | Hliníkové ozubené kolo řady 2302, MOD 0.8, pro montáž na náboj (vrtání 14 mm, 60 zubů) |
| 2800-0004-0009 | 1 | Šroub s nástrčnou hlavou z pozinkované oceli řady 2800 (M4 x 0,7 mm, délka 9 mm) - 25 balení |
| 2800-0004-0011 | 1 | Šroub s nástrčnou hlavou z pozinkované oceli řady 2800 (M4 x 0,7 mm, délka 11 mm) - 25 balení |
| 3504-0804-2109 | 1 | Upínací límec pro olověný šroub řady 3504 (8mm olovo, 4 počáteční, 21mm vnější průměr, 9mm délka) |
| 3501-0804-0300 | 1 | Olověný šroub řady 3501 (8mm olovo, 4 začátky, 300mm délka) |
| 3505-0804-3216 | 1 | Matice pro olověný šroub řady 3505 (8mm olovo, 4 počátky, 32mm vnější průměr, 16mm délka) |
| 3704-0043-0001 | 1 | 3704 Plastová posuvná deska řady goRAIL (43-1) - 2 balení |
