Sada podvozku BeeLine
Sada podvozku BeeLine
0
product unavailable
Popis

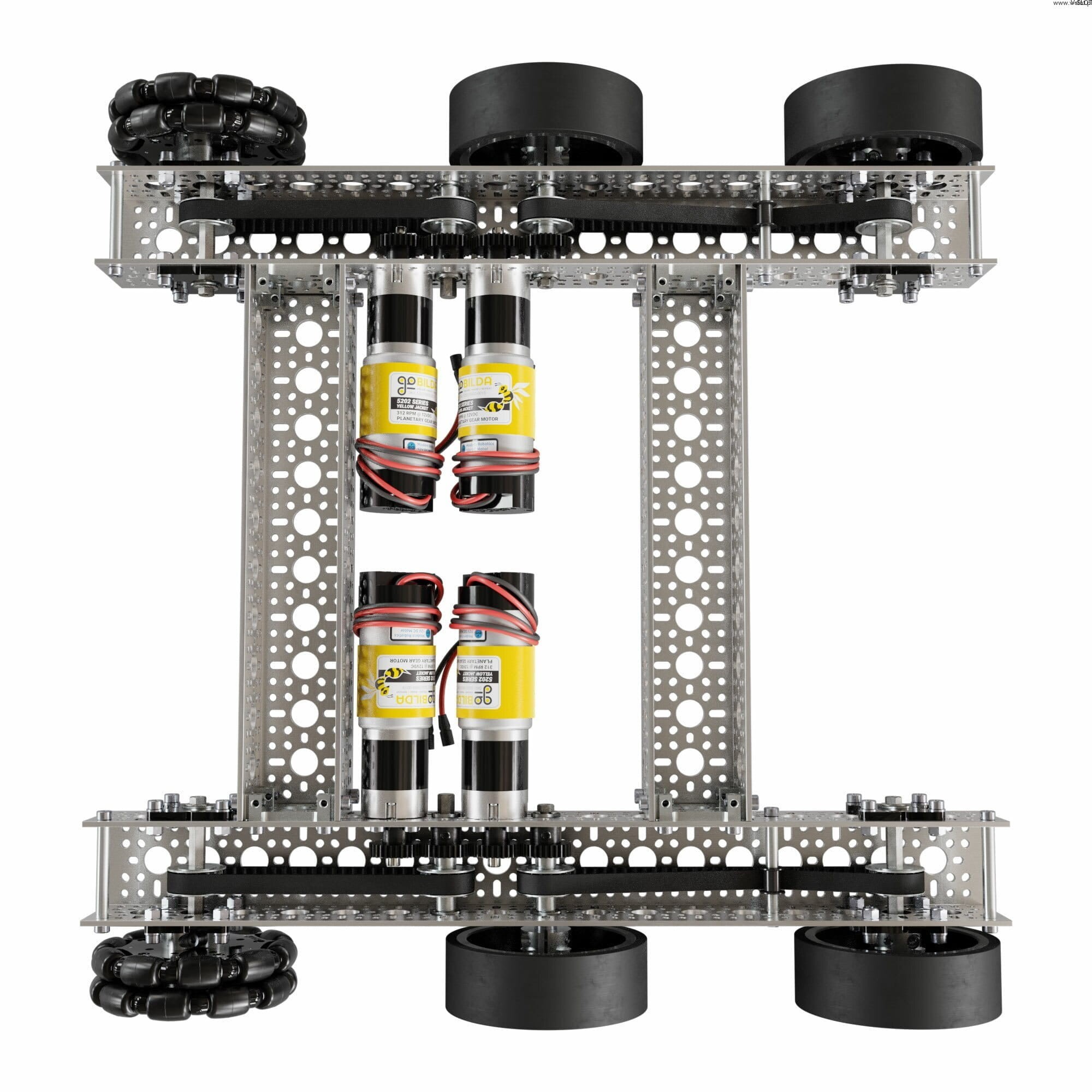

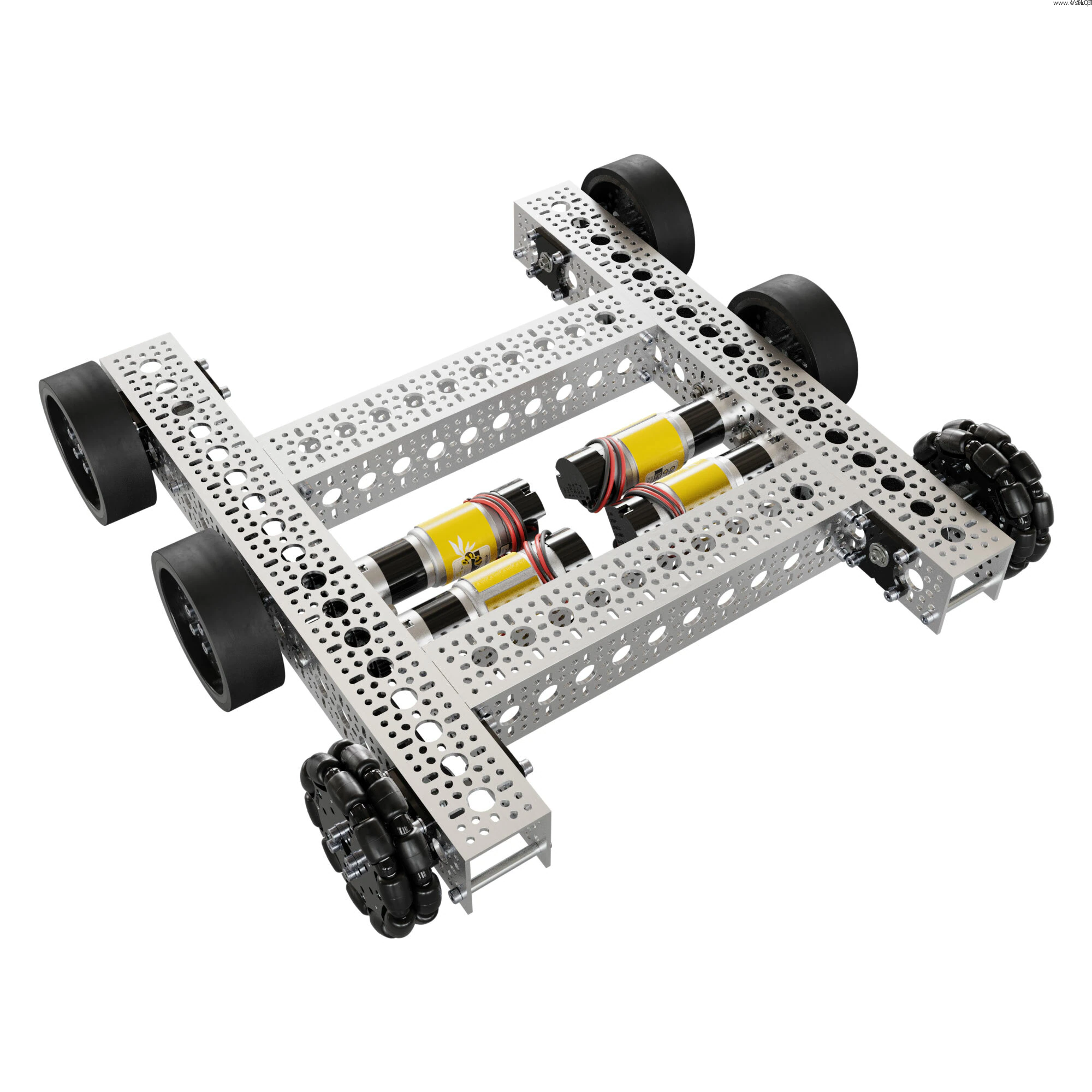

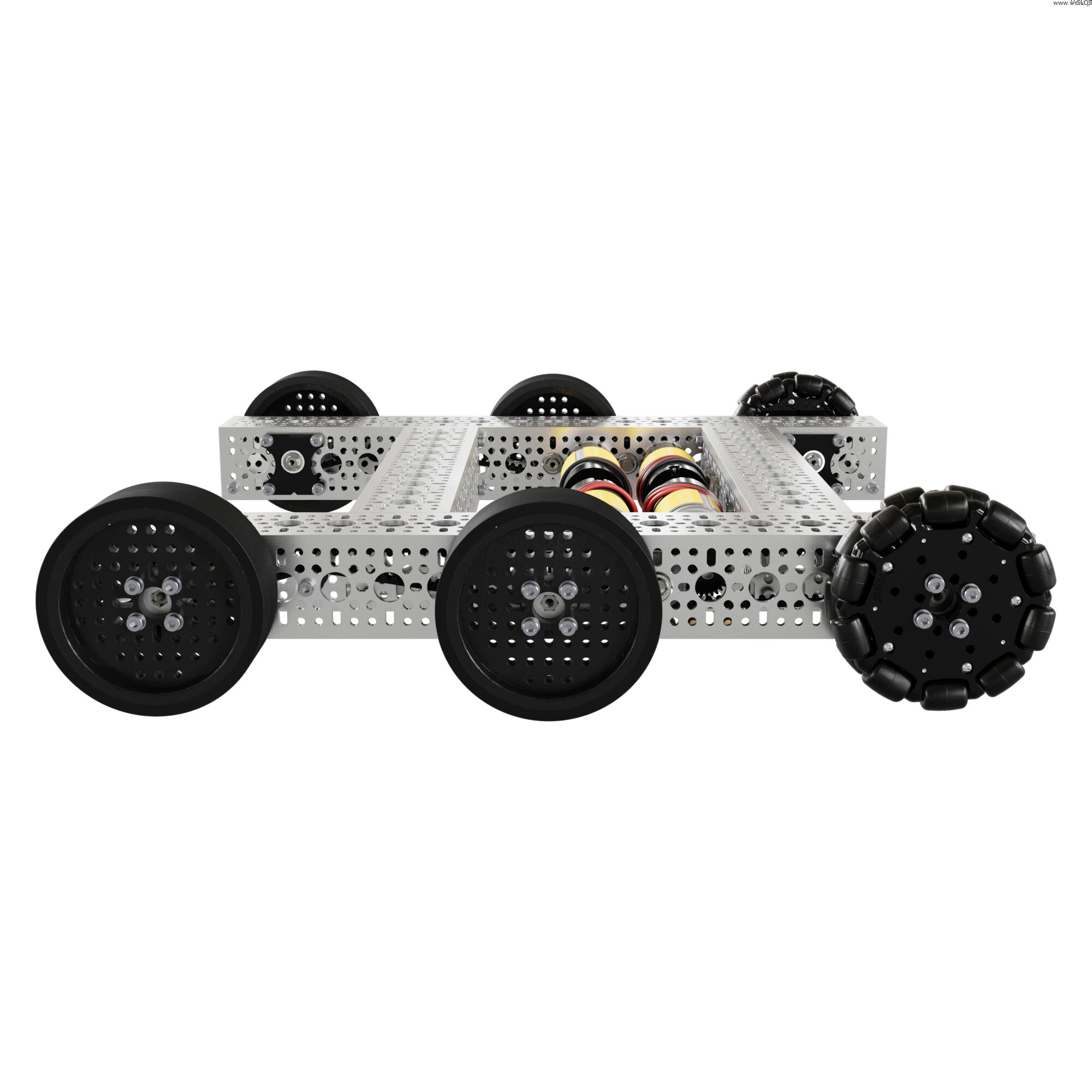

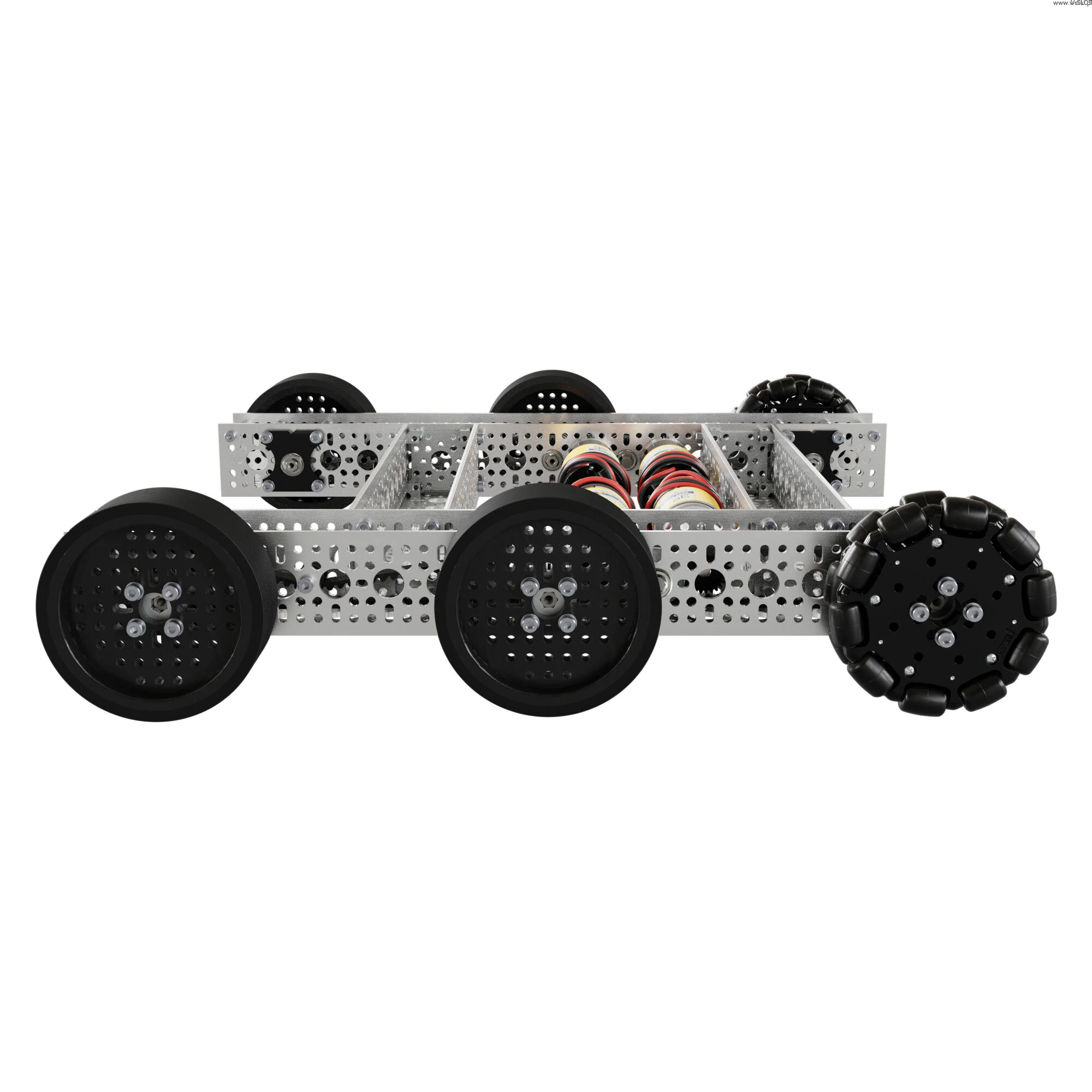

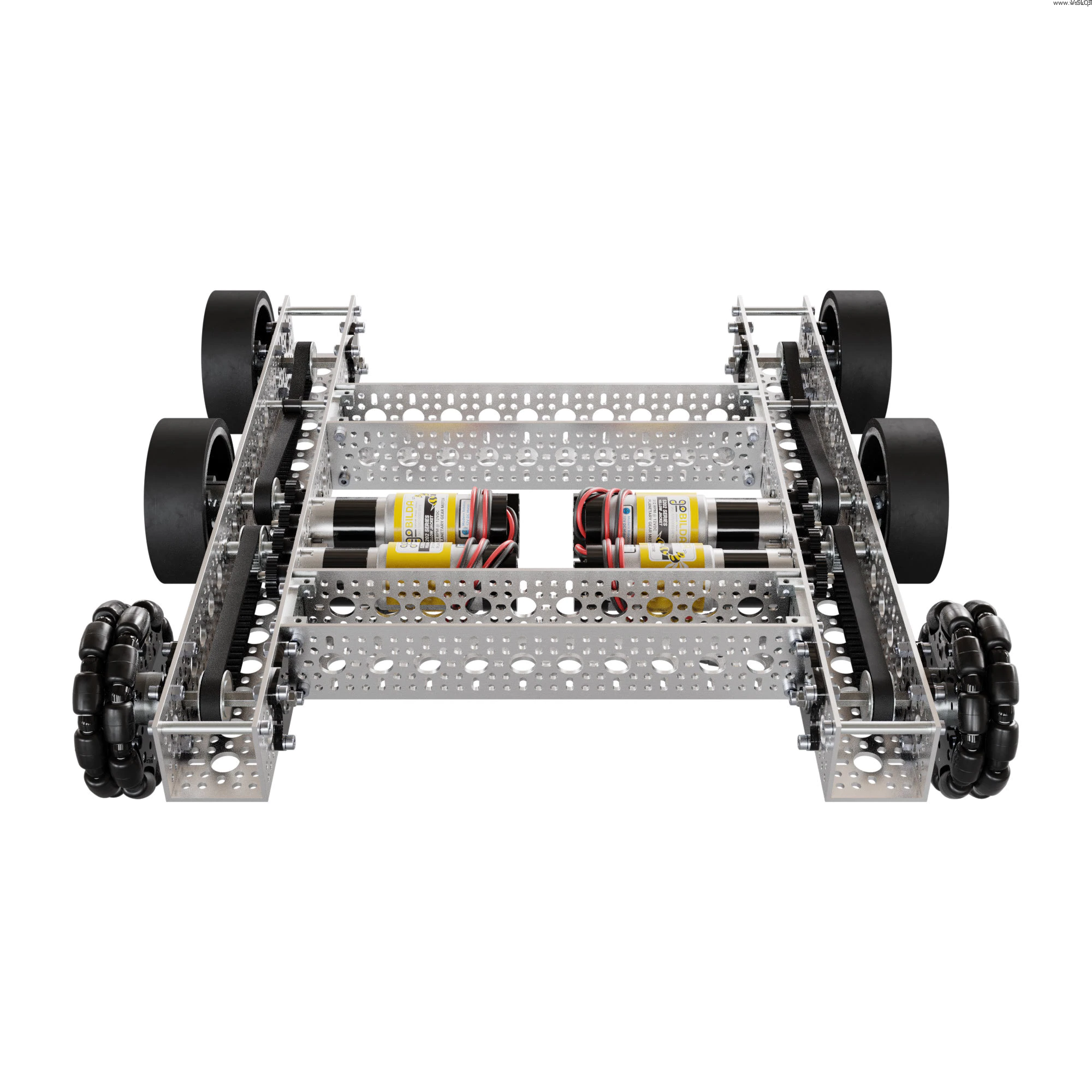

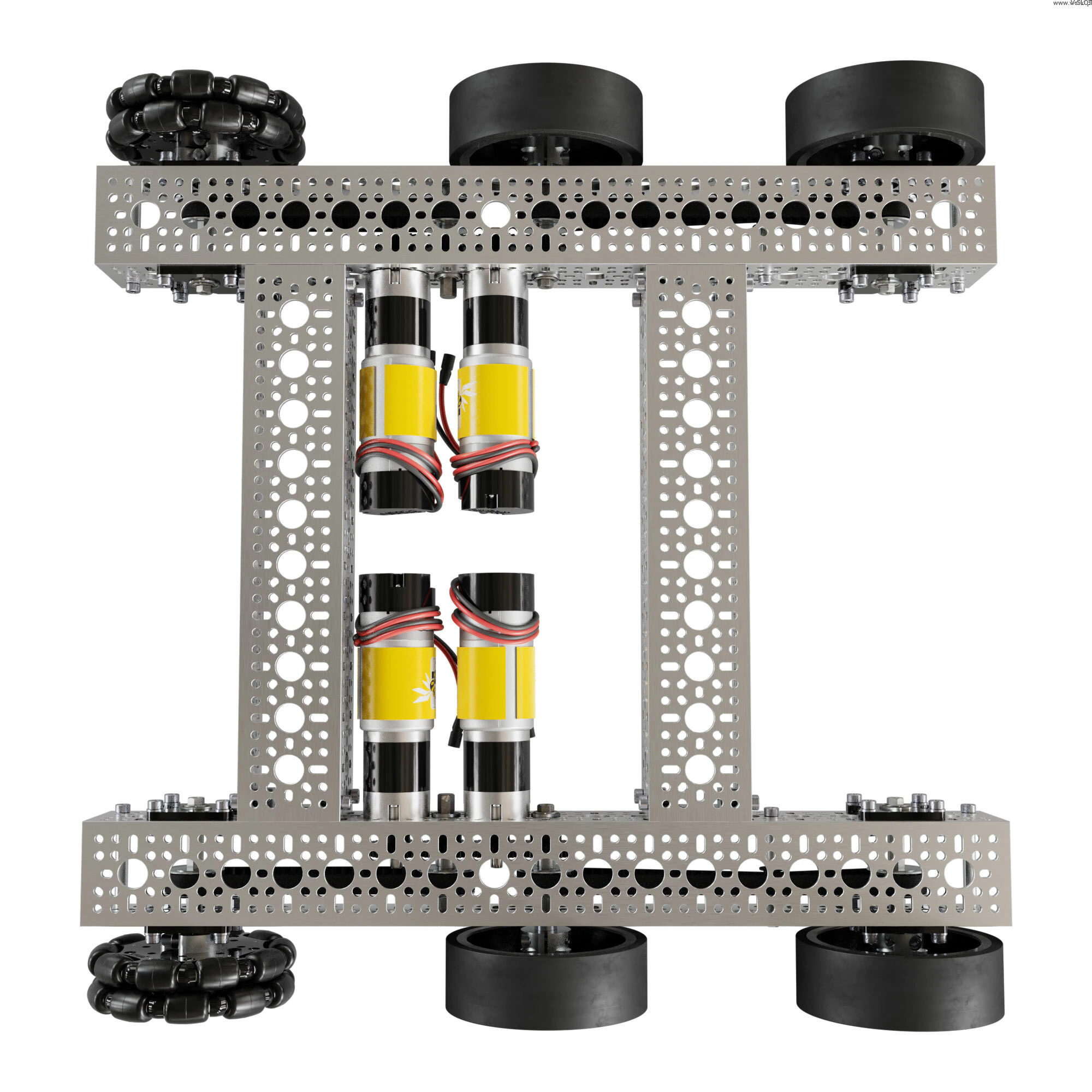

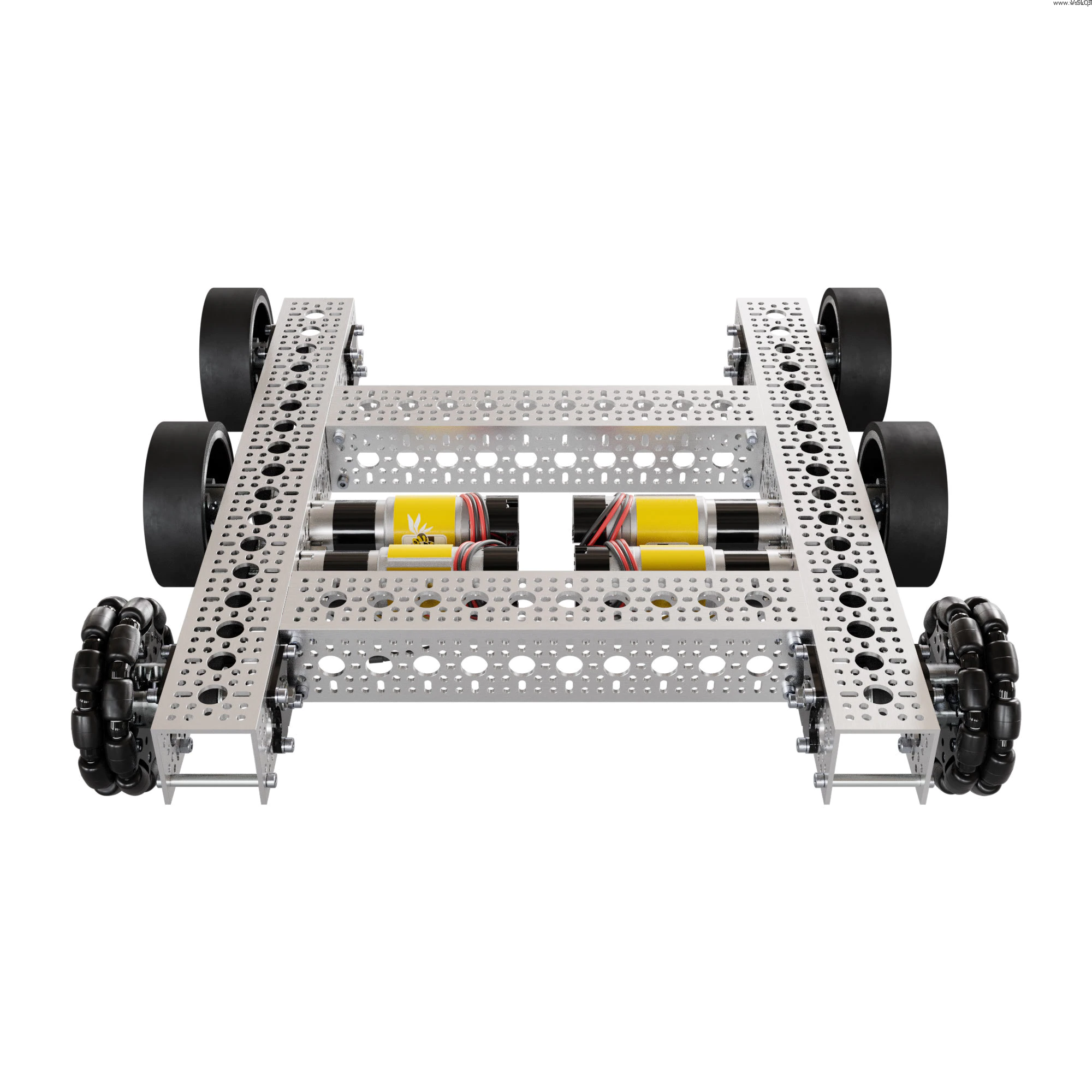

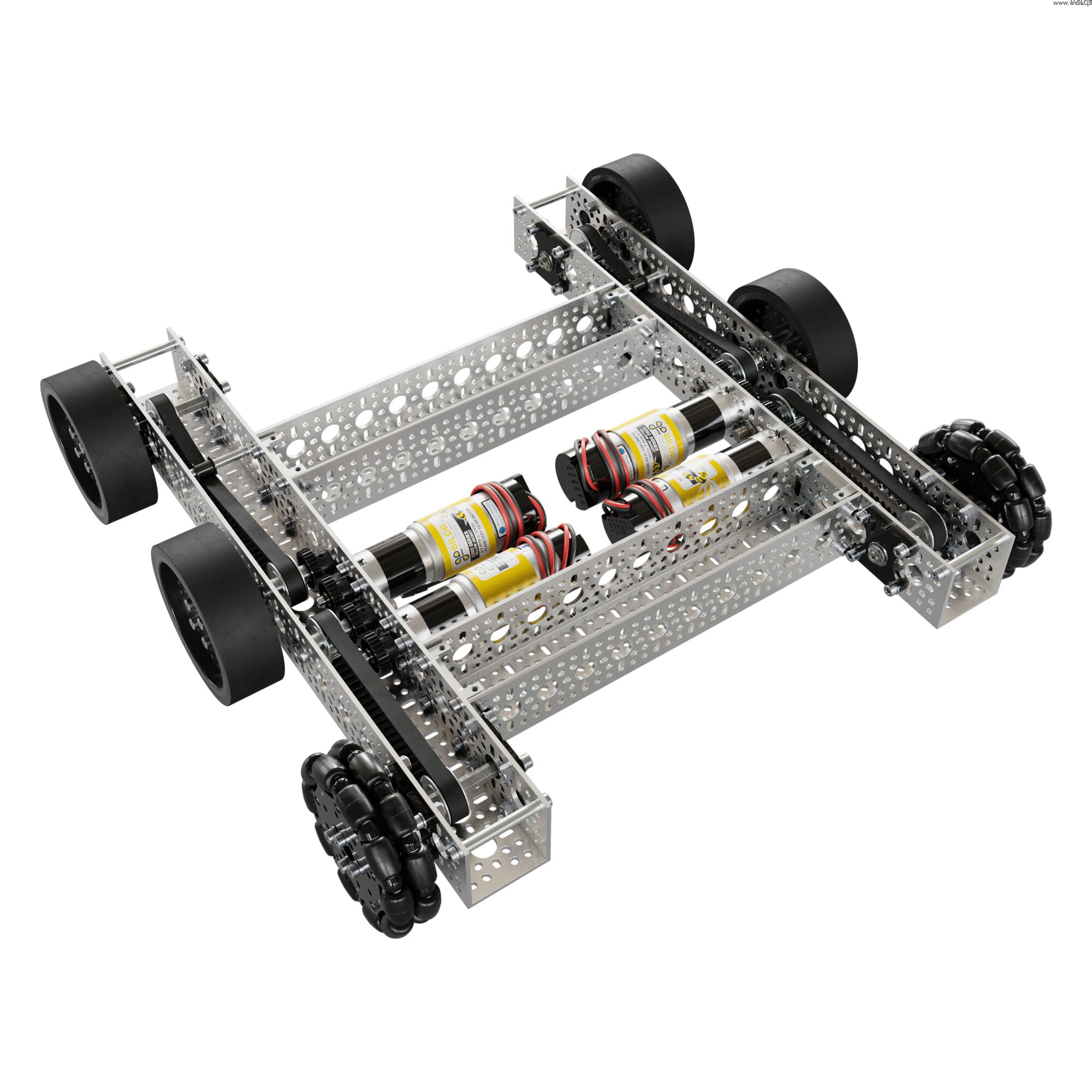

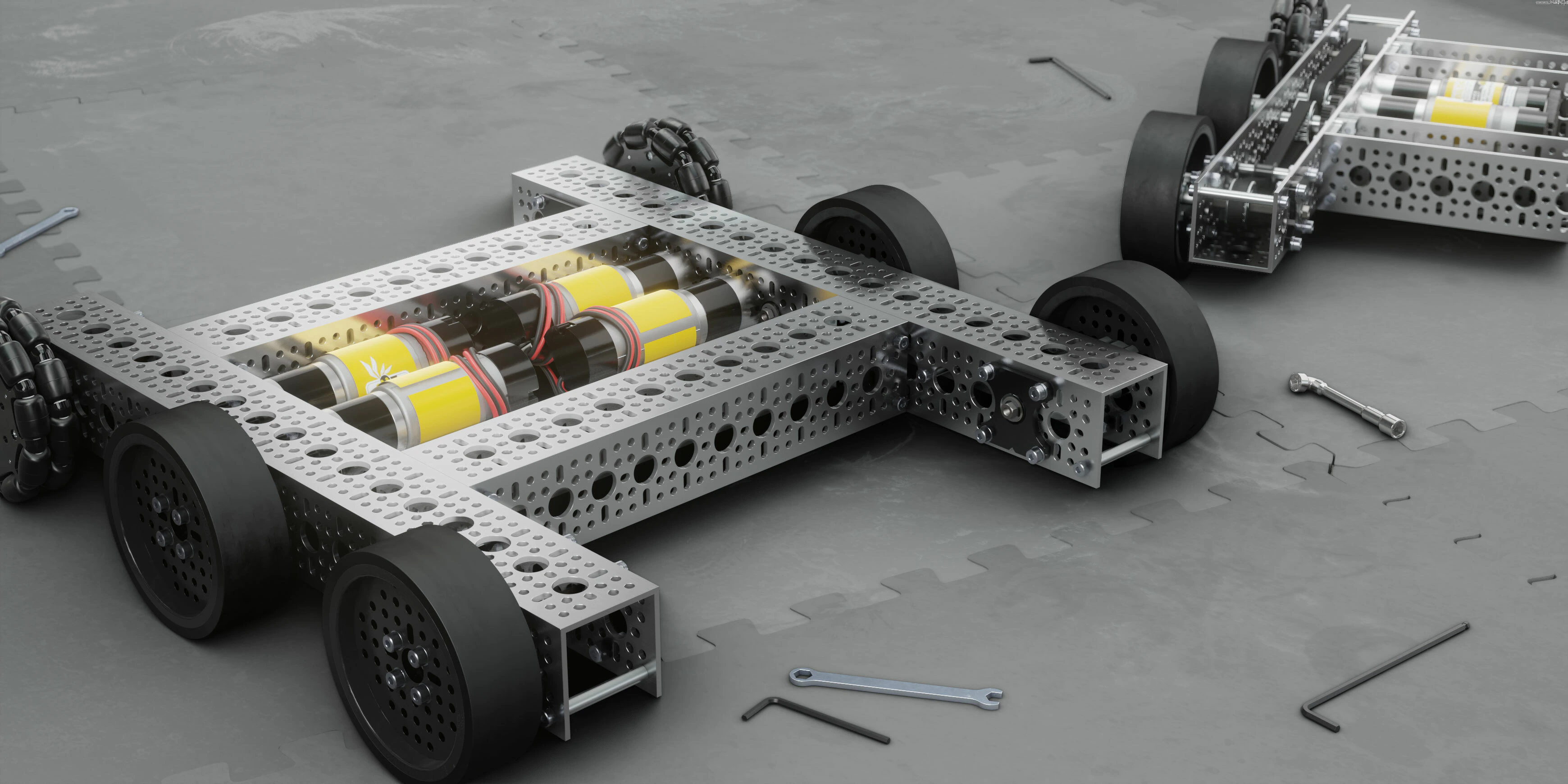

Sada podvozku Beeline je podvozek se 4 motory a pohonem 6 kol, který je připraven pro vaše nastavení!
Mnohé podvozky mají být agilní, ale tím ztrácejí přilnavost. Jiné mají vynikající přilnavost, ale jsou slabší, pokud jde o rychlé manévry. Podvozek Beeline se hodí v obou odděleních! Vzhledem k tomu, že každá strana je osazena dvěma 96mm koly Rhino, je kontaktní plocha se zemí maximalizována. Všesměrová kola na zadním okraji podvozku v kombinaci s mírně zvýšenými polohami náprav na obou koncích podvozku umožňují jeho otáčení mnohem vyšší rychlostí v porovnání s jinými šestikolovými podvozky!
Tento typ podvozku se velmi snadno používá.
Beeline má čtyři motory: dva vlevo a dva vpravo. Levé motory budou pracovat společně a pravé motory budou pracovat společně díky přímému spojení, které mají mezi sebou prostřednictvím ocelových převodů.
Pokud soutěžíte v FTC, budete používat náboj REV, který bude vyžadovat připojení každého motoru k samostatnému kanálu. Pokud máte ovladače motorů, dvoukanálový ovladač motorů a nějaké Y-nosníky - tato sada vám pomůže začít.
Nemusíte se přehrabovat ve své skříňce s nářadím, abyste našli správné nástroje pro montáž - jsou součástí balení, abyste mohli rychle začít pracovat. Díky přehlednému návodu zvládnou podvozek BeeLine přesně sestavit i ti z vás, kteří s robotikou teprve začínají.
Horní část rámu BeeLine je připravena k zahájení stavby. Profil má mnoho snadno přístupných otvorů, takže můžete snadno provést rychlou montáž, přidat odpalovací mechanismy, zvedáky a ramena. Profil, který přechází z jedné strany na druhou, lze posunout dopředu a dozadu a umístit tak další mechanismy.
Sada obsahuje:
| Součástí jsou: ks. | SKU | Výrobek |
| 2 | 1120-0010-0264 x 2 | U-profil řady 1120 (10 otvorů, délka 264 mm) |
| 2 | 1120-0017-0432 x 2 | U-profil řady 1120 (17 otvorů, délka 432 mm) |
| 4 | 1201-0043-0002 x 4 | Sestava se čtyřmi závity řady 1201 (43-2) |
| 2 | 1309-0016-4008 x 2 | Sonický náboj řady 1309 (otvor REX 8 mm) |
| 4 | 1310-0016-4008 x 4 | Hyper náboj řady 1310 (otvor REX 8 mm) |
| 8 | 1501-0006-0430 x 2 | Distanční vložka M4 x 0,7 mm z řady 1501 (vnější průměr 6 mm, délka 43 mm) - 4 balení |
| 2 | 1504-0032-0040 x 2 | Distanční vložka řady 1504 s vnějším průměrem 32 mm (délka 4 mm) |
| 4 | 1514-0010-0040 x 1 | Rozpěrka 8 mm řady 1514 (vnější průměr 10 mm, délka 4 mm) - 4 ks. |
| 4 | 1514-0010-0060 x 1 | Distanční podložka 8 mm řady 1514 (vnější průměr 10 mm, délka 6 mm) - 4 ks |
| 4 | 1514-0010-0080 x 1 | Distanční vložka 8 mm řady 1514 (vnější průměr 10 mm, délka 8 mm) - 4 ks |
| 16 | 1611-0514-4008 x 8 | Přírubové kuličkové ložisko řady 1611 (ID 8 mm REX x OD 14 mm, tloušťka 5 mm) - 2 ks. |
| 8 | 1616-0032-0002 x 2 | Středová ložisková vložka typu 1616 (provedení 32 mm, pokles 2 mm) - 4 ks. |
| 2 | 2102-0008-0060 x 2 | Hřídel REX z nerezové oceli řady 2102 (průměr 8 mm, délka 60 mm). |
| 6 | 2106-4008-0880 x 6 | Hřídel REX z nerezové oceli řady 2106 (průměr 8 mm, délka 88 mm) |
| 4 | 2303-1006-0030 x 4 | Nerezová ocel řady 2303, pastorek MOD 0,8 (otvor 6 mm D, 30 zubů) |
| 4 | 2303-4008-0030 x 4 | Ocelová řada 2303, pastorek MOD 0,8 (otvor 8 mm REX, 30 zubů) |
| 25 | 2800-0004-0008 x 1 | Šroub s vnitřním šestihranem řady 2800 (M4 x 0,7 mm, délka 8 mm) - 25 ks. |
| 50 | 2800-0004-0011 x 2 | Šroub s vnitřním šestihranem řady 2800 (M4 x 0,7 mm, délka 11 mm) - 25 ks |
| 50 | 2800-0004-0014 x 2 | Šroub s vnitřním šestihranem řady 2800 (M4 x 0,7 mm, délka 14 mm) - 25 ks |
| 25 | 2800-0004-0018 x 1 | Šroub s vnitřním šestihranem řady 2800 (M4 x 0,7 mm, délka 18 mm) - 25 ks |
| 25 | 2800-0004-0030 x 1 | Šroub s vnitřním šestihranem řady 2800 (M4 x 0,7 mm, délka 30 mm) - 25 ks |
| 75 | 2801-0004-0008 x 3 | Podložka z pozinkované oceli řady 2801 (ID 4 mm x OD 8 mm) - 25 ks |
| 12 | 2807-0811-1000 x 1 | Podložka z nerezové oceli řady 2807 (ID 8 mm x OD 11 mm, tloušťka 1 mm) - 12 ks |
| 50 | 2812-0004-0007 x 2 | Pojistná matice s nylonovou vložkou z pozinkované oceli řady 2812 (M4 x 0,7 mm, šestihran 7 mm) - balení 25 ks. |
| 2 | 3412-0009-0320 x 2 | Rozvodový řemen s roztečí 5 mm HTD řady 3412 (šířka 9 mm, délka rozteče 320 mm, 64 zubů). |
| 2 | 3412-0009-0420 x 2 | Rozvodový řemen s roztečí 5 mm HTD řady 3412 (šířka 9 mm, délka rozteče 420 mm, 84 zubů) |
| 2 | 3413-0001-0001 x 1 | Acetalová napínací kladka rozvodového řemene (ID 6 mm x OD 12 mm, šířka 12 mm, 1-1) - 2 ks |
| 8 | 3414-4008-0016 x 8 | Řemenice rozvodového řemene se šroubem HTD s roztečí 5 mm, řada 3414 (otvor REX 8 mm, 16 zubů) |
| 4 | 3601-0014-0096 x 4 | Řemenice řady 3601 Rhino (otvor 14 mm, průměr 96 mm) |
| 4 | 3604-0014-0096 x 4 | Omni kolo řady 3604 (otvor 14 mm, průměr 96 mm) |
| 4 | 3801-0613-0100 x 4 | Dvoupolohový adaptér JST VH [MH-FC] na 3,5 mm [MH-FC] zásuvku (délka 100 mm) |
| 1 | 4200-0090-0025 x 1 | Imbusový klíč 2,5 mm |
| 1 | 4200-0090-0030 x 1 | imbusový klíč 3 mm |
| 1 | 4206-0070-0001 x 1 | Kombinovaný ovladač matic 7 mm |
| 4 | 5202-0002-0019 x 4 | Planetový převodový motor se žlutým krytem řady 5202 (převodový poměr 19,2 : 1, délka 24 mm, hřídel D 6 mm, 312 ot/min, snímač 3,3 - 5 V) |
Specifications:
| Hmotnost: | 5220g |
|---|
