ROZŠIŘUJÍCÍ SADA V-PLAN V2: AUTOMATICKÁ

Plánovač dřevěných podlah V-PLAN v2 je navržen s ohledem na rozšíření.
Rozšiřující sada pro plánovač V-PLAN v2 může vaši práci posunout na novou úroveň, která vám zlepší práci a ušetří čas a energii!
Sada vám umožní dovybavit váš plánovač V-PLAN v2 komponenty, díky kterým bude pohyb v osách X a Y automatický!
Každý hoblík V-PLAN v2 do rozměru 1500x1500 mm lze dovybavit příslušenstvím a proměnit jej v plně automatický hoblík!

AUTOMATICKÝ HOBLOVAČ DŘEVA - jak to funguje?
Každý současný uživatel modelu V-PLAN v2 do rozměru 1500x1500mm si může zakoupit sadu komponentů pro automatickou práci hoblíku.
Sada se skládá z elektroniky, jako je řídicí jednotka, napájecí zdroj, koncové spínače a mechanické komponenty, jako je hnací šroub ACME, šroubové bloky a matice, spojky a další komponenty, díky kterým V-PLAN v2 pracuje automaticky!
Pokud již máte projektant V-PLAN v2 s maximálními rozměry 1500x1500 (nebo menšími), budete potřebovat asi 2 hodiny na přestavbu vaší stávající konstrukce.
Připravili jsme pro vás video, ve kterém vám krok za krokem ukážeme, jak plánovač přestavět.
Po instalaci příslušných komponent budete potřebovat zdroj napájení 230 V (běžná zásuvka) a počítač s operačním systémem Windows nebo iOs.
Spolu se stavebnicí obdržíte software OpenBuilds Control, který vám mimo jiné umožní ovládat osy X/Y z počítače.
Až bude vše připraveno, připojte ovladač, který je součástí sady, k počítači pomocí kabelu USB (je součástí dodávky), spusťte software OpenBuilds Control a můžeme začít pracovat!

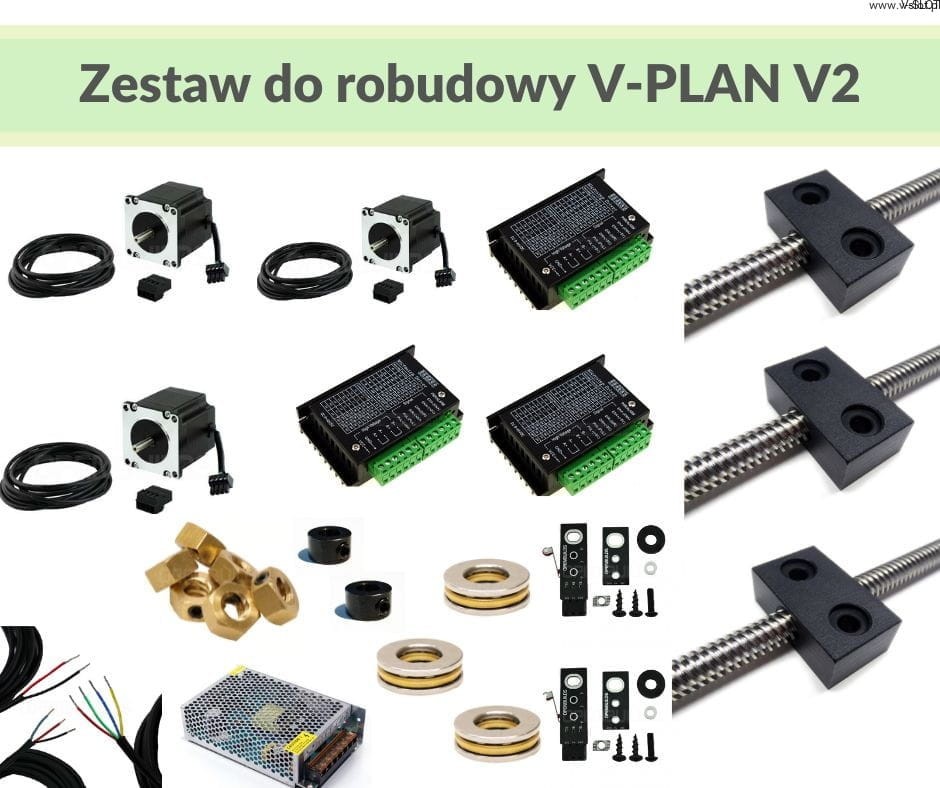

CO SADA OBSAHUJE?
V sadě obdržíte všechny komponenty, které potřebujete k rozšíření plánovače V-PLAN v2.
Sada obsahuje mimo jiné

• Napájecí jednotku 24 V/350 W se zástrčkou do zásuvky 230 V.
• řídicí jednotku s předinstalovaným softwarem (1x MKS + 3x ovladač TB6600 )
• 3 x motor NEMA 23 HT
• 2 x koncový spínač (pro osu X/Y)
• Kabelový kanál
• Sada kabelů potřebných k připojení motorů a koncových spínačů.
• USB kabel pro připojení řídicí jednotky k počítači
• USB pen disk se softwarem OpenBuilds Control

• 3 x spojky 8x6,35
• Hliníkové distanční podložky pro instalaci motorů
• imbusové šrouby k instalaci součástí
• 3 x vrtule ACME odpovídající délky (2x pro Y a 1x pro X)
• 5 x vodicí blok pro šrouby Acme (4x pro Y a 1x pro X)
• 2x pojistná objímka 8 mm
• Napínací matice pro šrouby ACME (pro osy nad 1500 mm)
• 6x axiální ložiska
• 6x podložky pod šrouby Acme
• 6x ložisko s přírubou pro šroub ACME
• 4x koncová montážní deska pro osu Y

JAK VYGENEROVAT PLÁNOVAČ POVRCHU?

Aby plánovač fungoval automaticky, musíme nejprve do naší řídicí jednotky nahrát příslušný kód (G-CODE), aby stroj věděl, jak se má pohybovat.
Existuje několik způsobů, jak takový program vygenerovat, a materiály k tomu najdete na našem kanálu YouTube.

Proč generovat program?
Jak jsme se zmínili výše, stroj "potřebuje vědět", jak má pracovat.
Abychom mohli vygenerovat vhodný program, musíme si nejprve v hlavě připravit odpovědi na některé otázky:

• Jaký je průměr frézy ?
• Jaký rozměr má povrch materiálu ?
• Kolik mm suroviny chceme odebrat ?

Jakmile známe odpovědi na tyto otázky, můžeme se pustit do práce!
Jedním ze způsobů, jak vygenerovat kód pro plánování povrchu, je použít vestavěný generátor G-CODE v softwaru OpenBuilds Control.
V softwaru zadáme parametry jako :

• Velikost plánovaného povrchu
• Průměry fréz
• rychlost obrábění (X/Y)
• Počet/hustota průchodů mezi drahami

Po zadání těchto parametrů nám software vygeneruje odpovídající G-kód, aby stroj věděl, jak se má pohybovat.
Nyní stačí umístit naši frézu do levého dolního rohu materiálu, vynulovat osy X/Y, odpovídajícím způsobem nastavit vřeteno, spustit jej a spustit program!
Zbytek práce za nás udělá stroj!

Dalším způsobem, jak vytvořit G-kód, je použití programů, jako je Fusion 360 (nutno zakoupit ve firmě), kde můžeme mimo jiné přesněji definovat parametry frézování.

TECHNICKÉ ÚDAJE:

• Hlavní napájení: 230V
• Řídicí napájení: 230 V: 24V/350W
• Řídicí jednotka: MKS (grbl)
• Ovladače: TB6600 (nebo ekvivalent)
• Typ pohonu: šroubový (8mm šroub ACME)
• Maximální pracovní rychlost: 3250 mm/min
• Motory: (~24,8 kg/cm): 3x NEMA 23 HTS (~24,8 kg/cm)

DŮLEŽITÉ INFORMACE

- Tato sada byla vybrána pro hoblovky V-PLAN v2 s maximálním rozměrem 1500x1500 mm z důvodu použitého hnacího šroubu ACME 8 mm.
Pokud máte hoblík s rozměrem větším než 1500x1500mm, nebude tato sada kompatibilní - pro větší hoblíky bude vytvořena nová sada.
- Sada pro vlastní instalaci.
- Návod k instalaci založený na videu.
