Senzor prostředí ve formě překryvného modulu pro Raspberry Pi s řadou užitečných senzorů. Má vestavěné snímače teploty, vlhkosti a tlaku vzduchu, dále snímač okolního světla pro měření viditelného a infračerveného světla, snímač pohybu 9 DoF, UV senzor a snímač VOC pro detekci těkavých organických látek v prostředí. Překrytí používá pro komunikaci sběrnici I2C a je napájeno napětím 5 V.

Obsah sady:

• Senzor prostĹ™edĂ­ - overlay pro Raspberry Pi - Waveshare 20471 - 1 ks.
• Zásuvka 2x20 pinĹŻ - rastr 2,54 mm - 1 kus
• Zlatá páska 1x4 pin - rastr 2,54 mm - 1 kus
• Sada šroubĹŻ a distanÄŤnĂ­ch podloĹľek pro pĹ™ipojenĂ­ k Raspberry Pi
• distanÄŤnĂ­ vloĹľka samice-samec - 2 kusy
• montážnĂ­ šrouby - 3 kusy
• podloĹľky - 3 kusy

Speciální vlastnosti produktu:

• RozloĹľenĂ­ pinĹŻ kompatibilnĂ­ s rozloĹľenĂ­m konektorĹŻ GPIO na Raspberry Pi
• VestavÄ›nĂ˝ digitálnĂ­ senzor okolnĂ­ho svÄ›tla TSL25911FN pro měřenĂ­ infraÄŤervenĂ©ho a viditelnĂ©ho svÄ›tla
• VestavÄ›nĂ˝ senzor BME280 pro měřenĂ­ teploty, vlhkosti a tlaku
• VestavÄ›nĂ˝ snĂ­maÄŤ pohybu ICM20948 - 3osĂ˝ akcelerometr, 3osĂ˝ gyroskop a 3osĂ˝ magnetometr
• VestavÄ›nĂ˝ senzor LTR390-UV-1 pro měřenĂ­ UV zářenĂ­
• VestavÄ›nĂ˝ senzor SGP40 pro detekci tÄ›kavĂ˝ch organickĂ˝ch látek v prostĹ™edĂ­
• Komunikace prostĹ™ednictvĂ­m rozhranĂ­ I2C
• VĂ˝robce poskytuje příklady a programovacĂ­ zdroje (příklady pro Raspberry Pi / Arduino / STM32).

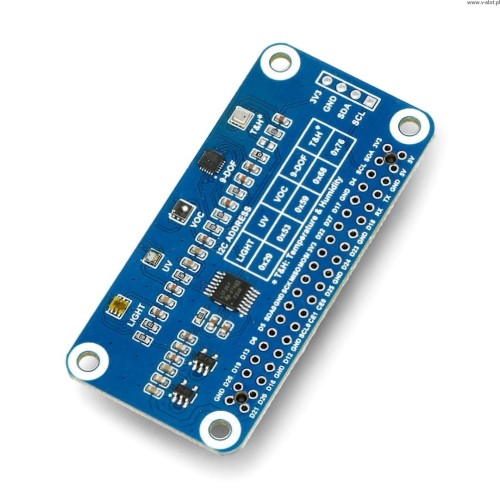

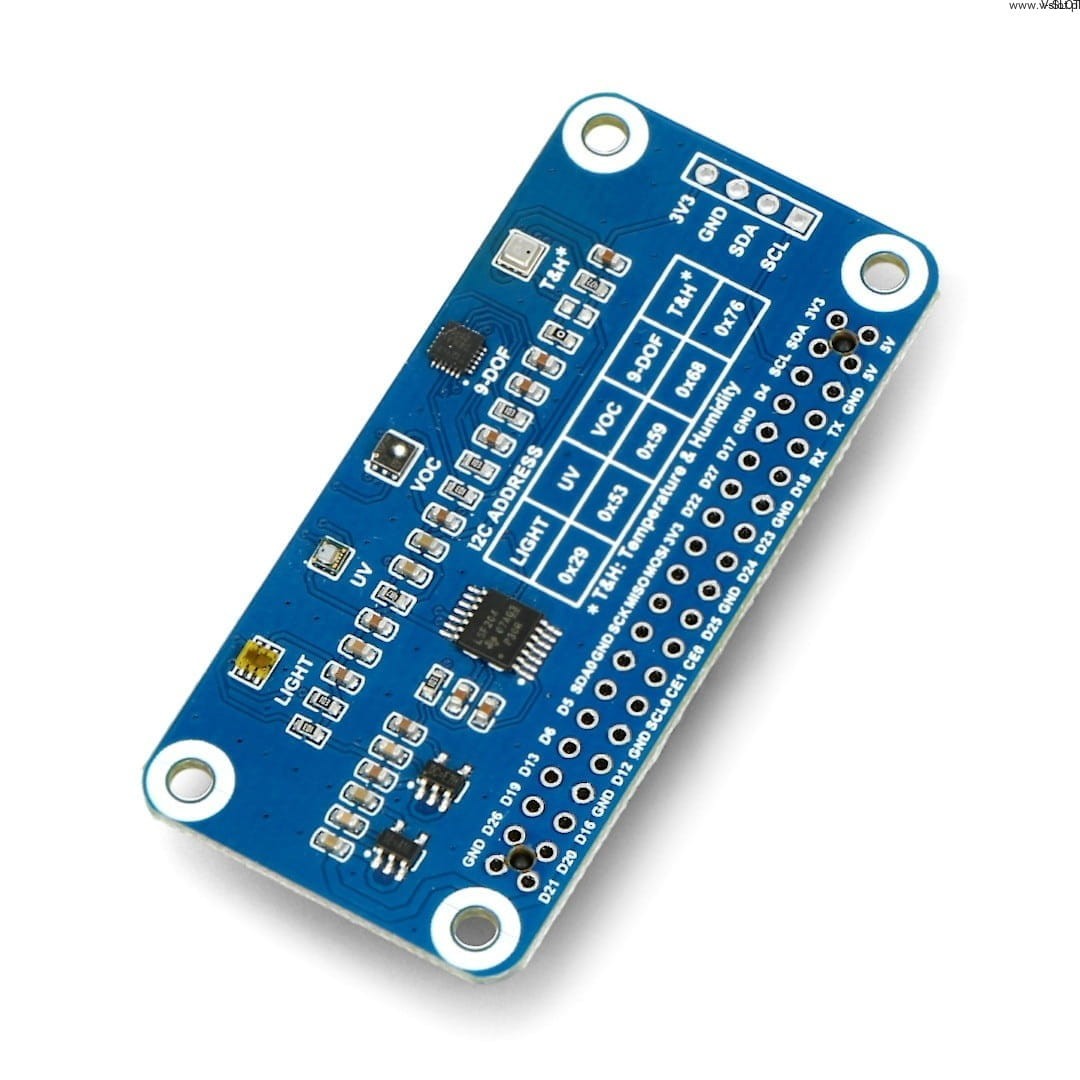

Rozložení komponent na překryvné vrstvě:

1. Rozložení vývodů GPIO kompatibilní s Raspberry Pi
2. TSL25911FN digitální snímač okolního světla pro měření infračerveného a viditelného světla
3. UV senzor LTR390-UV-1
4. SGP40 Senzor těkavých organických látek
5. ICM20948 - 3-osĂ˝ akcelerometr, 3-osĂ˝ gyroskop, 3-osĂ˝ magnetometr
6. BME280 ÄŤidlo teploty, vlhkosti a tlaku vzduchu
7. Převod logické úrovně z 3,3 V na 1,8 V
8. Regulátor napětí 5 V na 3,3 V / 1,8 V

Popis vývodů:

• 5 V - napájecĂ­ kolĂ­k
• GND - systĂ©mová zem
• SDA - datová linka sbÄ›rnice I2C
• SCL - hodinová linka sbÄ›rnice I2C

Specifikace ÄŤidla teploty, vlhkosti a tlaku vzduchu:

• VestavÄ›nĂ˝ ÄŤip: BME280
• Adresa rozhranĂ­ I2C: 0x76
• MěřenĂ­ teploty:
  • rozsah: -40°C aĹľ 85°C
  • rozlišenĂ­: 0,01°C
  • pĹ™esnost: ± 1°C
• MěřenĂ­ vlhkosti:
  • Rozsah: 0 % aĹľ 100 % relativnĂ­ vlhkosti
  • rozlišenĂ­: 0,008 % relativnĂ­ vlhkosti
  • pĹ™esnost: ± 3 % relativnĂ­ vlhkosti
  • doba odezvy: 1 minuta: 1 s
  • zpoĹľdÄ›nĂ­: ≤ 2 % relativnĂ­ vlhkosti
• MěřenĂ­ tlaku:
  • Rozsah: 300 hPa aĹľ 1100 hPa
  • rozlišenĂ­: 0,18 Pa
  • pĹ™esnost: ± 1 hPa

Technické specifikace senzoru prostředí:

• UrÄŤenĂ­: pro Raspberry Pi
• VestavÄ›nĂ© senzory:
  • digitálnĂ­ snĂ­maÄŤ okolnĂ­ho svÄ›tla
  • senzor pro měřenĂ­ teploty, vlhkosti a tlaku vzduchu
  • senzor pohybu - 3-osĂ˝ akcelerometr, 3-osĂ˝ gyroskop, 3-osĂ˝ magnetometr.
  • UV senzor
  • senzor pro detekci tÄ›kavĂ˝ch organickĂ˝ch látek v prostĹ™edĂ­
• KomunikaÄŤnĂ­ rozhranĂ­: sbÄ›rnice I2C
• RozmÄ›ry desky plošnĂ˝ch spojĹŻ: 65 x 30 mm

Specifikace senzoru okolního světla:

• VestavÄ›nĂ˝ ÄŤip: TSL25911FN
• Adresa rozhranĂ­ I2C: 0x29
• Rozsah: 0 lux aĹľ 88000 lux

Specifikace čidla těkavých organických látek:

• UrÄŤenĂ­: pro detekci tÄ›kavĂ˝ch organickĂ˝ch slouÄŤenin v prostĹ™edĂ­.
• VestavÄ›nĂ˝ obvod: SGP40
• Adresa rozhranĂ­ I2C: 0x59
• Stupnice měřenĂ­: 0 ppm aĹľ 1000 ppm
• Hodnota indexu VOC: 0 aĹľ 500
  • 0 aĹľ 100 - kvalita ovzduší: vynikajĂ­cĂ­
  • 100 aĹľ 200 - kvalita ovzduší: dobrá
  • 200 aĹľ 300 - kvalita ovzduší: mĂ­rnÄ› zneÄŤištÄ›nĂ©
  • 300 aĹľ 400 - kvalita ovzduší: mĂ­rnÄ› zneÄŤištÄ›nĂ©
  • 400 aĹľ 500 - kvalita ovzduší: velmi zneÄŤištÄ›nĂ©

Specifikace snĂ­maÄŤe pohybu:

• VestavÄ›nĂ˝ ÄŤip: ICM20948
• PoÄŤet stupňů volnosti: 9 DoF
• PoÄŤet měřicĂ­ch os: 3 (X, Y, Z)
• Adresa rozhranĂ­ I2C: 0x68
• RozlišenĂ­: 16 bitĹŻ
• Akcelerometr:
  • měřenĂ­: zrychlenĂ­
  • rozsah: ± 2, ± 4, ± 8, ± 16 g (konfigurovatelnĂ©).
• Gyroskop:
  • měřenĂ­: Ăşhlová rychlost
  • rozsah: ± 250, ± 500, ± 1000, ± 2000 °/s (konfigurovatelnĂ©)
• Magnetometr:
  • měřenĂ­: magnetickĂ© pole
  • rozsah: MagnetickĂ˝ rozsah: ± 4900 µT

Specifikace senzoru pro měření UV záření:

• VestavÄ›nĂ˝ obvod: LTR390-UV-1
• Adresa rozhranĂ­ I2C: 0x53
• Vlnová dĂ©lka: 280 nm aĹľ 430 nm
