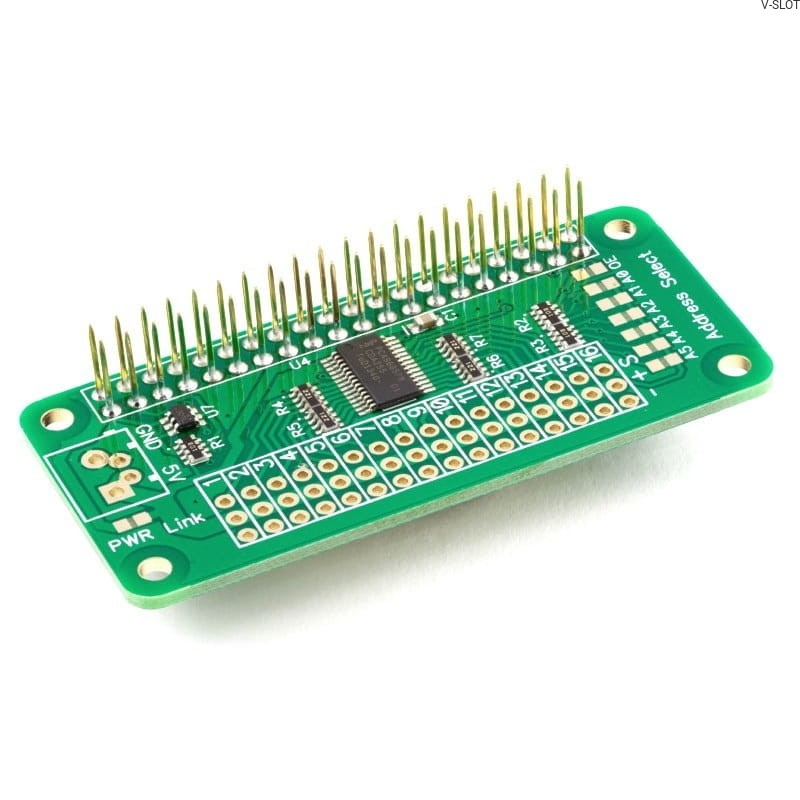

IO Pi Plus 16 overlay od AB Electronics je rozšíření pro Raspberry Pi, které obsahuje 16kanálový, 12bitový PWM regulátor pro ovládání LED nebo analogových serv na bázi čipu PCA9685. Překrytí je kompatibilní s Raspberry Pi verzí Zero, Zero W, A+, B+, 2, 3 a 3+. Výstupní frekvence PWM je programovatelná od 40 Hz do 1000 Hz. Deska také poskytuje prostor pro prototypování obvodů. Čip PCA9685 má pájecí propojky pro nastavení jedné z pěti adres I2C. To umožňuje kaskádové zapojení více překryvů.

Napájení:

Doporučuje se připojit k překryvné desce Servo Pi pro Raspberry Pi samostatný napájecí zdroj, protože napájecí vedení 5 V Raspberry není z bezpečnostních důvodů připojeno k napájení desky. Vysoké proudy používané servy mohou minipočítač poškodit. Při použití dvou napájecích zdrojů by měly být propojeny země obou zdrojů. Při nízkých proudech do 300 mA je možné obvod napájet z Raspberry připojením propojky PWR Link, ale tím se obejde vnitřní pojistka a minipočítač se vystaví poškození.

Technické údaje: - Vnitřní rozvody jsou v rozmezí 1,5 až 2,5 mm:

• NapájenĂ­: 2,3 V aĹľ 5,5 V
• ŘídicĂ­ jednotka: PCA9685
• ProvoznĂ­ napÄ›tĂ­ na vĂ˝vodech: Vss aĹľ 5,5 V
• LogickĂ© napÄ›tĂ­ I2C na pinech GPIO: 3,3 V
• Proud na kaĹľdĂ©m pinu: 25 mA
• CelkovĂ˝ maximálnĂ­ proud: 400 mA
• Celková spotĹ™eba proudu: 400 mA 400 mW
• VÄŤetnÄ› 2x20pinovĂ©ho konektoru pro samostatnĂ© pájenĂ­

Servo PWM Pi Zero PCA9685 - 16kanálový servoregulátor pro Raspberry Pi:

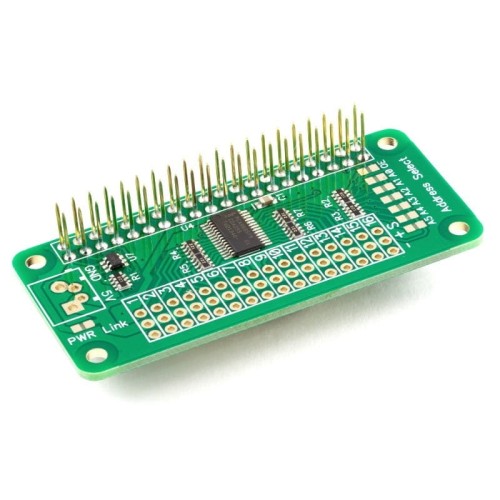

Servo PWM Pi Zero od AB Electronics je rozšíření vývodů pro minipočítač Raspberry Pi ve verzích: Zero, Zero W, A+, B+, 2, 3 a 3+. Překrytí umožňuje ovládání 16 serv nebo LED diod a obsahuje také oblast pro prototypování. Za zmínku stojí, že nástavec má možnost samostatného napájení, což umožňuje lepší kontrolu a zabezpečení zařízení.
