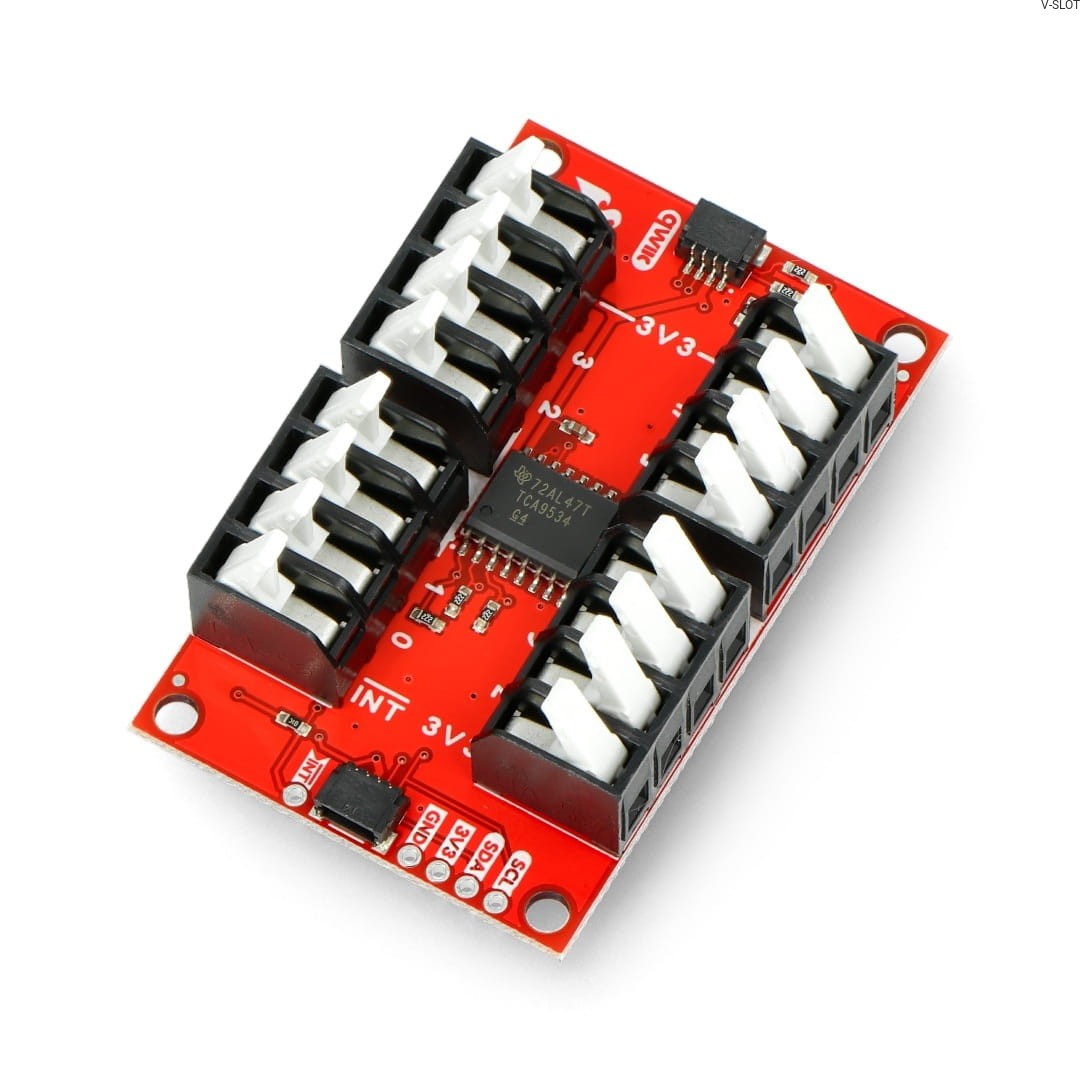

SparkFun Qwiic GPIO je snadno použitelný doplněk pro mikrokontrolér, který umožňuje rozšířit osm pinů GPIO. Pomocí sběrnice I2C a IC TCA9534 I/O Expander od Texas Instruments lze další piny 0/I (vstup/výstup) snadno číst a zapisovat stejně jako ostatní ve vašem mikrokontroléru. Speciální knihovna umožňuje snadno volat funkce analogické známým Arduino pinMode a digitalWrite. Kromě toho má Qwiic GPIO zacvakávací konektory, což usnadňuje jeho používání. To je ideální pro projekty vyžadující větší počet pinů GPIO.

ÄŚip TCA9534:

V rozšíření Qwiic GPIO zajišťuje provoz rozhraní I2C čip TCA9534 od společnosti Texas Instrument. Tento čip může být napájen napětím 1,65 V až 5,5 V, ale výrobce doporučuje napětí 3,3 V. To lze získat přes piny 3,3 V a GND nebo přes konektor Qwiic. TCA9534 podporuje standardní (100 kHz) i vysokorychlostní (400 kHz) frekvence I2C. Čip je také vybaven pinem aktivního přerušení, který se aktivuje, když má některý z pinů nakonfigurovaných jako vstup jiný stav, než je stav registru vstupního portu. Díky těmto vlastnostem se GPIO Qwiic snadno používá a nabízí spolehlivý provoz.

Konektory:

• 3.3 - napájenĂ­
• SDA - datová linka sbÄ›rnice I2C
• SCL - hodinová linka sbÄ›rnice I2C
• GND - zem

Specifikace:

• 8 dalších konfigurovatelnĂ˝ch GPIO pinĹŻ
• VĂ˝chozĂ­ adresa I2C: 0x27
• Na jednu sbÄ›rnici lze pĹ™ipojit aĹľ 8 desek
• VĂ˝stup pĹ™erušenĂ­ Open-Drain Active-Low
• KonfigurovatelnĂ© jednotlivĂ© nebo všechny piny
• 2 konektory Qwiic
• RozmÄ›ry: 61 x 38 mm

SparkFun Qwiic GPIO:

SparkFun Qwiic GPIO je robustní modul osmi přídavných pinů GPIO (General Purpose Input/Output), který je navržen tak, aby dlouho vydržel. Za zmínku stojí, že všechny piny lišty GPIO lze nakonfigurovat podle potřeb uživatele, což je z technického hlediska významná výhoda.

Výrobek pocházející od společnosti SparkFun a využívající součástky Texas Instruments stojí za doporučení všem, kteří hledají levný a spolehlivý způsob, jak získat další vodiče. Za pozornost stojí i další hlavní moduly, jako je Arduino Uno, Arduino Micro nebo Arduino Mega.
