Společnost SparkFun připravila startovací sadu pro rozšíření možností počítače Raspberry Pi pomocí konektorů Qwiic. Skládá se z překryvné jednotky GPIO s konektorem Qwiic, displeje, modulu IMU a vyhrazených kabelů. Jednou z hlavních výhod sady je, že nevyžaduje pájení, což umožňuje jednoduché prototypování a rychlé přidávání nových periferií.

Zvláštní vlastnosti ekosystému Qwiic

SparkFun Qwiic Starter Kit je startovací sada pro rozšíření možností počítače Raspberry Pi pomocí konektorů Qwiic. Obsahuje překryvný modul pinů GPIO s konektorem Qwiic, displej, modul IMU a vyhrazené kabely. Sada nevyžaduje pájení, což umožňuje jednoduché prototypování a rychlé přidání nových periferií.

Ekosystém Qwiic nabízí širokou škálu senzorů, elektronických součástek a periferií, které ke vzájemné komunikaci využívají sběrnici I2C. Všechny komponenty, které podporují standard Qwiic, mají 4pólový konektor JST s rastrem 1 mm, což umožňuje jejich snadné připojení pomocí speciálních kabelů. Toto řešení zjednodušuje a urychluje proces tvorby prototypů.

Modul SHIM, který je součástí sady, je navíc vybaven regulátorem 3,3 V, což umožňuje připojení jakékoli desky vybavené konektorem Qwiic. Všechny součásti ekosystému Qwiic mají také nastavenou polaritu, což zabraňuje jejich nesprávnému zapojení.

Technické specifikace sady

• KompatibilnĂ­ s: Raspberry Pi
• PĹ™ekrytĂ­ SHIM Qwiic
• Regulátor: 3,3 V
• StandardnĂ­ konektor: Qwiic
• KomunikaÄŤnĂ­ rozhranĂ­: sbÄ›rnice I2C
• PĹ™ekryvnĂ˝ formát: HAT
• NenĂ­ nutnĂ© pájenĂ­
• RozmÄ›ry: 10,2 x 14 mm
• Displej
• NapájecĂ­ napÄ›tĂ­: 3,3 V aĹľ 9 V (3,3 V pouze pĹ™es konektor Qwiic a pin "+")
• NapÄ›tĂ­ logickĂ˝ch I/O: 3,3 V
• Podporovaná komunikace: UART, I2C, SPI
• SoftwarovÄ› promÄ›nná adresa I2C: 0x72 (vĂ˝chozĂ­)
• ZobrazovanĂ© znaky: ÄŤernĂ© s RGB podsvĂ­cenĂ­m
• RozmÄ›ry: 80,29 x 35,90 x 14,09 mm
• SnĂ­maÄŤ IMU
• Gyroskop
  • 3 osy: X, Y, Z
  • NastavitelnĂ˝ rozsah: ± 250 dps, ± 500 dps, ± 1000 dps, ± 2000 dps
• Akcelerometr
  • 3 osy: X, Y, Z
  • NastavitelnĂ˝ rozsah: ± 2 g, ± 4 g, ± 8 g, ± 16 g
• Magnetometr
  • 3 osy: X, Y, Z
  • Rozsah měřenĂ­: aĹľ ± 4900 µT
• RozhranĂ­: I2C, SPI
• Frekvence:
  • I2C: aĹľ 100 kHz (standardnĂ­ reĹľim)
  • I2C: aĹľ 400 kHz (rychlĂ˝ reĹľim)
  • SPI: aĹľ 7 MHz pro komunikaci s registry
• VestavÄ›nĂ˝ digitálnĂ­ pohybovĂ˝ procesor (DMP)
• TeplotnĂ­ ÄŤidlo s digitálnĂ­m vĂ˝stupem

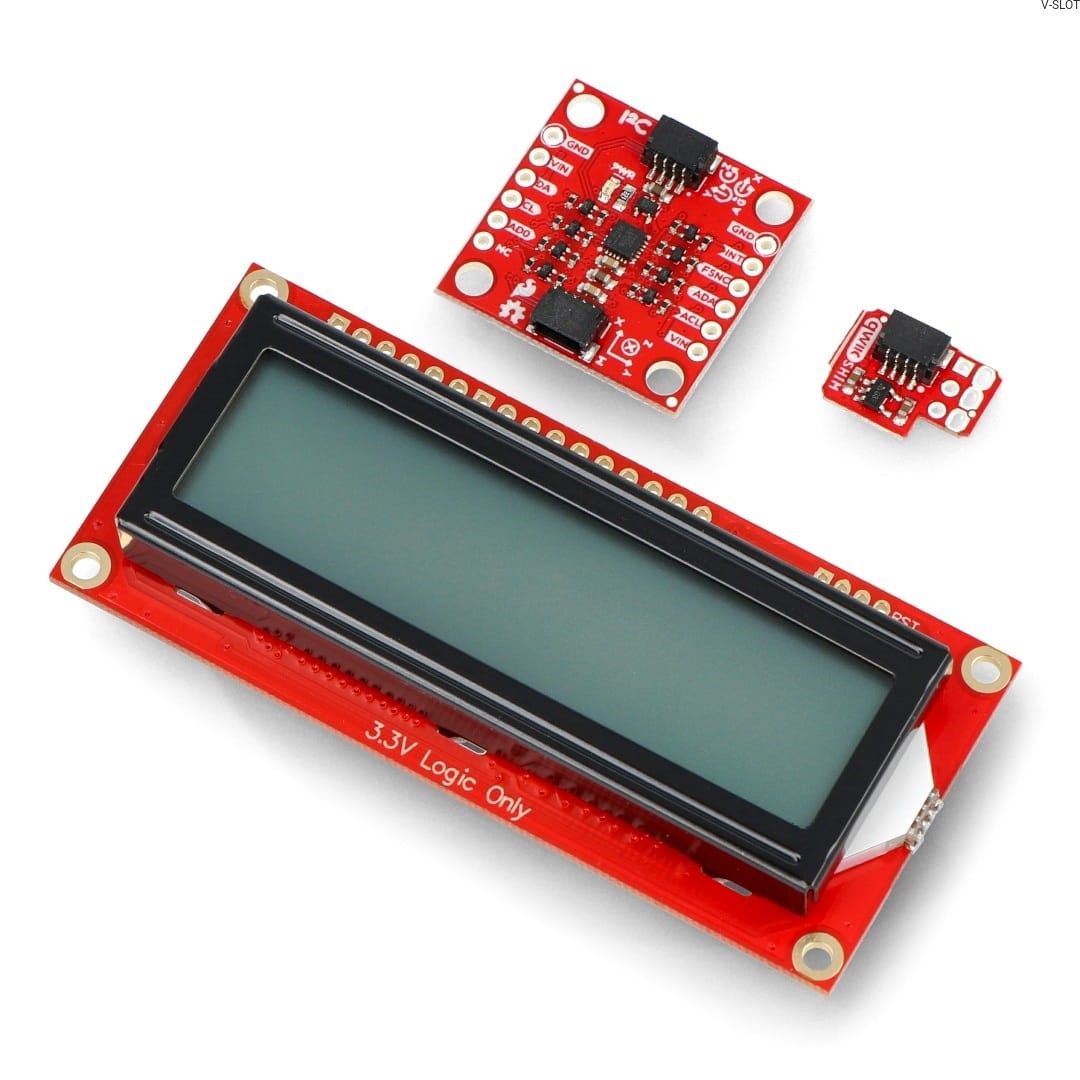

Obsah sady

• SparkFun Qwiic SHIM - konektor Qwiic I2C pro Raspberry Pi - SparkFun DEV-15794
• Qwiic SerLCD 16x2 I2C displej - RGB podsvĂ­cenĂ­ - SparkFun LCD-16396
• ICM-20948 9DoF - Qwiic 3-osĂ˝ akcelerometr, gyroskop a magnetometr I2C/SPI - SparkFun SEN-15335
• OhebnĂ˝ kabel Qwiic se 4kolĂ­kovĂ˝m konektorem - 5 cm - SparkFun PRT-17260
• OhebnĂ˝ kabel Qwiic se 4kolĂ­kovĂ˝m konektorem - 10 cm - SparkFun PRT-17259
