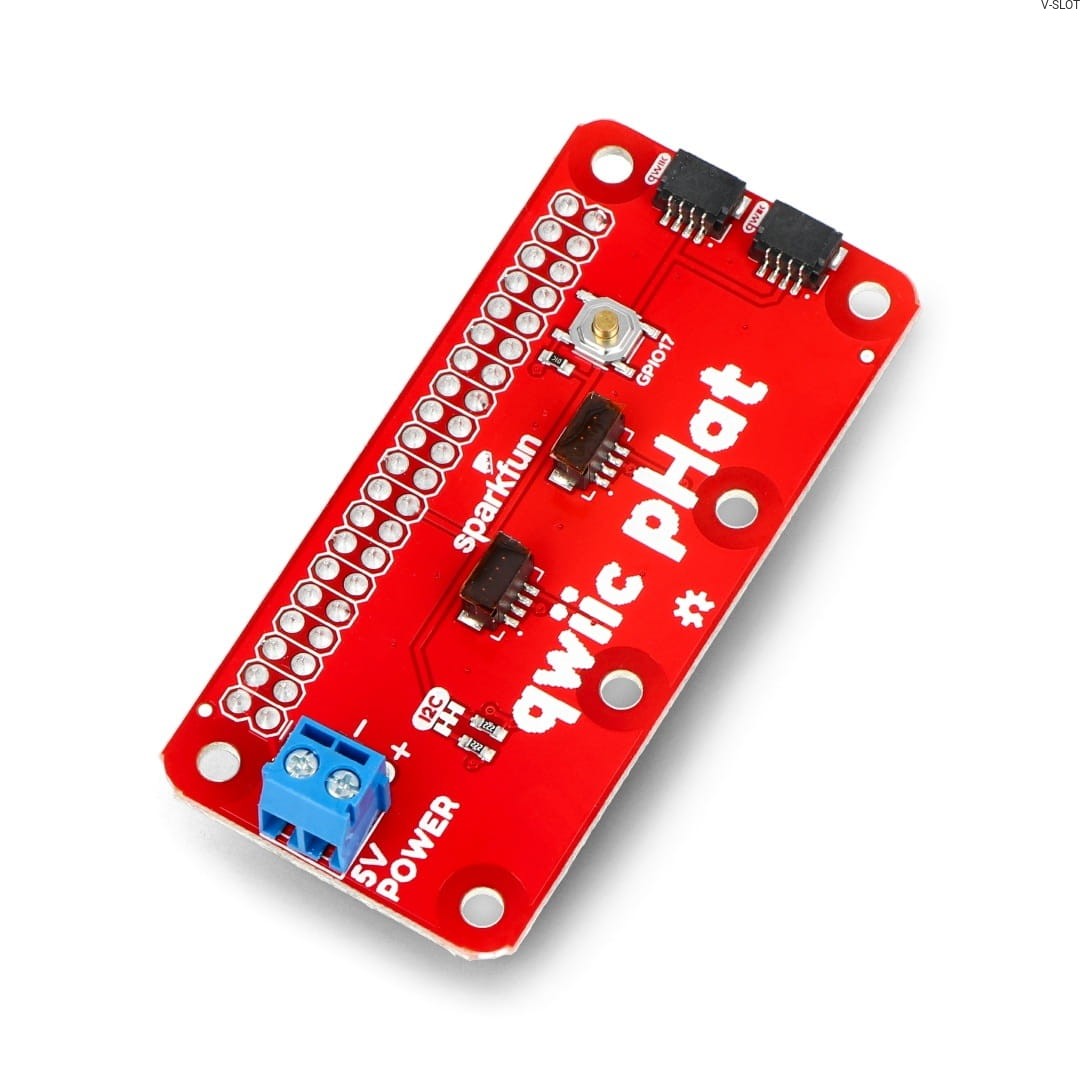

SparkFun Qwiic pHAT v2.0 je překryvný modul HAT určený pro Raspberry Pi, vyrobený společností SparkFun. Jeho cílem je zefektivnit proces prototypování přidáním čtyř konektorů ekosystému Qwiic a šroubovacího konektoru pro připojení napájení. Na rozdíl od jiných overlayů umožňuje Qwiic pHAT v2.0 připojit periferní moduly vertikálně i horizontálně. Modul je kompatibilní s jakýmkoli počítačem Raspberry Pi, který používá standardní konektor GPIO 2x20, a také s počítači NVIDIA Jetson Nano a Google Coral.

Obsah sady

• SparkFun Qwiic pHAT v2.0 - Qwiic overlay pro Raspberry Pi - SparkFun DEV-15945 - 1 kus

Co je Qwiic?

Ekosystém Qwiic od společnosti SparkFun je navržen tak, aby usnadnil a urychlil prototypování elektronických obvodů. Konektory Qwiic využívají standardní sběrnici I2C, která umožňuje rychlé a snadné připojení různých modulů a senzorů. Všechna zařízení Qwiic používají stejný 4pinový konektor JST s roztečí 1 mm, což umožňuje použití stejných vodičů a poskytuje větší univerzálnost. Použití tohoto standardu výrazně zjednodušuje návrh obvodů, protože snižuje potřebu místa na desce plošných spojů a umožňuje rychlé a snadné připojení různých zařízení.

Technické specifikace SparkFun Qwiic pHAT v2.0

• Typ: rozšířenĂ­ pro Raspberry Pi, pĹ™ekryvnĂ˝ modul HAT pro Raspberry Pi
• KompatibilnĂ­ model: Raspberry Pi s konektory 2x20, NVIDIA Jetson Nano, Google Coral.
• Standard konektorĹŻ: Qwiic
• PoÄŤet portĹŻ Qwiic: 4
• UspořádánĂ­: 2x vertikálnĂ­, 2x horizontálnĂ­
• Konektor pomocnĂ©ho napájenĂ­: 5 V šroubovacĂ­ konektor
• 1x univerzálnĂ­ tlaÄŤĂ­tko
• KomunikaÄŤnĂ­ rozhranĂ­: sbÄ›rnice I2C
• RozmÄ›ry pĹ™ekryvu: 1,5 mm: RozmÄ›ry: 65 x 30,5 mm
