SparkFun RedBoard Plus je vývojová deska kompatibilní s Arduinem, kterou vyrábí společnost SparkFun. Jedná se o plně kompatibilní modul s Arduino Uno, což znamená, že jej lze programovat pomocí oblíbeného prostředí Arduino IDE. Deska je vybavena mikrokontrolérem ATmega328P a má 22 vstupů/výstupů, včetně 6 kanálů PWM a 8 analogových vstupů. Kromě toho je deska RedBoard Plus vybavena konektorem Qwiic, který usnadňuje připojení dalších periferií. Díky těmto vlastnostem je tato vývojová deska ideální volbou pro začínající konstruktéry elektroniky i pro pokročilejší uživatele, kteří chtějí rozšířit své projekty.

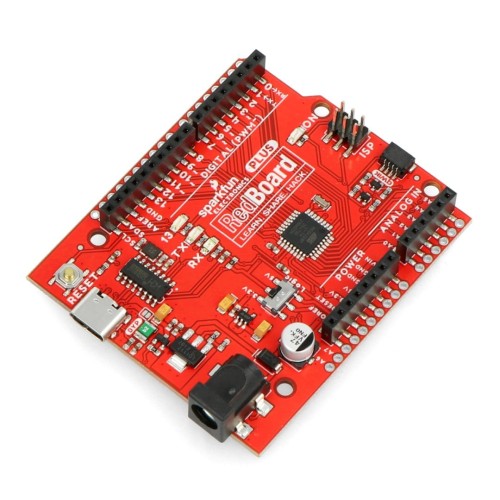

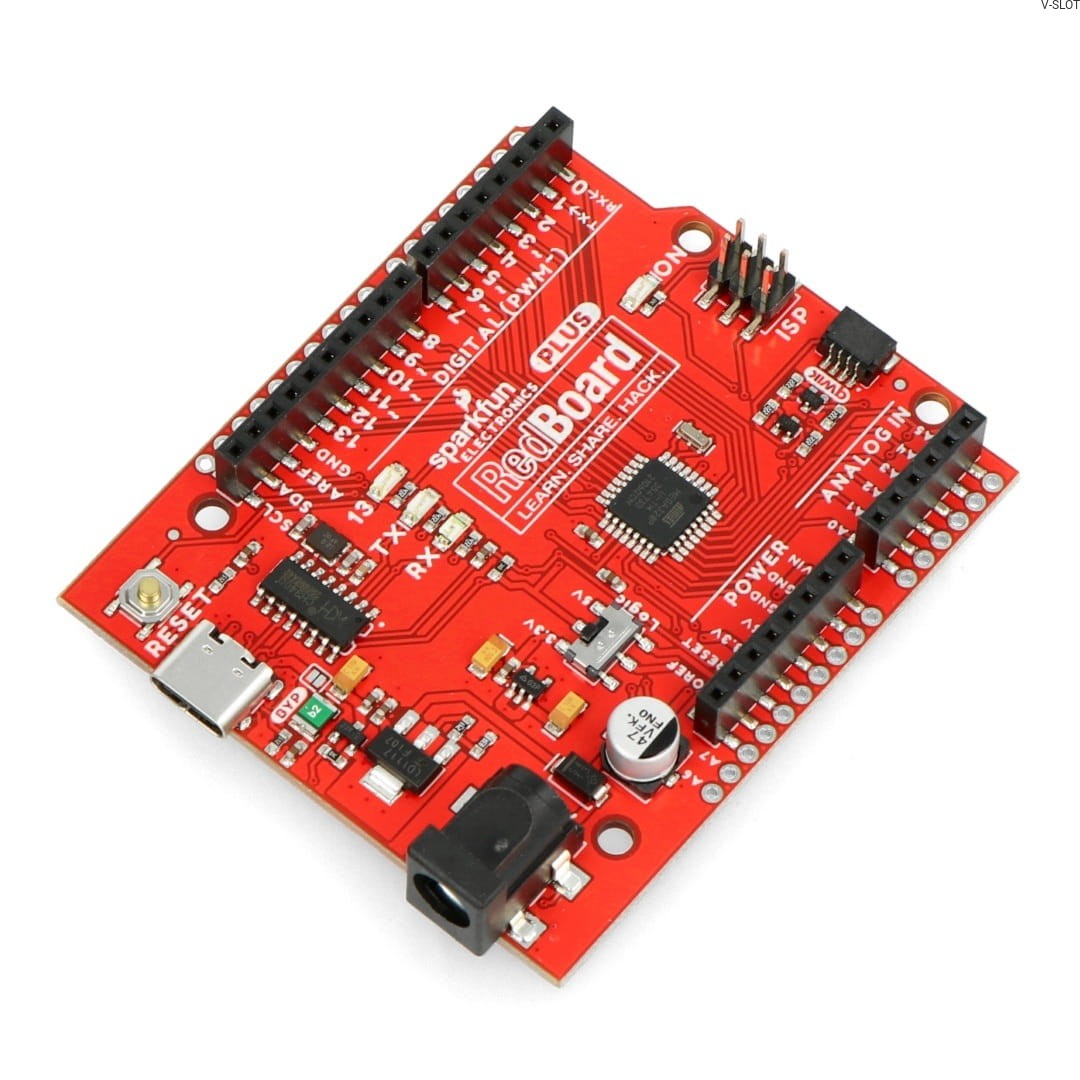

SparkFun RedBoard Plus s konektorem Qwiic:

Deska SparkFun RedBoard Plus kombinuje jednoduchost Arduino Uno se stabilitou komunikace čipů řady FTDI. Je vybavena mikrokontrolérem ATmega328P se zavaděčem Optiboot (UNO) a vývody kompatibilními s Arduino Uno. Při používání modulu si všimnete několika změn, například konektor USB B byl nahrazen pohodlným konektorem USB C a na desce je umístěn konektor Qwiic, čímž odpadá nutnost pájení. Kromě toho deska obsahuje bypass jumper a přepínač logiky I/O pro nastavení logické úrovně tak, aby odpovídala napětí systému. Deska SparkFun RedBoard Plus je také vybavena dvěma dalšími analogovými piny, které jsou připojeny k A6 a A7. Barva desky byla změněna z modré na červenou. Díky těmto úpravám nabízí tato deska ještě větší pohodlí a flexibilitu při používání.

Napájení:

Desku SparkFun RedBoard Plus lze napájet pomocí kabelu USB C nebo externího zdroje, jako je síťový adaptér, baterie nebo dobíjecí akumulátor. Přepínání zdroje napájení probíhá automaticky. Síťový adaptér se zapojuje do standardní zásuvky stejnosměrného proudu, zatímco baterii nebo jiný zdroj napájení lze připojit ke kolíkům konektoru POWER. Uživatel si tak může vybrat nejvhodnější zdroj napájení pro svůj projekt.

Technické údaje: - Napájecí zdroj je určen pro napájení z elektrické sítě:

• NapájecĂ­ napÄ›tĂ­: NapájecĂ­ napÄ›tĂ­: 5 V aĹľ 15 V
• Regulátor napÄ›tĂ­: AP2122
• SĂ©riovĂ˝ pĹ™evodnĂ­k na USB: CH340G
• ProgramovánĂ­: pĹ™es USB
• Kompatibilita: PlnÄ› kompatibilnĂ­ s Arduino Uno Rev3.
• ProvedenĂ­: technologie SMD
• MikrokontrolĂ©r: (UNO) Bootloader: ATmega328P s Optiboot (UNO).
• MaximálnĂ­ frekvence: 16 MHz
• Flash paměť: 1: 32 kB
• I/O porty: 22
  • Provoz pĹ™i napÄ›tĂ­ 5 V
  • Vstupy tolerujĂ­ 3,3 V
  • PWM vĂ˝stupy: 6
  • PoÄŤet analogovĂ˝ch vstupĹŻ: 8
• PoÄŤet vstupĹŻ: 5:
  • Konektor USB C
  • Qwiic
  • DC
• PájenĂ˝ konektor ISP: Ano
• PĹ™evodnĂ­k (ADC a D/A pĹ™evodnĂ­k): Ano
