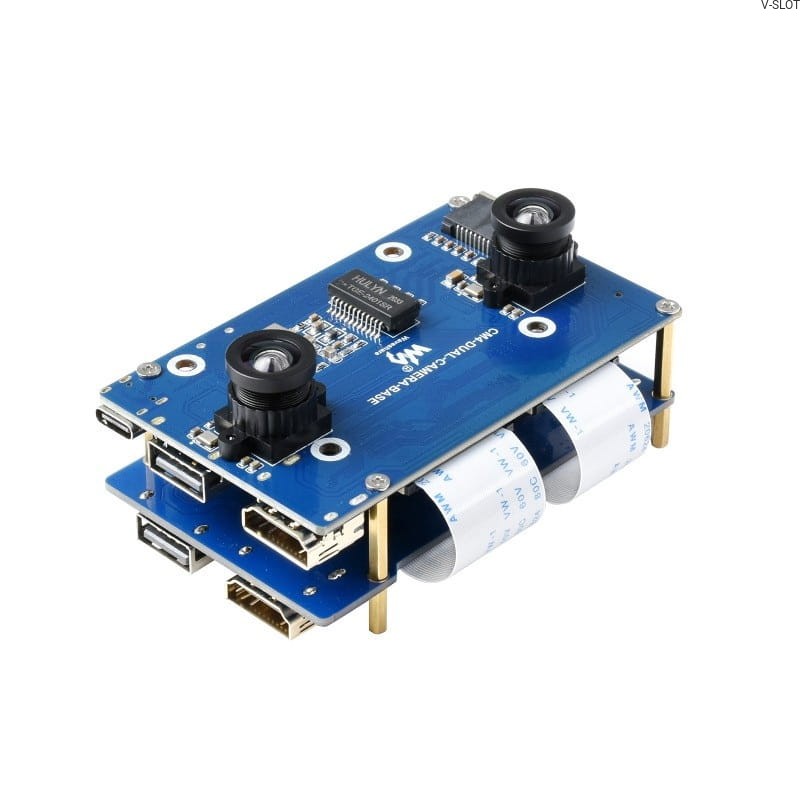

Sada obsahuje modul, který se skládá ze dvou 8 MPx kamer IMX219 s ohniskovou vzdáleností 2,6 mm a clonou F2,4, a rozšiřující modul rozhraní pro výpočetní modul Raspberry Pi 4 (CM4). Kamerový modul byl vybaven zásuvkou pro připojení modulu CM4 a rozšiřující modul vedení obsahuje 40pinový konektor GPIO pro připojení krytek HAT. Na rozšiřující desce je také konektor M.2 pro připojení SSD nebo komunikačních modulů a další porty pro video a USB. Dostatečný prostor mezi kamerovým modulem a rozšiřující deskou umožňuje montáž chladiče na Raspberry Pi CM4.

RozloĹľenĂ­ komponent na desce kamery:

1. Zásuvka CM4 - určená k připojení výpočetního modulu Raspberry Pi 4.
2. Konektor HDMI - podporuje výstup 4K 30 fps
3. Port USB 2.0 - pro připojení zařízení USB
4. USB a napájení - konektor USB typu C, napájení 5 V DC nebo programování
5. Volba zavádění:
   ON: zavádění CM4 z rozhraní USB typu C
   OFF: zavádění CM4 z paměti eMMC nebo microUSB.
6. Stavové LED diody CM4
   PWR: LED dioda indikující napájení Raspberry Pi
   ACT: LED dioda indikujĂ­cĂ­ provoz Raspberry Pi.
7. EthernetovĂ˝ port - kompatibilnĂ­ s 10 / 100 / 1000 Mb/s
8. Slot pro kartu microSD - podporuje karty microSD s předinstalovaným systémem (pouze pro verzi CM4 Lite)
9. Konektor FFC GPIO - 40kolíkové rozšíření GPIO
10. Konektor FFC HDMI, PCIe, USB - rozšíření HDMI1, PCIe, USB
11. DvÄ› kamery - IMX219, 8 MPx

Rozložení komponent na rozšiřující desce:

1. Port USB 2.0 - pro připojení zařízení USB
2. Konektor HDMI1 - podporuje výstup 4K 30 fps
3. Konektor FFC HDMI1, PCIe, USB - pro rozšíření HDMI1, PCIe, USB
4. Konektor FFC GPIO - 40pinové rozšíření GPIO
5. 40pinový konektor GPIO - pro připojení překryvných modulů Raspberry Pi HAT
6. Konektor M.2 Key M - pro připojení NVME SSD nebo komunikačních modulů s rozhraním PCIe M.2 Key M
7. Indikátor M.2 - stavová LED pro rozhraní M.2

Specifikace modulu stereofonnĂ­ kamery:

• Slot CM4: kompatibilnĂ­ se všemi deskami Compute Module 4.
• PĹ™ipojenĂ­: GigabitovĂ˝ Ethernet RJ45
• USB: USB 2.0 x1
• Konektor FFC:
• HDMI, PCIe a USB
• GPIO
• DuálnĂ­ kamera:
• RozlišenĂ­: 8 MPx, 3280 x 2464 px
• SnĂ­maÄŤ: IMX219
• Velikost obrazu: 1/4"
• Clona: F2,4
• Ohnisková vzdálenost: 2,6
• ZornĂ˝ Ăşhel (FOV): 83° x 73° x 50° (Ăşhlopříčka x horizontálnĂ­ x vertikálnĂ­)
• ZkreslenĂ­: < 1%
• DĂ©lka základnĂ­ linie: 60 mm
• Video: HDMI, podporuje vĂ˝stup 4K 30 snĂ­mkĹŻ za sekundu
• ĂšloĹľištÄ›: slot pro kartu microSD (pouze pro verzi CM4 Lite)
• NapájenĂ­: 5 V / 2,5 A
• RozmÄ›ry: 85 x 51,5 mm

Specifikace rozšiřujícího modulu:

• USB: USB 2.0 x3
• Konektor FFC:
• HDMI, PCIe, konektor USB
• GPIO
• Other interfaces:
• M.2 Key M konektor pro pĹ™ipojenĂ­ NVME SSD nebo komunikaÄŤnĂ­ch modulĹŻ
• 40pinovĂ˝ konektor GPIO pro Raspberry Pi
• Video: HDMI, podporuje vĂ˝stup 4K 30 fps
• RozmÄ›ry: 85 x 51,5 mm
