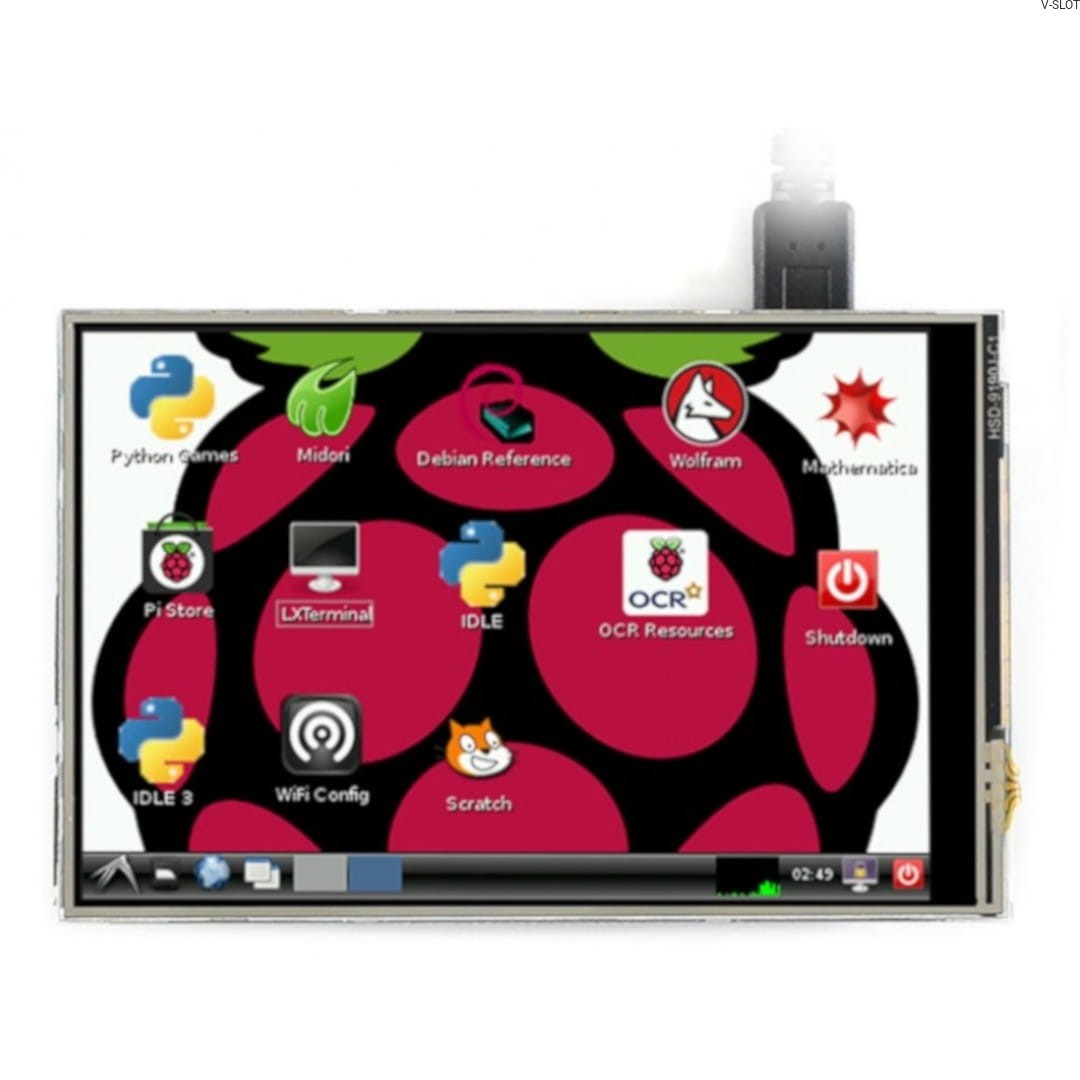

Waveshare nabízí 4" rezistivní dotykový displej s rozlišením 480 x 320 px, který je ideální pro použití s minipočítači řady Raspberry Pi, jako jsou 4B, 3B+, 3B, 2B, B+, Zero nebo Zero W. Aby obrazovka správně fungovala, musí být připojena ke GPIO pinům minipočítače. Součástí dodávky je také stylus a montážní hardware.

PropojenĂ­ obrazovky s poÄŤĂ­taÄŤem Raspberry Pi

Aby obrazovka fungovala, připojte ji k pinům GPIO minipočítače Raspberry Pi.

Software

Výrobce připravil pro Raspberry Pi hotový nakonfigurovaný systém. Systém je třeba rozbalit pomocí vhodného programu, například WinZip, a nahrát na kartu pomocí programu Win32 Disk Imager.

RozhranĂ­ GPIO

GPIO PIN - SYMBOL - POPIS

• 1, 17 - 3,3 V - NapájenĂ­ 3,3 V
• 2, 4 - 5V - napájenĂ­ 5V
• 3, 5, 7, 8, 10,
• 12,13,15,16 - NC - NenĂ­ pĹ™ipojen
• 6, 9, 14, 20, 25 - GND - UzemnÄ›nĂ­
• 11 - TP_IRQ - PĹ™erušenĂ­ z dotykovĂ©ho panelu
• 18 - LCD_RS - VĂ˝bÄ›r: příkazy nebo data pro LCD panel
• 19 - LCD_SI/TP_SPI - DatovĂ˝ vstup rozhranĂ­ SPI pro dotykovĂ˝ panel a obrazovku LCD.
• 21 - TP_SO - DatovĂ˝ vĂ˝stup rozhranĂ­ SPI pro dotykovĂ˝ panel
• 22 - RST - Reset
• 23 - LCD_SCK/TP_SCK - hodinovĂ˝ signál SPI pro dotykovĂ˝ panel a LCD obrazovku
• 24 - LCD_CS - Volba ÄŤipu pro LCD obrazovku
• 26 - TP_CS - VĂ˝bÄ›r ÄŤipu pro dotykovĂ˝ panel

Technické specifikace obrazovky Waveshare

• Typ: dotykovĂ˝, odporovĂ˝
• Typ: TFT
• RozhranĂ­ LCD: SPI
• DotykovĂ˝ ovladaÄŤ: XPT2046
• PoÄŤet barev: 6553
• PodsvĂ­cenĂ­: LED
• Ăšhlopříčka: 4"
• RozlišenĂ­: 480 x 320 px
• PomÄ›r stran: 8:5
• Rychlost pĹ™enosu signálu SPI: 125 MHz
• ObnovovacĂ­ frekvence: 2,5 obr: 50 Hz
• Komunikace: GPIO
• KompatibilnĂ­ s: Raspberry Pi 4B / 3B+ / 3B / 2B / B+ / Zero / Zero W
• RozmÄ›ry: 95,5 x 61 mm

Obsah sady

• 4" dotyková obrazovka, odporová
• MontážnĂ­ šrouby
• StylusovĂ© pero
