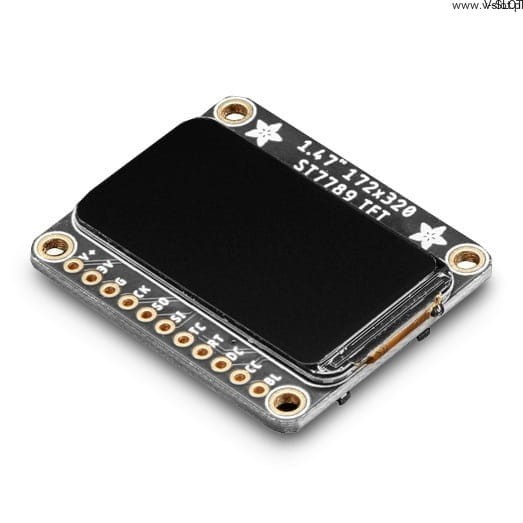

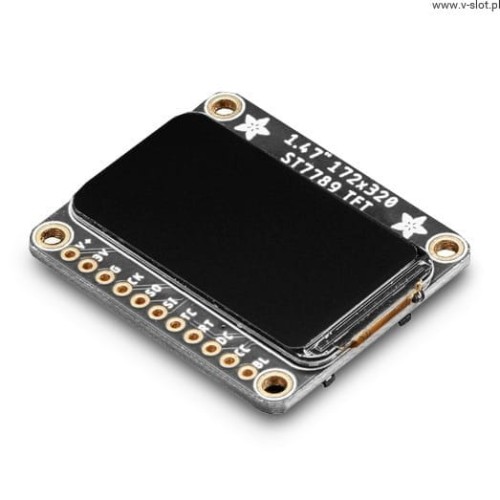

TFT IPS displej s pestrými a sytými barvami, úhlopříčkou 1,47" a rozlišením 320 x 172 px - výrobek renomované společnosti Adafruit. Čím se odlišuje od ostatních displejů? Zaoblenými stranami, které umožňují jeho volné použití v neobvyklých projektech. Modul je vybaven nejoblíbenějším ovladačem TFT displeje - ST7789, který zaručuje rychlý a stabilní provoz. Pro snadné programování je k dispozici mnoho bezplatných knihoven. Displej využívá čtyřvodičové rozhraní SPI a má vlastní vyrovnávací paměť snímků, což umožňuje adresování pixelů a zvyšuje jeho univerzálnost - modul lze použít s celou řadou mikrokontrolérů. Je napájen napětím 3,3 V nebo 5 V.

HlavnĂ­ vlastnosti:

• Vlastnosti ovladaÄŤe ST7789
• Má zaoblenĂ© boky
• Má slot pro paměťovou kartu microSD naformátovanou na FAT16 / FAT32 (kartu lze zakoupit samostatnÄ›).
• Obsahuje 2,54mm zlatĂ˝ prouĹľek
• Obsahuje 18pinovĂ˝ konektor FPC "EYE SPI" s flip-top konektorem, kterĂ˝ umožňuje použít 18pinovĂ˝ prouĹľek FPC s rastrem 0,5 mm pro pĹ™ipojenĂ­ ke všem pinĹŻm GPIO a vynechat pájenĂ­
• Displej byl navrĹľen pro projekty chytrĂ˝ch hodinek. VĂ˝robce doporuÄŤuje použít mezi displejem a deskou přídavnĂ© uchycenĂ­ (napĹ™. krytku, lepidlo nebo pásku), protoĹľe pĹ™i intenzivnĂ­m používánĂ­ mĹŻĹľe dojĂ­t k rozpojenĂ­ obou komponent.

Konektory:

1. VIN (napájení 3 V až 5 V DC)
2. PodsvĂ­cenĂ­ (volitelnĂ˝ logickĂ˝ vstup PWM od 3 V do 5 V)
3. GND uzemnění obvodu
4. Hodinová linka rozhraní SPI (logický vstup od 3 V do 5 V)
5. Linka SPI MOSI rozhranĂ­ SPI
6. Linka SPI MISO rozhranĂ­ SPI
7. TFT Data / Command selector
8. TFT RESET pin
9. Výběr čipu TFT SPI
10. Výběr čipu SD karty SPI
11. Pin se nepoužívá
12. Pin se nepoužívá
13. Nepoužívaný pin
14. NepouĹľitĂ˝ pin
15. NepouĹľitĂ˝ pin
16. NepouĹľitĂ˝ pin
17. NepouĹľitĂ˝ pin
18. NepouĹľitĂ˝ pin

Specifikace:

• Typ: TFT LCD displej
• Ăšhlopříčka obrazovky: 1,47''
• RozlišenĂ­: 172 x 320 px
• ŘídicĂ­ jednotka: ST7789
• KomunikaÄŤnĂ­ rozhranĂ­: ST779: StejnĂ© rozhranĂ­: 4-pinovĂ© SPI
• VestavÄ›nĂ˝ slot pro paměťovou kartu microSD
• Konektory: 1x11 pinĹŻ samec 2,54 mm rastr pro snadnĂ© prototypovánĂ­
• Tvar: obdĂ©lnĂ­k se zaoblenĂ˝mi stranami
• PoÄŤet montážnĂ­ch otvorĹŻ: 4
• PrĹŻmÄ›r montážnĂ­ch otvorĹŻ: 4 RozmÄ›ry: 2,5 mm
• RozmÄ›ry obrazovky: RozmÄ›ry: 34 x 19,4 mm
• CelkovĂ© rozmÄ›ry modulu: RozmÄ›ry: 37,3 x 30,5 x 5,1 mm
• Hmotnost: 6,7 g
