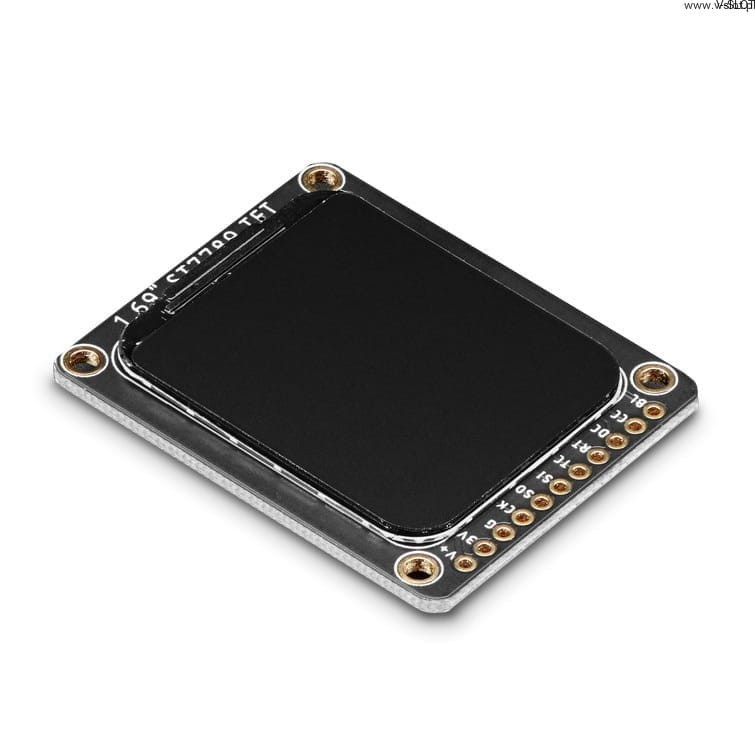

Miniaturní TFT IPS displej se zaoblenými rohy o velikosti 1,69'' a rozlišením 280 x 240 px je modul vyrobený společností Adafruit. Tento displej používá nejoblíbenější ovladač TFT, ST7789, a komunikuje s mikrokontrolérem prostřednictvím čtyřvodičového rozhraní SPI. Má také vlastní frame buffer, který umožňuje adresování pixelů, takže jej lze použít s jakýmkoli typem mikrokontroléru. Tento displej lze napájet buď napětím 3,3 V, nebo 5 V, což umožňuje snadné přizpůsobení různým aplikacím.

Kromě toho má tento displej slot pro paměťovou kartu microSD naformátovanou ve formátu FAT16/FAT32 (kartu lze zakoupit samostatně), což umožňuje snadné ukládání a čtení dat. Kromě toho je tento displej vybaven 18pinovým standardním konektorem FPC "EYE SPI" s výklopným konektorem. To umožňuje použít 18pinovou pásku FPC s rastrem 0,5 mm pro připojení ke všem pinům GPIO, pokud chcete vynechat pájení.

RozloĹľenĂ­ pinĹŻ:

1. VIN (napájení 3 V až 5 V DC)
2. PodsvĂ­cenĂ­ (volitelnĂ˝ logickĂ˝ vstup PWM od 3 V do 5 V)
3. Zem obvodu
4. Hodinová linka rozhraní SPI (logický vstup od 3 V do 5 V)
5. Linka SPI MOSI rozhranĂ­ SPI
6. Linka SPI MISO rozhranĂ­ SPI
7. Volič dat/příkazů TFT
8. Vývod RESET TFT
9. Výběr čipu TFT SPI
10. Výběr čipu SD karty SPI
11. Pin se nepoužívá
12. Pin se nepoužívá
13. Nepoužívaný pin
14. NepouĹľitĂ˝ pin
15. NepouĹľitĂ˝ pin
16. NepouĹľitĂ˝ pin
17. NepouĹľitĂ˝ pin
18. NepouĹľitĂ˝ pin

Specifikace:

• Typ: TFT LCD displej
• Ăšhlopříčka obrazovky: 1,69''
• VestavÄ›nĂ˝ slot pro paměťovou kartu microSD
• Konektory: 1x11 pinĹŻ samec 2,54 mm rastr
• PoÄŤet montážnĂ­ch otvorĹŻ: 4
• PrĹŻmÄ›r montážnĂ­ch otvorĹŻ: 4 PrĹŻmÄ›r otvorĹŻ: 2,5 mm
• CelkovĂ© rozmÄ›ry modulu: 2 mm: RozmÄ›ry: 45,8 x 36,8 x 5,4 mm
• Hmotnost: 9,9 g
