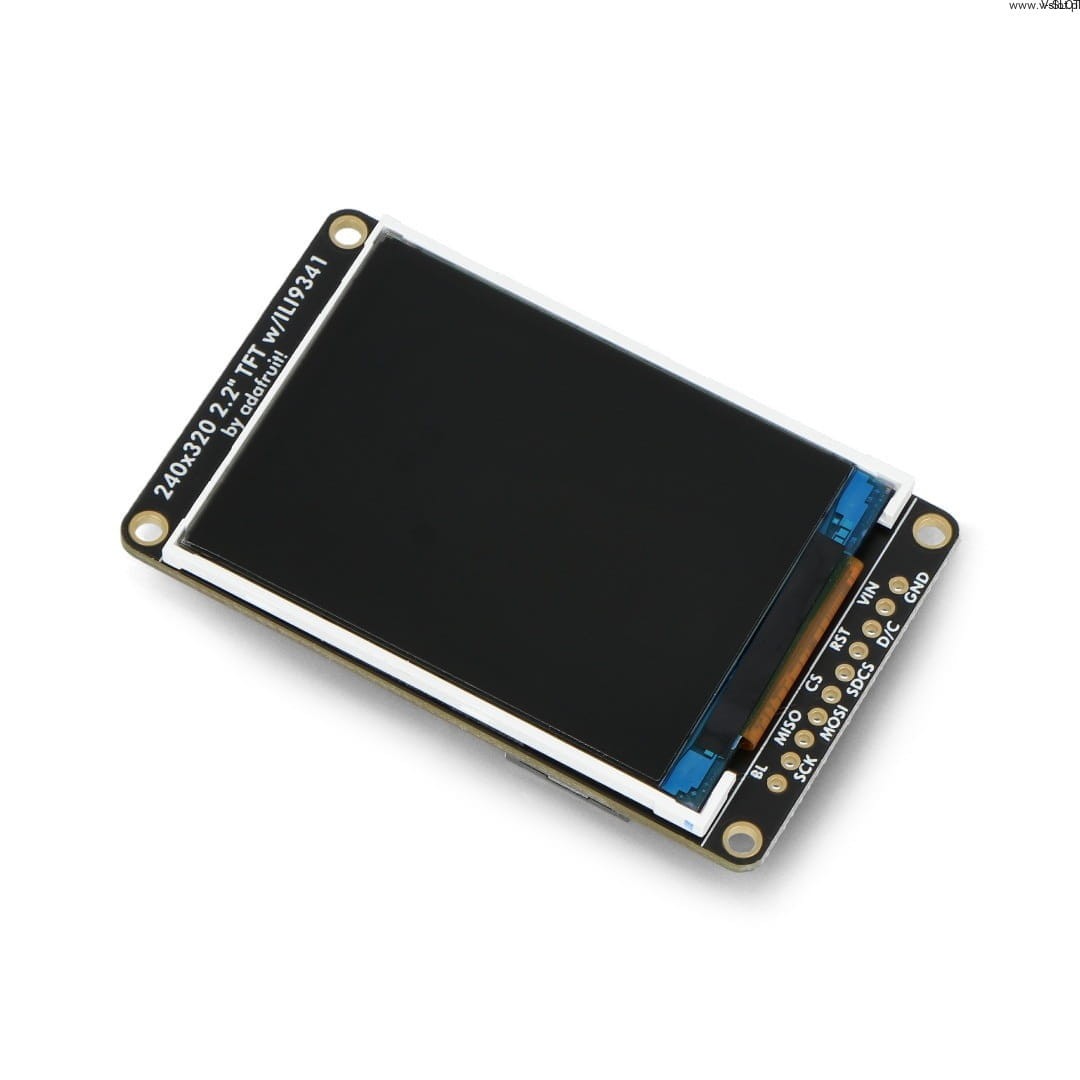

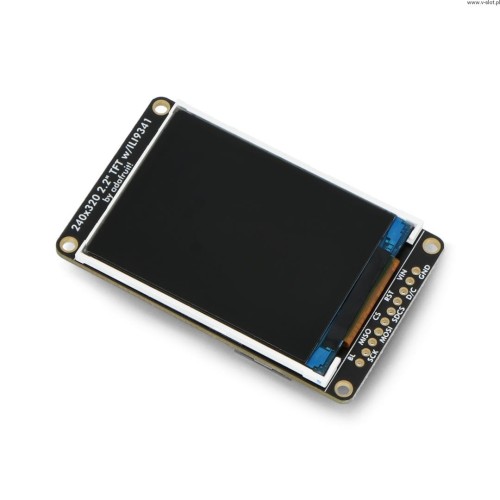

2,2" grafický displej TFT LCD s rozlišením 320 x 240 px a 18bitovou barevnou hloubkou. Pracuje s napětím 3,3 V i 5 V a komunikuje prostřednictvím sběrnice SPI. Kromě toho je na desce umístěna čtečka paměťových karet micro SD. Čip je založen na řadiči ILI9340. Vývody obsahují otvory pro přiložené konektory goldpin, které lze pájet samostatně nebo zapojit do kontaktní desky. Díky vestavěnému měniči napětí pracuje čip s oběma napěťovými úrovněmi. Deska obsahuje také slot pro kartu micro SD se souborovým systémem FAT16/FAT32.

Technické údaje: - Sada obsahuje paměťové karty typu SD:

• NapájecĂ­ napÄ›tĂ­: od 3,3 V do 5,0 V
• PracovnĂ­ napÄ›tĂ­ na vĂ˝vodech: 3,3 V aĹľ 5,0 V
• ŘadiÄŤ: ILI9340
• Ăšhlopříčka displeje: 2,2 palce
• RozlišenĂ­: 320 x 240 px
• Barevná hloubka: 240 x 240 bodĹŻ: 18 bitĹŻ
• PodsvĂ­cenĂ­: bĂ­lĂ© LED diody s moĹľnostĂ­ regulace jasu pomocĂ­ PWM signálu
• Komunikace: SPI
• VestavÄ›nĂ˝ slot pro paměťovou kartu microSD
• RozmÄ›ry desky: RozmÄ›ry: 41,0 x 66,5 x 6,0 mm.
• Hmotnost: 18,5 g

Rozdělení pinů:

• BL: OznaÄŤuje podsvĂ­cenĂ­ obrazovky, kterĂ© pracuje v rozsahu napÄ›tĂ­ 3,3 V aĹľ 5 V.
• MISO: Jedná se o vstupnĂ­ datovou linku sbÄ›rnice SPI (Serial Peripheral Interface), která se používá k pĹ™enosu dat z externĂ­ho zařízenĂ­ do mikrokontrolĂ©ru.
• SCK: Jedná se o hodinovou linku sbÄ›rnice SPI, která synchronizuje pĹ™enos dat mezi zařízenĂ­mi.
• MOSI: Jedná se o vĂ˝stupnĂ­ datovou linku sbÄ›rnice SPI, která se používá k pĹ™enosu dat z mikrokontrolĂ©ru do externĂ­ho zařízenĂ­.
• CS: Jedná se o pin pro vĂ˝bÄ›r zařízenĂ­ sbÄ›rnice SPI - chip select, kterĂ˝ urÄŤuje, jakĂ© externĂ­ zařízenĂ­ má bĂ˝t pouĹľito.
• SD_CS: Toto je pin pro vĂ˝bÄ›r zařízenĂ­ sbÄ›rnice SPI - chip select, kterĂ˝ říká ÄŤteÄŤce karet SD, kterĂ© zařízenĂ­ se má použít.
• D/C: Toto je pin pro volbu reĹľimu pĹ™enosu, kterĂ˝ informuje, zda jsou pĹ™enášená data data nebo příkazy (napĹ™. pro ovládánĂ­ displeje).
• RST: Toto je pin pro reset ÄŤipu, kterĂ˝ vracĂ­ zařízenĂ­ do vĂ˝chozĂ­ho stavu.
• VIN: OznaÄŤuje napájecĂ­ napÄ›tĂ­, kterĂ© mĹŻĹľe bĂ˝t v rozmezĂ­ 3,3 V aĹľ 5 V.
• GND: Jedná se o zem obvodu, která je referenÄŤnĂ­m napÄ›tĂ­m.
