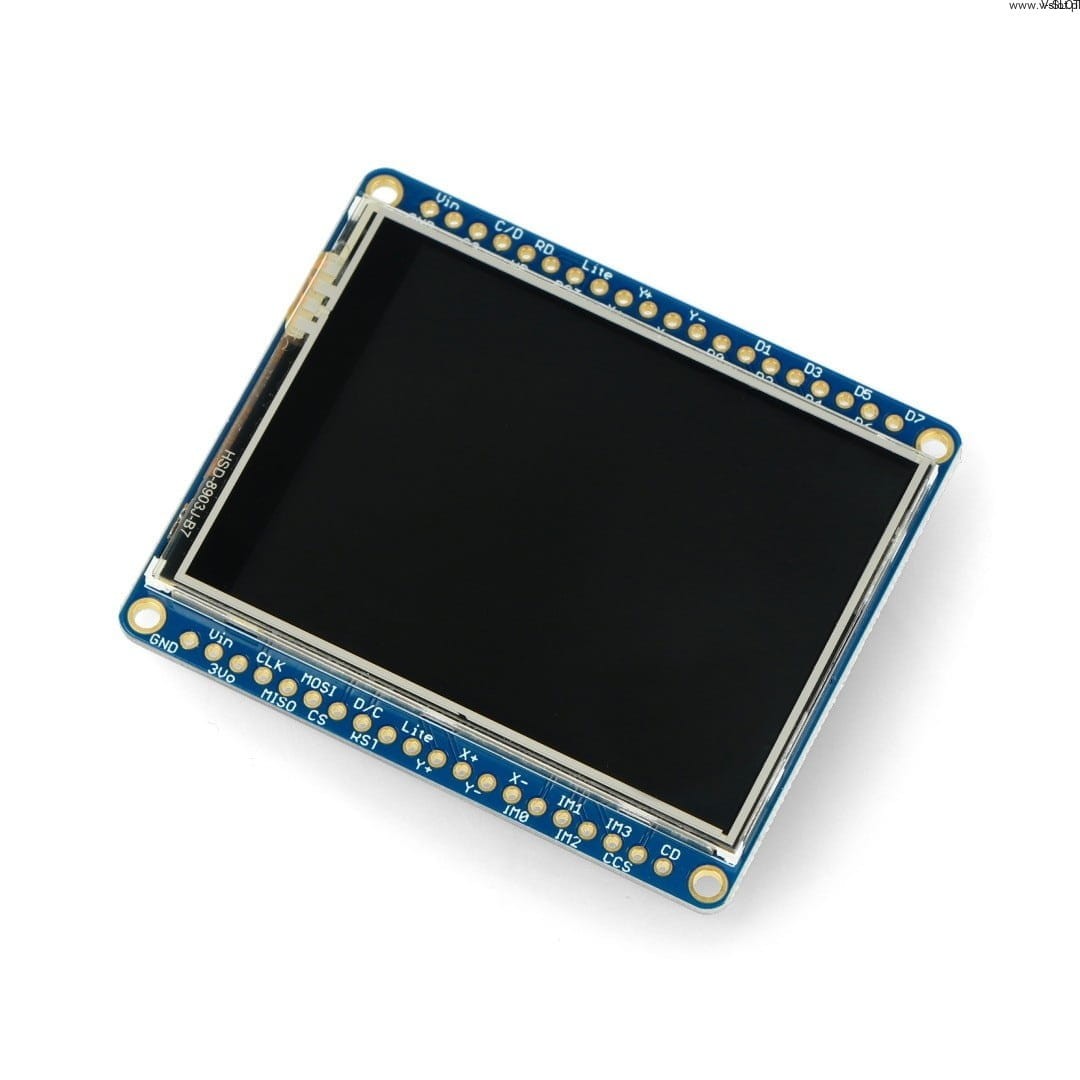

Obrazovka je založena na řadiči ILI9341, který poskytuje vestavěnou paměť RAM, takže mikrokontrolér není zatížen řízením displeje. Zařízení umožňuje komunikaci ve dvou režimech: 8bitový a přes sběrnici SPI. Pro použití 8bitového režimu je třeba připojit osm digitálních datových linek a čtyři řídicí linky. Režim SPI vyžaduje pouze pět přenosových linek, ale je pomalejší než 8bitový režim. Kromě toho jsou pro provoz dotykového displeje zapotřebí další čtyři piny. Všechna tato meritorní pravidla musí být dodržena pro správnou funkci zařízení.

Rozložení vývodů:

Zařízení umožňuje provoz ve dvou komunikačních režimech: 8bitový a SPI. Vývody SPI jsou uvedeny níže. Podrobné informace o zapojení v 8bitovém režimu naleznete v dostupném návodu. Na druhou stranu příklad připojení dotykové obrazovky naleznete v uživatelské příručce. Nezapomeňte si pozorně přečíst meritory, abyste zařízení připojili správně a dosáhli očekávaného výkonu.

Specifikace: V případě, že se jedná o zařízení s dotykovým displejem, je možné jej použít pro všechny typy zařízení:

• NapájecĂ­ napÄ›tĂ­: od 3,3 V do 5,0 V
• VedoucĂ­ provoznĂ­ napÄ›tĂ­: 3,3 V aĹľ 5,0 V
• Dotyková obrazovka
• ŘídicĂ­ jednotka: ILI9341
• Ăšhlopříčka obrazovky: 2,4 palce
• RozlišenĂ­: 320 x 240 px
• LED podsvĂ­cenĂ­ s moĹľnostĂ­ regulace jasu pomocĂ­ PWM signálu
• Komunikace: SPI nebo 8bitovĂ˝ reĹľim
• VestavÄ›nĂ˝ slot pro paměťovou kartu microSD
• RozmÄ›ry displeje: RozmÄ›ry: 42 x 58 mm
• RozmÄ›ry desky: 52 x 61 mm
• Hmotnost: pĹ™ibliĹľnÄ› 30 g
