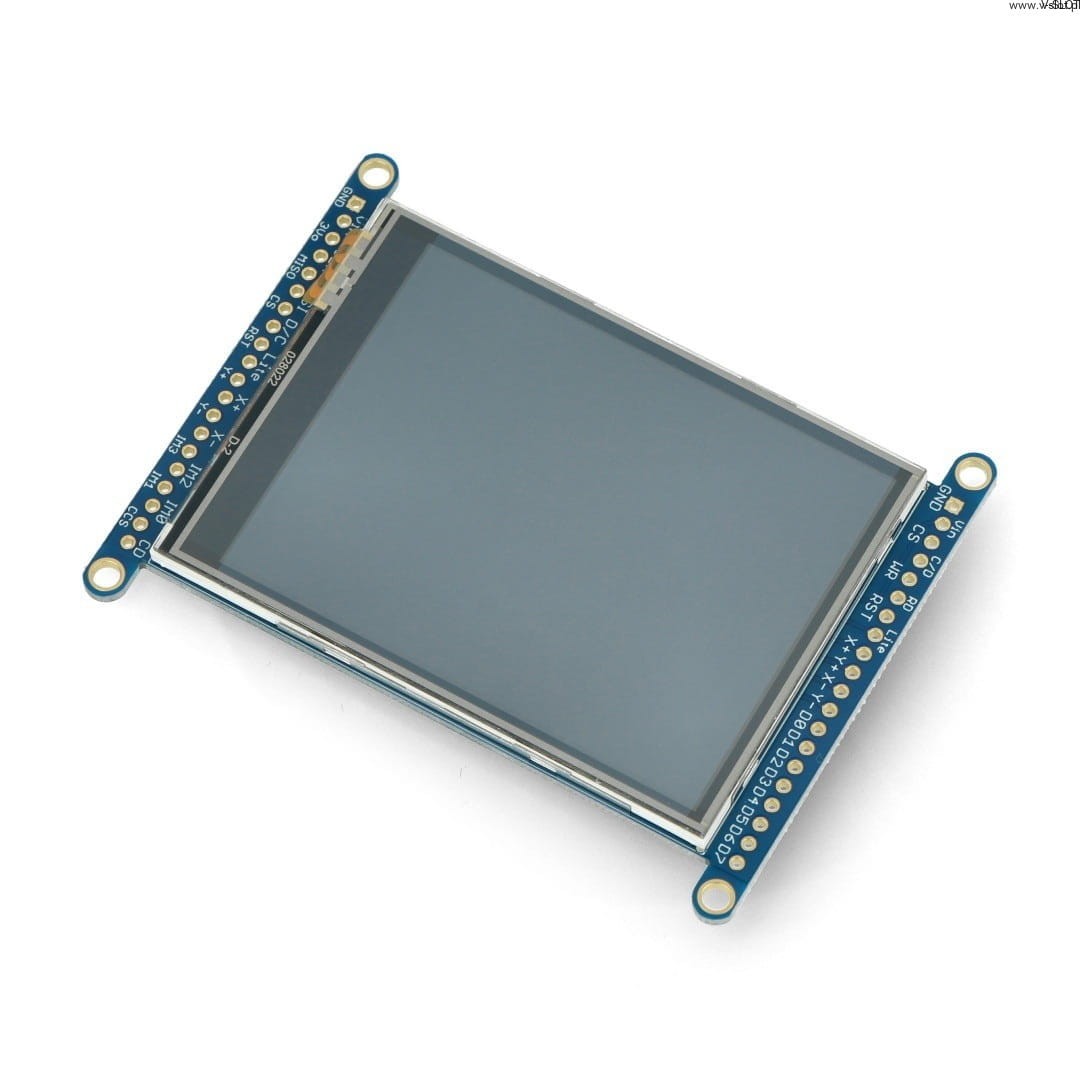

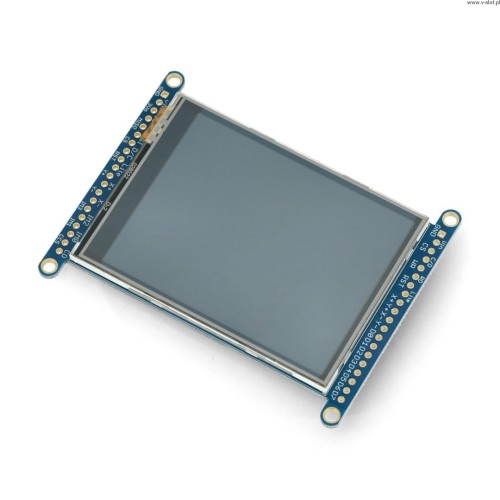

Představuje 2,8" dotykový grafický displej LCD TFT s rozlišením 320 x 240 px, který má 18bitovou barevnou hloubku a je kompatibilní s napětím 3,3 V a 5 V. Zařízení je vybaveno čtečkou paměťových karet micro SD pro snadný přenos dat.

Obrazovka je založena na řadiči ILI934, který má vestavěnou paměť RAM. Díky tomu není mikrokontrolér zatížen řízením displeje. Zařízení může pracovat ve dvou režimech: 8bitovém a prostřednictvím sběrnice SPI. Pro 8bitový režim je třeba připojit osm digitálních datových linek a čtyři řídicí linky. Naproti tomu u sběrnice SPI je zapotřebí pouze pět přenosových linek, ale tato možnost je pomalejší než 8bitový režim. Kromě toho jsou pro provoz dotykového displeje zapotřebí čtyři další piny.

Rozložení vývodů:

Zařízení umožňuje provoz ve dvou komunikačních režimech: 8bitový a SPI. Vývody SPI jsou uvedeny níže. Pokyny pro připojení 8bitové komunikace naleznete v návodu a příklad připojení dotykové obrazovky je k dispozici v uživatelské příručce.

Vývody zařízení představují sloty pro konektory goldpin s rastrem 2,54 mm, což umožňuje připojení displeje pomocí vodičů nebo zapojení do kontaktní desky.

Díky vestavěnému měniči napětí zařízení pracuje s logikou 3,3 V i 5 V. Na desce je také slot pro dodávání obrazových souborů na kartu micro SD se souborovým systémem FAT16/FAT32.

Technické údaje: - Síťová paměť s kapacitou 10 GB:

• NapájecĂ­ napÄ›tĂ­: od 3,3 V do 5,0 V
• VedoucĂ­ provoznĂ­ napÄ›tĂ­: 3,3 V aĹľ 5,0 V
• ÄŚtyĹ™vodiÄŤovĂ˝ dotykovĂ˝ displej
• ŘídicĂ­ jednotka: ILI9341
• Ăšhlopříčka obrazovky: 2,8 palce
• RozlišenĂ­: 320 x 240 px
• Barevná hloubka: 240 x 240 bodĹŻ: 18 bitĹŻ
• PodsvĂ­cenĂ­: bĂ­lĂ© LED diody s ovládánĂ­m jasu pomocĂ­ PWM signálu
• Komunikace: SPI nebo 8bitovĂ˝ reĹľim
• VestavÄ›nĂ˝ slot pro paměťovou kartu microSD
