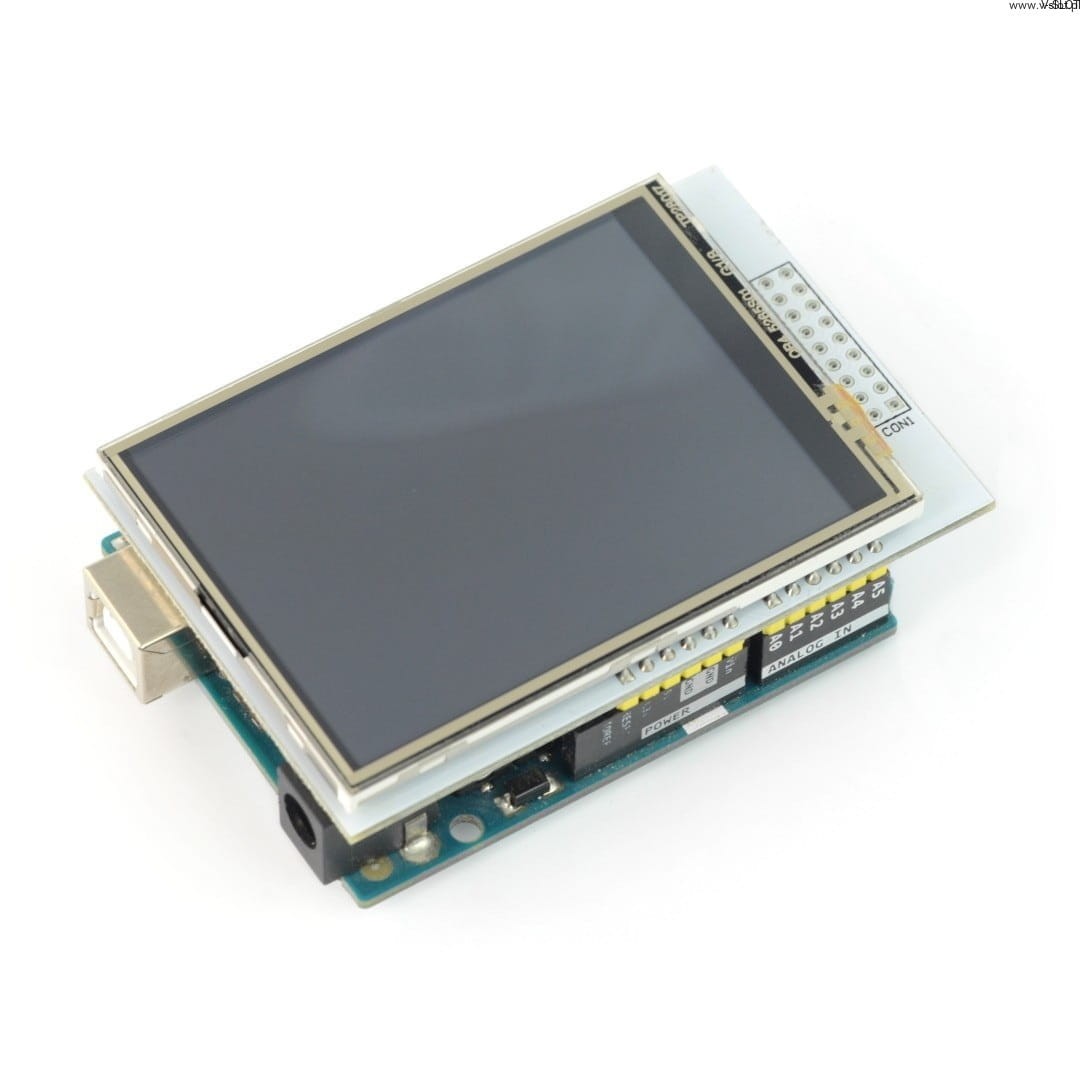

Dotykový, grafický LCD TFT displej s úhlopříčkou 2,8" a rozlišením 320 x 240 px s 18bitovou barevnou hloubkou. Modul v podobě překryvného modulu Arduino, který umožňuje snadné a bezproblémové připojení. Obrazovka je založena na ovladači ILI9341 V0.7 a podporuje napětí 3,3 V a 5 V. Vestavěná čtečka paměťových karet micro SD. Součástí balení je také stylus.

Specifikace: Sada je vybavena čtečkou paměťových karet, která je součástí balení:

• OvladaÄŤ: ILI9341 V0.7
• RozlišenĂ­: 320 x 240 px
• Ăšhlopříčka: 2,8"
• Barevná hloubka: 262000 barev
• RozhranĂ­:
• 8-bit, 9-bit, 16-bit, 18-bit s mikrokontrolĂ©rem 8080-I/8080-II
• RGB: 6bitovĂ©, 16bitovĂ©, 18bitovĂ© s grafickĂ˝m ovladaÄŤem
• ReĹľim zobrazenĂ­:
• barevnĂ˝ (pohotovostnĂ­ reĹľim vypnutĂ˝): 262000 barev (barevná hloubka volitelná softwarovÄ›)
• OmezenĂ˝: (zapnutĂ˝ pohotovostnĂ­ reĹľim): 8 barev
• Komunikace: konektory GPIO
• Konektor pro kartu MicroSD
• KompatibilnĂ­ s: Arduino Uno/Mega
• ProvoznĂ­ teplota: -40 °C aĹľ 85 °C

Provoz:

TFT displej se skládá z vrstvy tekutých krystalů (LCD) mezi dvěma skleněnými deskami. Na jedné desce je síť tenkovrstvých tranzistorů s podpůrnými kondenzátory napětí, zapojených v maticovém uspořádání řádků a sloupců. Na druhé skleněné desce je RGB filtr s LED diodami. Ovládání bran příslušných tranzistorů je zapíná, což vede k rozsvícení příslušných pixelů. Displej Velleman VMA412 má maticovou strukturu sestávající až ze 76800 TFT tranzistorů a korelovaných RGB pixelů.

Provoz:

Velleman VMA412 je překryvné zařízení Arduino, které obsahuje 2,8palcový dotykový displej TFT LCD s rozlišením 320 × 240 pixelů a čtečku microSD. Lze jej snadno a příjemně naprogramovat pomocí libovolné desky Arduino, která má standardní konektory Shield, například Arduino Uno, Leonardo nebo Mega 2560.

K zobrazení grafiky se používá speciální knihovna řadiče s názvem Adafruit_TFTLCD, která běží na řadiči ILI9341 připojeném k Arduinu prostřednictvím linek GPIO. Tato knihovna je podporována vysokoúrovňovou grafickou knihovnou Adafruit_GFX a její soubory lze zdarma stáhnout z webových stránek výrobce.
