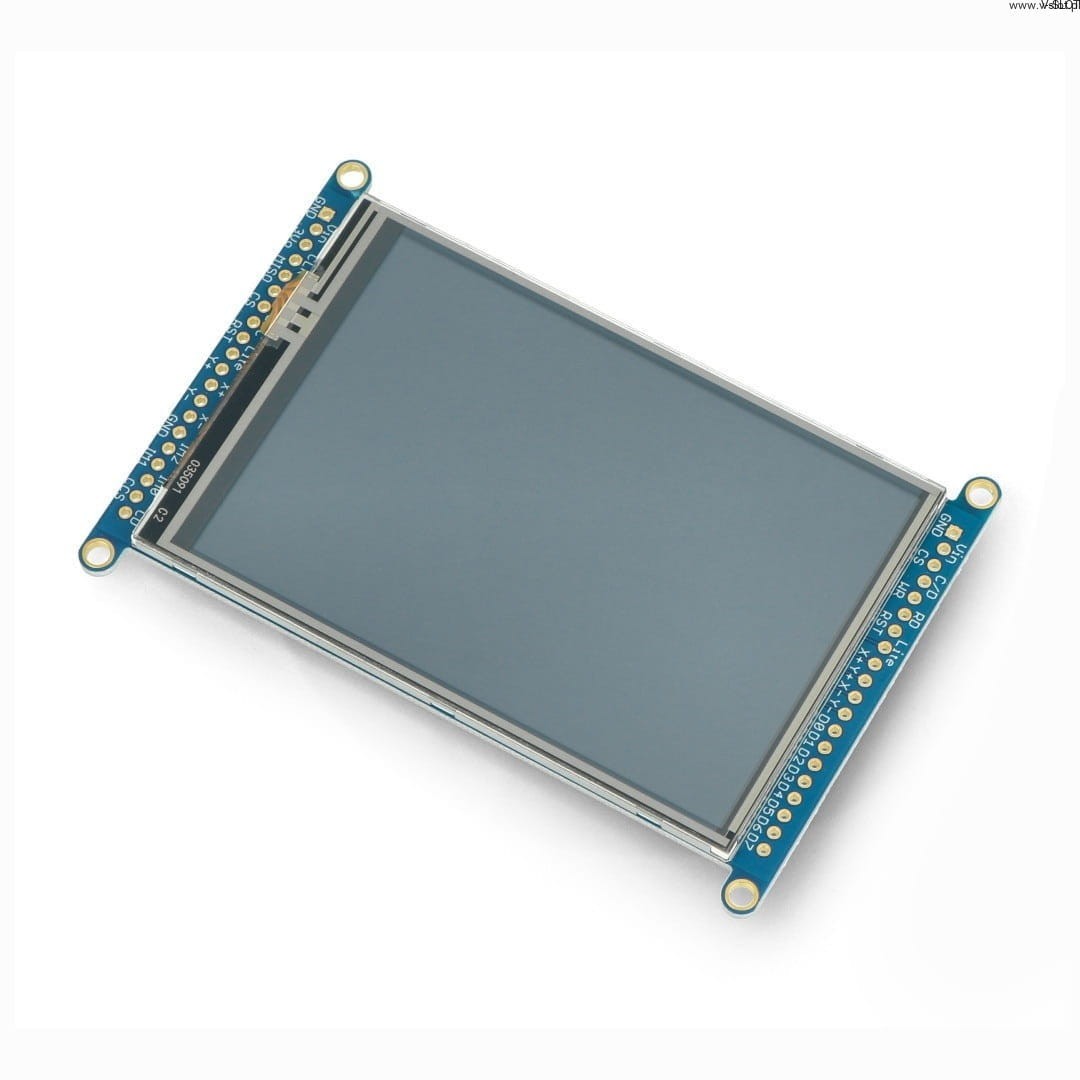

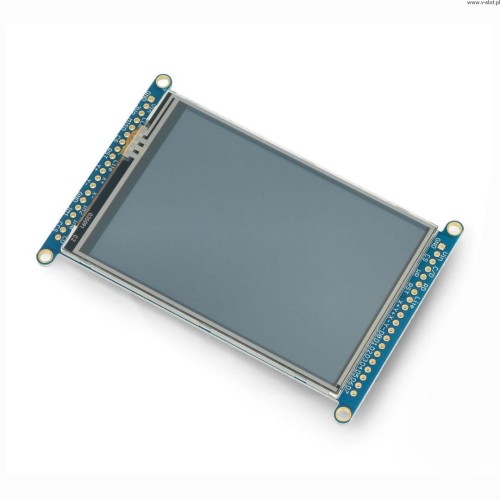

Deska obsahuje 3,5palcový dotykový grafický displej TFT LCD s rozlišením 320 x 480 px a 18bitovou barevnou hloubkou. Řadič HXD8357D poskytuje vestavěnou paměť RAM, která odlehčuje mikrokontroléru od řízení displeje. Displej může pracovat v 8bitovém režimu nebo prostřednictvím sběrnice SPI. Pro 8bitovou komunikaci je zapotřebí osm digitálních datových linek a čtyři řídicí linky. Komunikace SPI vyžaduje pouze pět přenosových linek, ale je pomalejší. Kromě toho jsou pro provoz dotykového displeje zapotřebí čtyři další piny. Zařízení je kompatibilní s napětím 3,3 V a 5 V. Kromě toho je na desce instalována čtečka paměťových karet micro SD.

Rozložení vývodů:

Zařízení podporuje dva komunikační režimy: 8bitový a SPI. Vývody SPI jsou uvedeny v tabulce. Podrobnosti o zapojení v 8bitovém režimu jsou k dispozici v návodu. Mezitím příklad připojení dotykového displeje naleznete v uživatelské příručce.

Deska má sloty pro dodávané konektory goldpin - s rastrem 2,54 mm - takže displej lze připojit pomocí vodičů nebo zapojit do kontaktní desky.

Díky vestavěnému měniči napětí může čip pracovat s logikou 3,3 V i 5 V. Vestavěná čtečka karet micro SD podporuje souborové systémy FAT16/FAT32, což umožňuje snadné doručení obrazových souborů na kartu.

Technické údaje: - Vnitřní paměťová karta je vybavena rozhraním pro ukládání dat:

• NapájecĂ­ napÄ›tĂ­: od 3,3 V do 5,0 V
• VedoucĂ­ provoznĂ­ napÄ›tĂ­: 3,3 V aĹľ 5,0 V
• ÄŚtyĹ™vodiÄŤovĂ˝ dotykovĂ˝ displej
• ŘídicĂ­ jednotka: HXD8357D
• Ăšhlopříčka obrazovky: 3,5 palce
• RozlišenĂ­: 320 x 480 px
• Barevná hloubka: Barevná šířka: 18 bitĹŻ
• PodsvĂ­cenĂ­: bĂ­lĂ© LED diody s ovládánĂ­m jasu pomocĂ­ PWM signálu
• Komunikace: SPI nebo 8bitovĂ˝ reĹľim
• VestavÄ›nĂ˝ slot pro paměťovou kartu microSD
