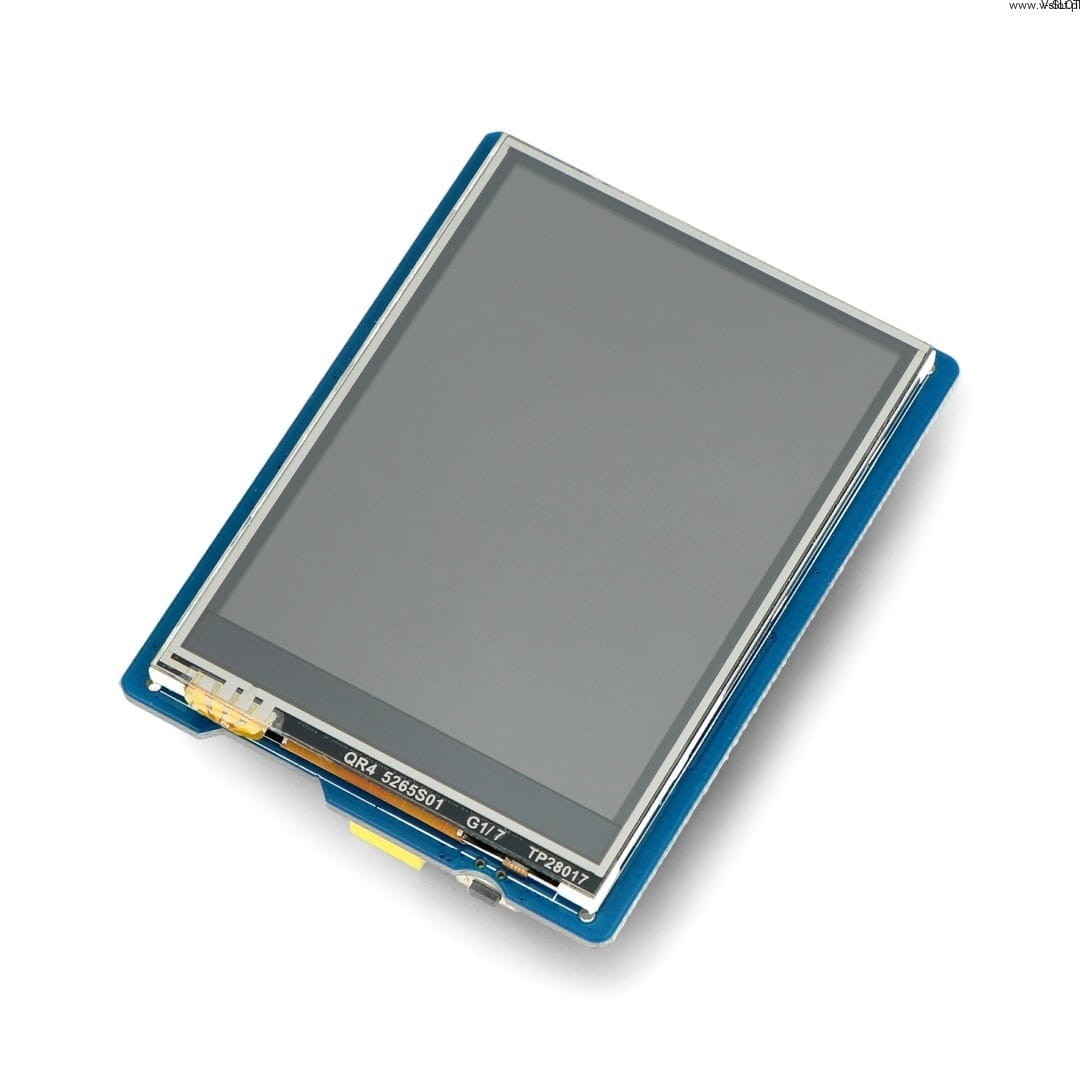

Tento překryvný modul je skvělým doplňkem k Arduinu a je vybaven 2,8palcovou rezistivní dotykovou obrazovkou TFT. Obrazovka je vybavena podsvícením LED a nabízí rozlišení 240 x 320 pixelů. Překrytí pracuje s napětím 3,3 V a 5 V a komunikuje prostřednictvím sběrnice SPI. Kromě toho je překryvná vrstva kompatibilní s deskami Arduino Uno a Leonardo a také s deskami Nucleo a Xnucleo. Díky pájenému konektoru a dostupným knihovnám je použití tohoto překryvu velmi snadné.

Připojení:

• D3 TP_IRQ: DotykovĂ˝ panel - pĹ™erušenĂ­, pĹ™i detekci dotyku jde nĂ­zko.
• D4 TP_CS: DotykovĂ˝ panel - vĂ˝bÄ›r ÄŤipu, vybĂ­rá zařízenĂ­ sbÄ›rnice SPI, aktivuje se nĂ­zkĂ˝m stavem.
• D5 SD_CS: Karta microSD - volba ÄŤipu, volĂ­ zařízenĂ­ sbÄ›rnice SPI, aktivuje se nĂ­zkĂ˝m stavem.
• D7 LCD_DC: LCD displej - volba: data / příkazy.
• D9 LCD_BL: podsvĂ­cenĂ­ LED.
• D10 LCD_CS: LCD obrazovka - vĂ˝bÄ›r ÄŤipu, vĂ˝bÄ›r zařízenĂ­ sbÄ›rnice SPI, aktivováno nĂ­zkĂ˝m stavem.
• D11 MOSI: VstupnĂ­ datová linka MOSI sbÄ›rnice SPI.
• D12 MISO: VĂ˝stupnĂ­ datová linka MISO sbÄ›rnice SPI.
• D13 SCLK: hodinová linka SCK sbÄ›rnice SPI.

Specifikace:

• Rev 2.1
• NapájecĂ­ napÄ›tĂ­: 3,3 V aĹľ 5,5 V
• VedoucĂ­ provoznĂ­ napÄ›tĂ­: 3,3 V aĹľ 5,5 V
• Typ displeje: dotykovĂ˝, odporovĂ˝
• ŘídicĂ­ jednotka: dotykovĂ˝ displej, dotykovĂ˝ displej, dotykovĂ˝ displej, dotykovĂ˝ displej, dotykovĂ˝ displej:
• Displej: dotykovĂ˝, dotykovĂ˝, dotykovĂ˝, dotykovĂ˝, dotykovĂ˝, dotykovĂ˝: HX8347D
• Dotyková vrstva: XPT2046
• Ăšhlopříčka obrazovky: 2,5 mm: 2,8 palce
• RozlišenĂ­: 320 x 240 px
• Barevná hloubka: 65,000
• Komunikace: SPI
• TlaÄŤĂ­tkovĂ˝ reset
• Slot pro paměťovou kartu microSD
• Konektory kompatibilnĂ­ s Arduino Uno a jeho deriváty
• Spolupracuje s: Arduino Uno, Leonardo a deskami Nucleo a Xnucleo.
• RozmÄ›ry desky: 73,5 x 55,5 mm
