Modul založený na čipu TXB0104 umožňuje komunikaci mezi systémy, které používají různé úrovně napětí, konkrétně od 1,2 V do 3,6 V pro vstupy VCCA a od 1,65 V do 5,5 V pro vstupy VCCB, pokud napětí v části B nepřesahuje napětí v části A. Jednotka pracuje v obou směrech a automaticky detekuje směr toku dat. Modul má čtyři kanály, což umožňuje přenášet více signálů současně.

Vývody mají pájecí pole, což umožňuje zapájení konektorů s goldpinem (rastr 2,54 mm). Ty umožňují připojit čip ke kontaktní desce nebo hlavnímu modulu (např. STM32Discovery nebo Arduino) pomocí vodičů. Rozměry převodníku jsou 18 x 12 mm. Součástí sady nejsou konektory goldpin, ty lze zakoupit samostatně.

Příklad použití převodníku

Použití převodníku je velmi snadné - stačí připojit napájení obou systémů, které chcete převést. Vyšší napětí (např. 5 V) se připojí na pin B (vysoké napětí) a nižší napětí (např. 3,3 V, 2,8 V nebo 1,8 V) na pin A (nízké napětí). Svorky označené GND slouží k připojení země. Logické signály je pak třeba připojit k příslušným konektorům: B1, B2, B3, B4 - pro vyšší napětí a A1, A2, A3, A4 - pro nižší napětí. Tímto způsobem převodník přesně zpracuje signály, což nám umožní bezproblémovou výměnu dat mezi různými systémy.

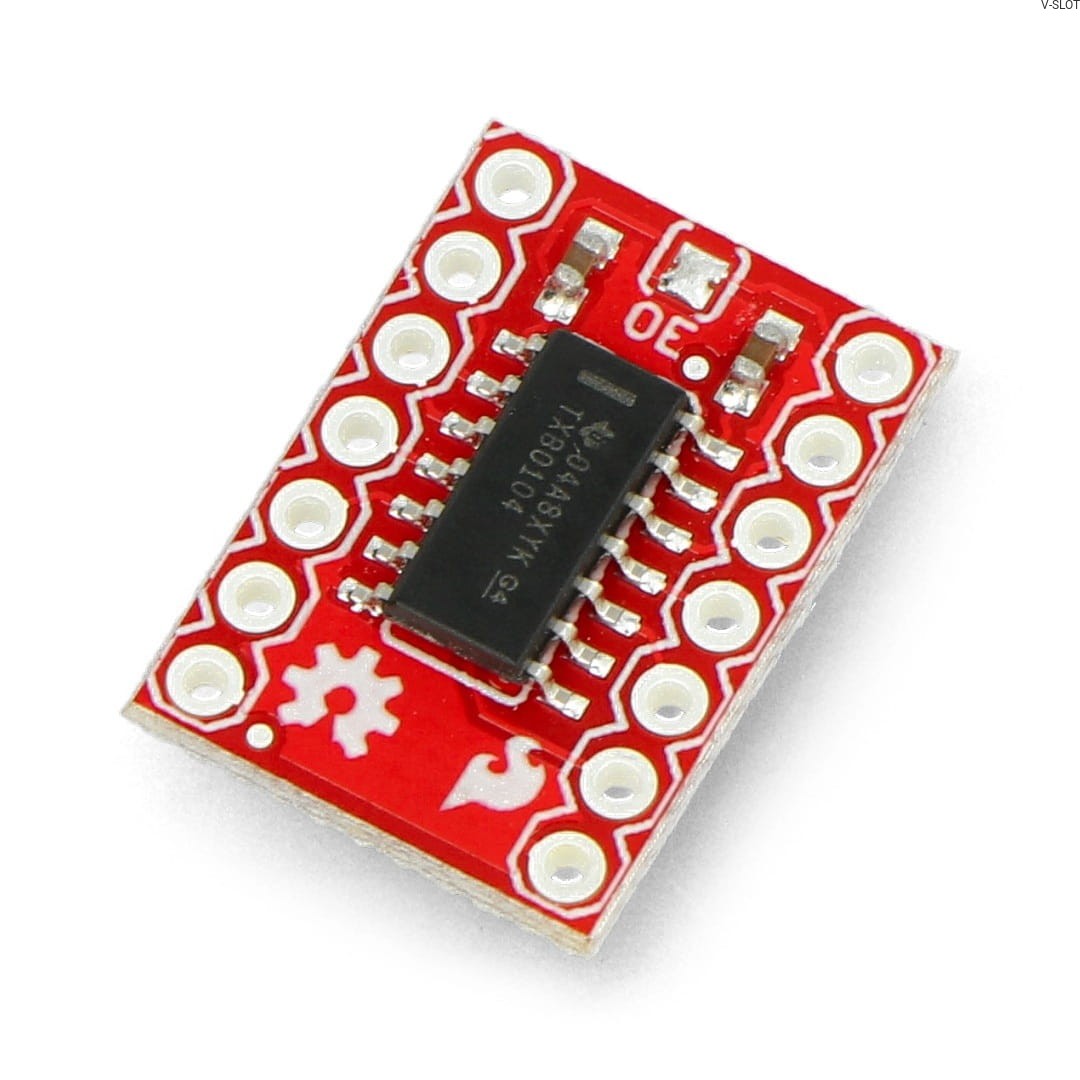

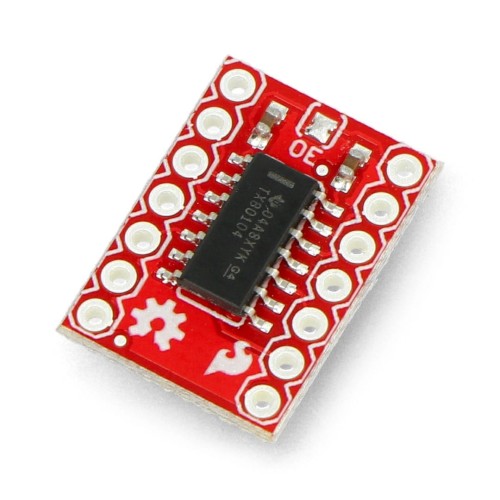

TXB0104 obousměrný, 4kanálový převodník logických úrovní - SparkFun BOB-11771

Převodník logických úrovní SparkFun založený na čipu TXB0104 je pokročilé zařízení, které umožňuje převod logických úrovní ve dvou směrech. Má čtyři kanály, což umožňuje přenášet více signálů současně. Převodník pracuje automaticky, což usnadňuje a urychluje práci a chrání elektronické součástky před poškozením.

Zařízení je vybaveno vodiči pro pájení v poli, což umožňuje jeho integraci do různých platforem, jako jsou Raspberry Pi, Arduino a další jednodeskové počítače. Při pájení s konektory goldpin může fungovat jako rozšíření GPIO, které umožňuje připojení dalších I/O. Převodník lze také připojit ke kontaktním deskám při tvorbě prototypů, což výrazně usnadňuje práci na prototypování elektronického obvodu.
