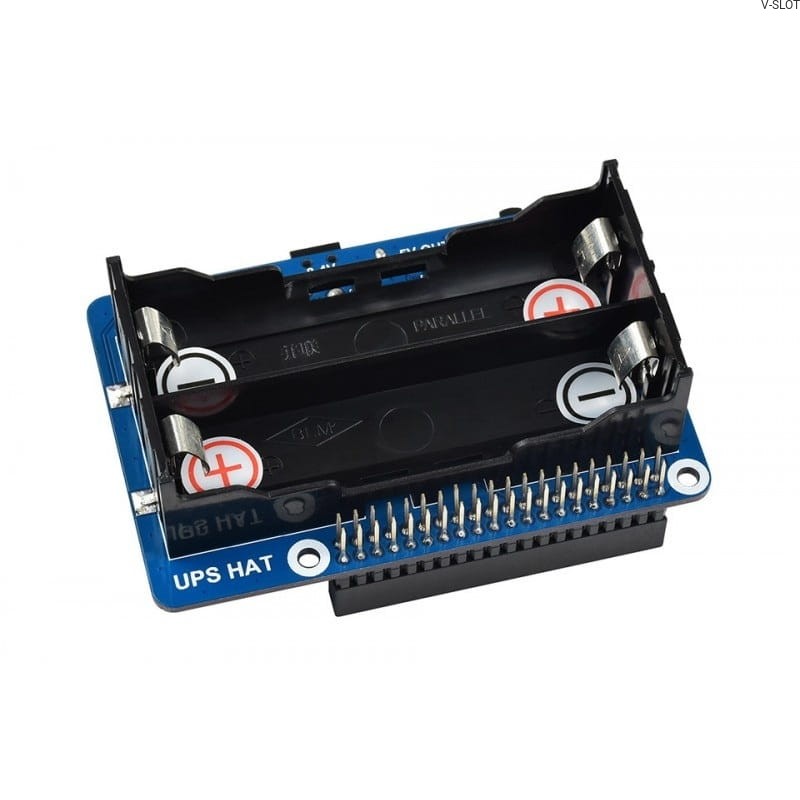

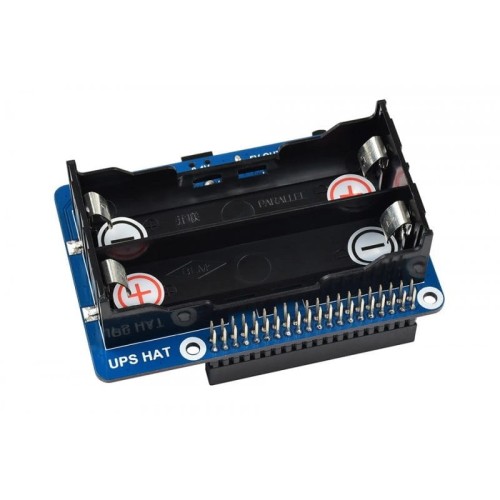

Nabízený překryvný zdroj UPS pro minipočítač Raspberry Pi je nepřerušitelný zdroj napájení, který umožňuje modulu pokračovat v provozu v případě výpadku napájení nebo při přemisťování zařízení. Napájení zajišťují dvě baterie 18650 Li-Ion a překryvný modul má navíc tlačítko ON/OFF a port USB typu A. Součástí dodávky je také napájecí zdroj.

Speciální funkce:

• Obsahuje vĂ˝vody v podobÄ› konektorĹŻ GPIO kompatibilnĂ­ch s poÄŤĂ­taÄŤem Raspberry Pi.
• Pro komunikaci používá sbÄ›rnici I2C
• Umožňuje sledovánĂ­ napÄ›tĂ­, proudu, vĂ˝konu a ĂşrovnÄ› nabitĂ­ baterie v reálnĂ©m ÄŤase
• PĹ™ekrytĂ­ zahrnuje ochranu proti pĹ™ebĂ­jenĂ­ a vybĂ­jenĂ­, nadproudovou ochranu, ochranu proti zkratu, jakoĹľ i ochranu proti zpÄ›tnĂ©mu pĹ™ipojenĂ­ baterie a funkci vyrovnávánĂ­ nabĂ­jenĂ­
• VestavÄ›nĂ˝ 5V regulátor
• Vybaven konektorem USB pro pohodlnĂ© napájenĂ­ dalších desek, nejen Raspberry Pi
• Panel má tlaÄŤĂ­tko zapnutĂ­/vypnutĂ­ napájenĂ­ pro ruÄŤnĂ­ ovládánĂ­ pĹ™ekryvu
• Sada obsahuje potĹ™ebnĂ© programovacĂ­ prostĹ™edky a uĹľivatelskou příruÄŤku

Popis klíčových vývodů:

Překryvný panel má 40 konektorů GPIO, jejichž prostřednictvím se propojuje s minipočítačem Raspberry Pi. Mezi nejdůležitější z nich patří:

• 3V3 - 3,3V napájecĂ­ pin
• 5V - 5V napájecĂ­ kolĂ­k
• GND - zemnĂ­cĂ­ kolĂ­k ÄŤipu
• SDA - vĂ˝stupnĂ­ pin datovĂ© sbÄ›rnice I2C
• SCL - vĂ˝stupnĂ­ pin hodin sbÄ›rnice I2C

Technické specifikace:

• VĂ˝stupnĂ­ napÄ›tĂ­: 5 V
• Parametry napájenĂ­: 8,4 V / 2 A (napájecĂ­ zdroj je součástĂ­ dodávky)
• KomunikaÄŤnĂ­ rozhranĂ­: I2C
• Podporovaná baterie: 18650 Li-Ion (nenĂ­ součástĂ­ dodávky)
• PoÄŤet ÄŤlánkĹŻ: 2
• VĂ˝vody: konektory GPIO kompatibilnĂ­ s Raspberry Pi
• Port: USB typu A
• RozmÄ›ry: 56 x 85 mm
• PrĹŻmÄ›r montážnĂ­ho otvoru: RozmÄ›ry: 3 mm

Překrytí napájení pro Raspberry Pi:

Představený napájecí overlay od společnosti Waveshare je vysoce funkční rozšíření pro minipočítač Raspberry Pi. Modul je vybaven vestavěnou UPS, která chrání hlavní desku před účinky náhlých výpadků napájení a poskytuje dodatečné napájení během přepravy.

Kromě toho je na desce umístěno tlačítko ON/OFF pro snadné zapnutí a vypnutí napájení. Modul je rovněž vybaven řadou ochranných systémů, které chrání před přepětím, zkratem a zpětným připojením baterie. Díky tomuto řešení si uživatel může být jistý, že jeho minipočítač je v bezpečí před jakoukoli poruchou.

Multifunkčnost uzávěru:

Použití napájecího krytu UPS pro počítač Raspberry Pi od společnosti Waveshare zajišťuje nepřetržitou dodávku elektrické energie a chrání před náhlými výpadky proudu. Nástavec také umožňuje sledovat parametry napájení v reálném čase.

Další informace o tomto překryvném modulu naleznete na webových stránkách výrobce a v sekci wiki produktu, odkazy na ně jsou uvedeny v části "Užitečné odkazy" pod popisem. Tamtéž je k dispozici také schéma desky.
