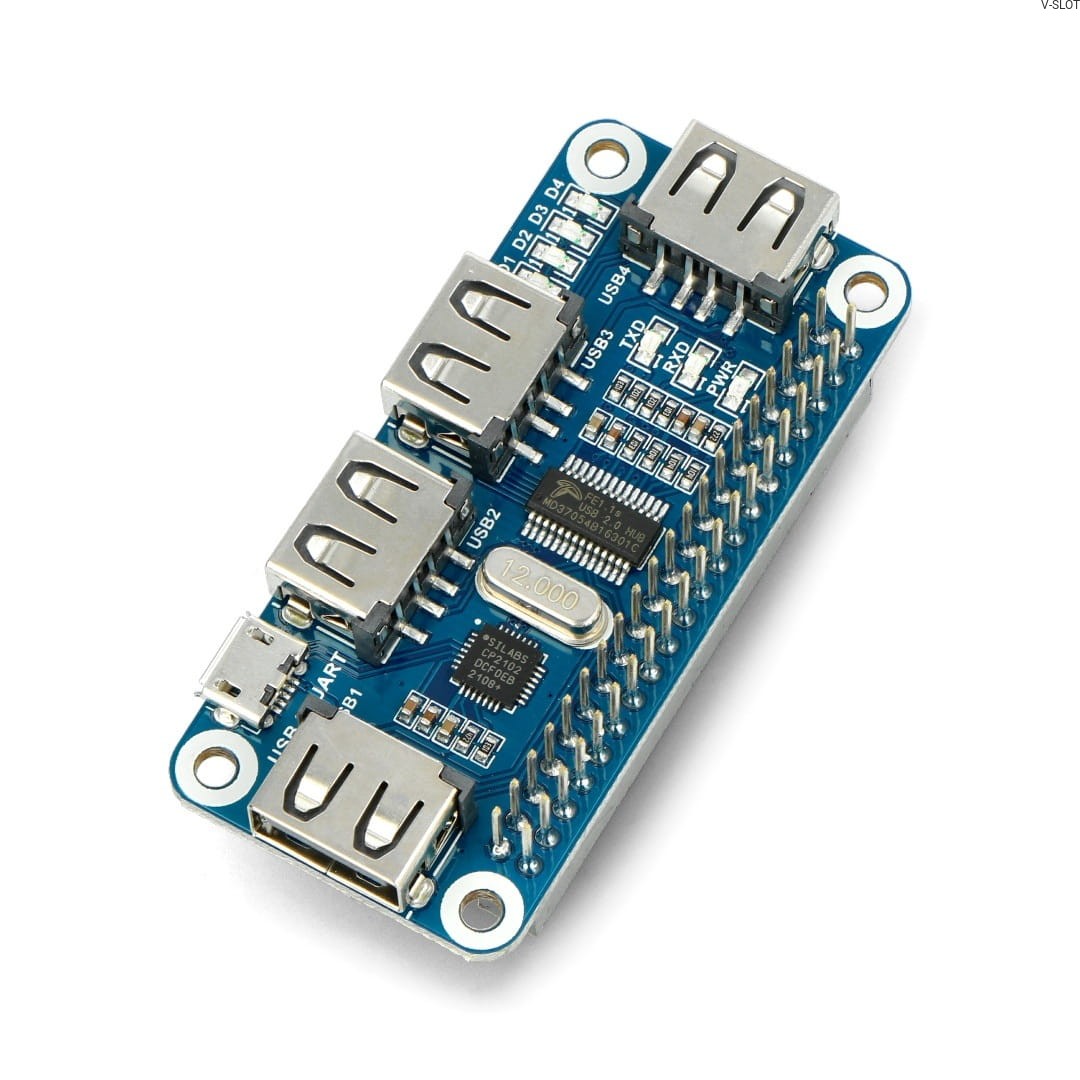

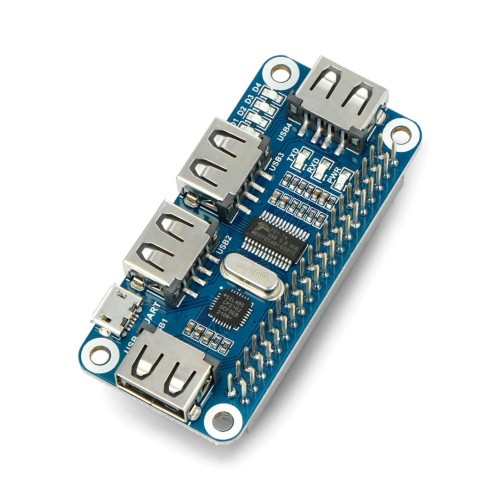

Dotyčný překryvný modul je HAT (Hardware Attached on Top) s názvem "USB HUB HAT for Raspberry Pi". Obsahuje 4 porty USB 2.0 a převodník USB-UART pro komunikaci se zařízeními s rozhraním UART.

Překrytí je kompatibilní s Raspberry Pi 4B/3B+/3B a Zero a Zero W. Díky LED diodám instalovaným na desce lze sledovat stav každého portu USB a komunikaci se zařízením.

USB HUB HAT lze použít pro projekty, které vyžadují připojení více zařízení USB k Raspberry Pi, jako jsou například souborové servery, zařízení pro čtení SD karet nebo USB kamery.

Co lze na desce nalézt?

1. Konektor GPIO: pro připojení počítače Raspberry
2. Převodník USB-UART: pro připojení Raspberry přes terminál
3. Rozhraní USB hub: je třeba jej připojit k Raspberry, aby fungovaly porty USB

• PĹ™ipojenĂ­ k Raspberry Pi 3/2/B+: pomocĂ­ kabelu microUSB - USB (je součástĂ­ dodávky)
• PĹ™ipojenĂ­ k Raspberry Pi Zero / Zero W: pomocĂ­ kabelu microUSB - microUSB (dodává se).

• Další 4 porty USB
• LED diody indikujĂ­cĂ­ provoz kaĹľdĂ©ho portu
• Kontrolka napájenĂ­
• LED diody indikujĂ­cĂ­ komunikaci USB-UART
• FE1.1SÄŚip rozboÄŤovaÄŤe USB
• 12 MHz kĹ™emennĂ˝ oscilátor
• CP2102: pĹ™evodnĂ­k USB-UART

Technické specifikace rozbočovače USB HAT

• NapájenĂ­: 5 V
• 4 porty USB
• 4 montážnĂ­ otvory: 4 USB konektory: 3 mm
• RozmÄ›ry modulu: 65 x 30 mm

Obsah sady

• VĂ­ÄŤko USB HUB
• Kabel USB-microUSB
• Konektor microUSB-microUSB
• MontážnĂ­ šrouby a distanÄŤnĂ­ podloĹľky

Překrytí pro Raspberry Pi 4B/3B+/3B/Zero | Waveshare 12694

Klobouček USB Hub od společnosti Waveshare je překryvný kryt, který k počítači Raspberry Pi přidává 4 porty USB a převodník USB-UART. Díky tomuto rozšíření můžete zvýšit počet portů USB na počítači Raspberry Pi o čtyři. Překrytí je kompatibilní s Raspberry Pi verzí Zero, Zero W, 3B, 3B+ a 4B.

Překrytí USB Hub Hat je také vybaveno LED diodami pro indikaci stavu každého portu USB a napájení. Výrobek byl vytvořen značkou Waveshare, která se specializuje na výrobu vysoce kvalitní elektroniky a je oficiálním distributorem jejích produktů. Obchod Botland nabízí tento výrobek ve svém sortimentu.

Jak lze překryvný USB rozbočovač Raspberry Pi Hat použít?

Klobouček Raspberry Pi USB Hub Hat umožňuje připojit k počítači Raspberry Pi více zařízení, čímž se výrazně rozšíří jeho funkčnost a možnosti. Lze jej použít pro širokou škálu projektů, včetně mobilních aplikací, kde je vyžadováno připojení různých periferií. V případě herních konzolí může být tento překryv nutný pro připojení různého příslušenství, jako jsou ovladače, mikrofony nebo sluchátka.
