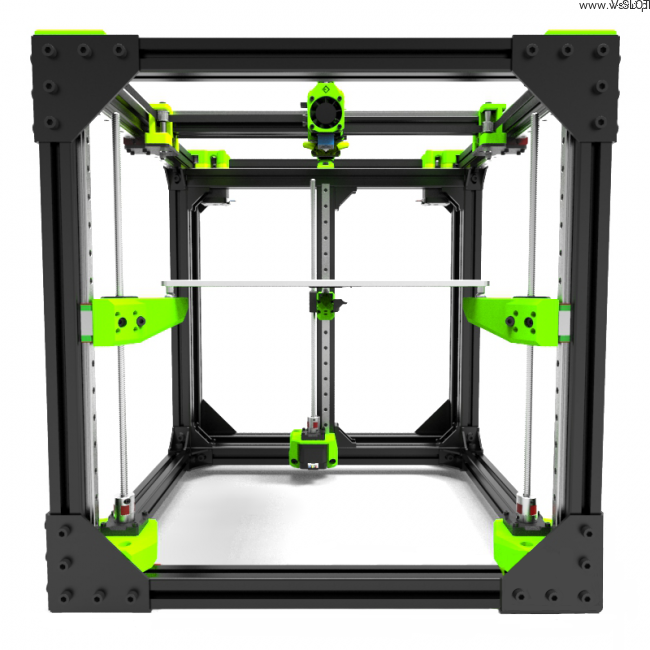

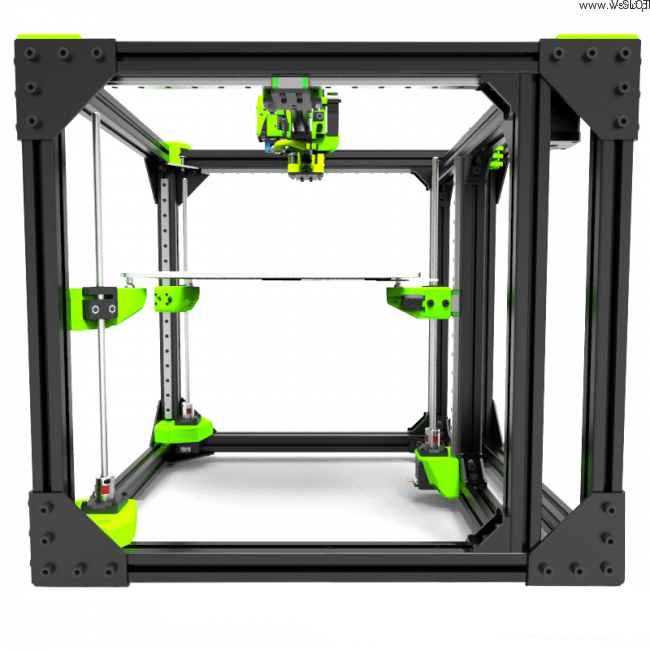

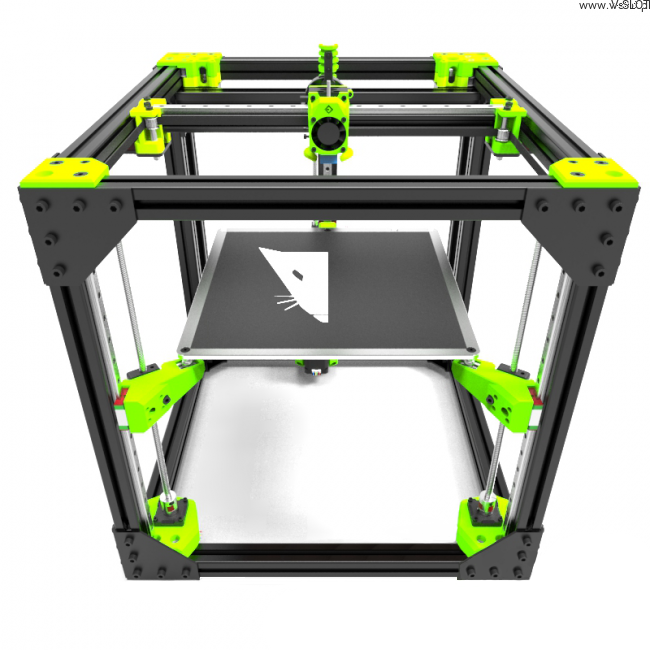

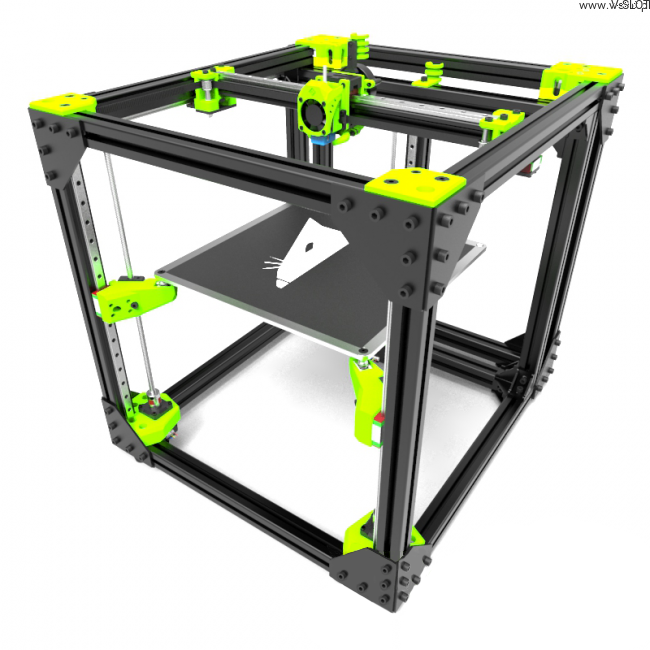

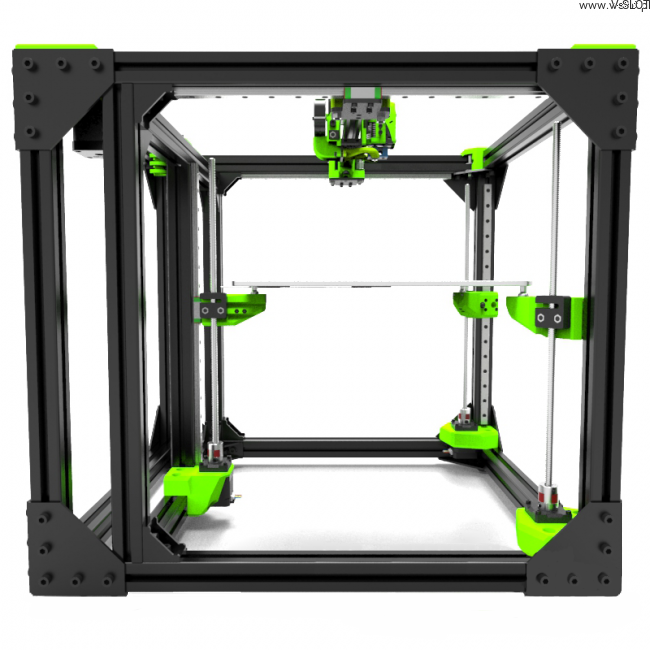

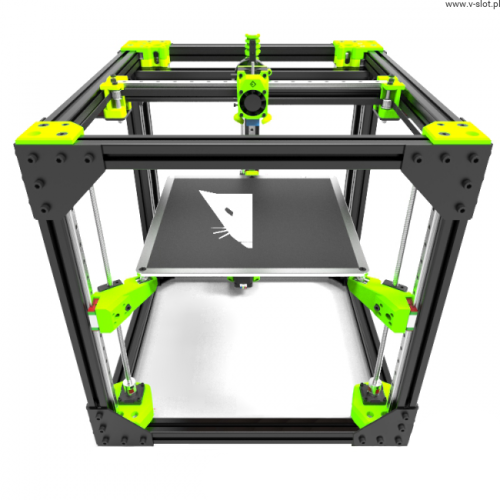

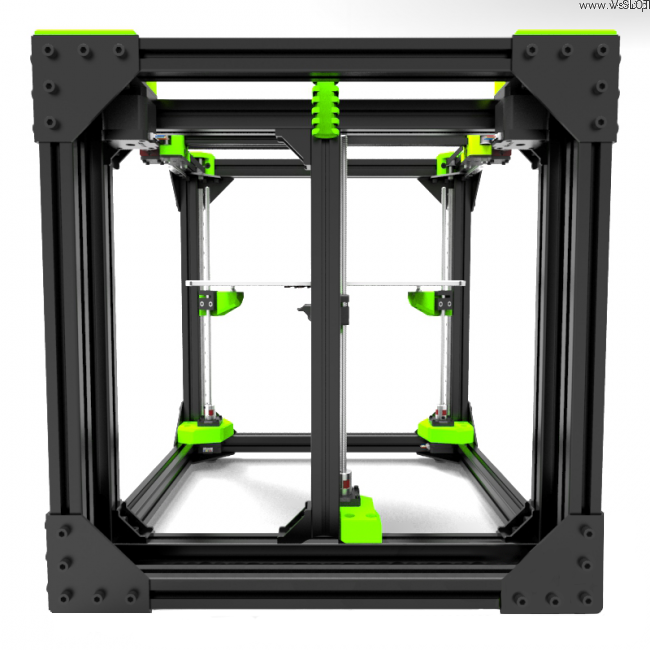

3D PRINTER V-Core 3 RatRig

V-Core 3 je vysoce kvalitní DIY sada pro 3D tiskárnu CoreXY bez kompromisů.

VÝCHOZÍ KONFIGURACE

Tato "výchozí konfigurace" je určena uživatelům, kteří si nejsou jisti, jaké možnosti konfigurace zvolit, a mají zájem především o pořízení stavebnice s veškerou potřebnou elektronikou a příslušnou dokumentací, která je provede od začátku do konce .

Pro úplnou přehlednost uvádíme, že se jedná o naši oblíbenou konfiguraci stroje, kterou používáme.

Stavebnice V-CORE 3 je vyvrcholením dlouholetých zkušeností vývojářů tohoto projektu. Jedná se o třetí verzi sady V-CORE, která byla vyvinuta v roce 2017. Během této doby byl V-CORE na základě zpětné vazby od uživatelů zdokonalován, vylepšován a vylepšován. Zkušenosti získané v průběhu let umožnily přidat nejdůležitější funkce, aby uživatelé měli s touto 3D tiskárnou co nejlepší zkušenosti.

SADA OBSAHUJE:

• 1x Rat Rig V-Core 3 (mechanická sada)
• 1x BTT Octopus v1.1 + 6 x 2209 ovladačů
• 1x Phaetus Rapido UHF Hotend - černý - 1,75 mm - přímý pohon - 24 V
• 1x Bondtech LGX Lite Extruder
• 5x krokový motor Nema 17 - 48 mm - 1,8 stupně/krok, 76oz-in (LDO-42STH47-2504AC)
• 3x 1m kabely pro Nema 17
• 3x 2m kabely pro Nema 17
• 1x sada podložek pod topné těleso (obsahuje / zahrnuje SSR)
• 1x sada pružných destiček - PEI
• 1x napájecí zdroj Weho - 250Watt 24V
• 1x Ventilátor - 40mm , 24V DC (s 1500mm kabelem a konektorem XH2.54 )
• 1x Ventilátor - 50mm , 24V DC (s kabelem 1500mm a konektorem XH2.54)
• 1x BLTouch v3.1 - snímač nivelace stolu
• 2x koncové efektory s 1m přívody
• 1x tištěné díly (LGX Lite + Phaetus Rapido) - PETG

Sadu si musíte zakoupit sami:

• Napájecí kabel se zástrčkou pro připojení napájení
• Další tištěné díly (LAN/IEC adater, hřebeny/konzoly/příruby pro kabely a panely elektroniky) - tato položka není nutná pro montáž, uvedení do provozu a správnou funkci zařízení. Jedná se o doplňkové položky s estetickými funkcemi, které budete moci zhotovit na V-CORE 3).
• Konektor IEC/LAN (jedná se o volitelný prvek, který není nezbytný pro uvedení zařízení do provozu).
• Ruční nářadí: klíče, krimpovací kleště na kabely, šroubováky, imbusové klíče.
• V závislosti na rozměrech zařízení mohou být zapotřebí další kabely, např. pro BLTouch nebo koncové spínače.

PRECISION - jedinečný stůl!

Tiskárna V-CORE V3 je vybavena tříbodovým kinematickým stolem!

Při zahřátí se stůl roztahuje. U pevných držáků to při provozu 3D tiskáren způsobuje mnoho problémů, proto není základní deska v tiskárně V-CORE V3 pevně spojena s rámem stroje.
Místo toho jsou použity 3 ocelové kuličky, které v kombinaci s ostatními součástmi zajišťují eliminaci negativních aspektů smršťování a rozpínání stolu!
Protože stůl má pouze 3 upevňovací body, které jsou připojeny ke 3 nezávisle poháněným motorům osy Z, je stůl vybaven i 3 upevňovacími body. Poloha stolu se tak může přizpůsobit mnoha parametrům !

BEZPEČNOST

• Sada obsahuje kompletní kabeláž, vodítka a kabelové pásky.
• Vlastní horká deska Keenovo s tepelnou pojistkou 157C zaručuje dodatečnou bezpečnost.

LINEÁRNÍ POHYB

Každá osa využívá vodítka a lišty MGN12 pro rychlý, stabilní a tichý provoz!

VYSOKÝ VÝKON

Předchozí verze tiskárny V-CORE, stejně jako mnoho dostupných tiskáren na trhu, byly založeny výhradně na 20sekčních profilech (20x20/20x40).
3D tiskárna V-CORE 3 je postavena na hliníkových profilech řady 30. Díky tomu je každý prvek konstrukce (spojovací prvky, rohy, šrouby, hliníkové desky) větší, tužší a pevnější!

VIDEOPREZENTACE TISKÁRNY V-CORE 3

KONVENČNOST

Tiskárna V-CORE 3 byla navržena tak, aby všechny komponenty včetně elektroniky byly umístěny na jednom místě.
Výsledkem je kompaktní a esteticky příjemný celkový design.
Příklad instalace elektroniky je uveden na následujícím obrázku.
POZNÁMKA: Montážní panel pro elektroniku není součástí dodávky jednotky. Uživatel by si jej měl obstarat na místě.
Doporučuje se použít polykarbonátovou desku o tloušťce 4 mm. Formát DXF s rozměry , tvarem a umístěním otvorů pro panely naleznete v projektové dokumentaci.

Příklad zabudování portů IEC/LAN v případě, že se uživatel rozhodne vytvořit uzavřenou komoru.

PŘÍKLAD TISKOVÝCH VÝSTUPŮ V-CORE 3

Na obrázcích jsou zobrazeny 3D výtisky vytvořené na strojích V-Core 3 patřících členům komunity V-CORE RATRIG.

V-CORE 3 : připraven k vytvoření uzavřené komory!

Tiskárna V-CORE 3 byla navržena tak, aby vytvořila úplnou uzavřenou komoru bez nutnosti vnějšího krytu.
Konstrukce byla navržena tak, aby všechny součásti, jako jsou motory nebo elektronika, byly uvnitř tiskové komory, takže žádné součásti nevyčnívají z rámu.
Rám zařízení lze ze všech stran zakrýt panely/stěnami.
Níže je uveden příklad, jak lze sestavit celou tiskárnu V-CORE 3. Boční panely a komponenty pro sestavení těla tiskárny nejsou součástí dodávky. - Boční panely si musíte zakoupit sami (k dispozici jsou soubory DXF a STEP s rozměry) a komponenty pro sestavení rámu lze zakoupit samostatně v našem obchodě.

V-CORE 3 : konstrukce ideální pro kutily!

Projekt V-CORE 3 je tiskárna ideální pro kutily a pokročilé uživatele, kteří rádi své zařízení upravují a piplají se s ním!

• Projekt s otevřeným zdrojovým kódem : k dispozici jsou 3D modely a knihovna dílů.
• Rám postavený na konstrukčních profilech V-SLOT a T, který vám dává neomezené možnosti montáže dalšího příslušenství!

3D TISKÁRNA V-CORE 3 : Rozměry!

Níže naleznete rozměry jak samotného přístroje, tak rozměry přístroje s přídavným pouzdrem(přídavné pouzdro je třeba zakoupit zvlášť).

Potvrzení

Projekt V-Core 3, jakožto projekt s otevřeným zdrojovým kódem, je výsledkem dlouhodobého brainstormingu, testování a spolupráce mnoha aktivních členů mezinárodní komunity 3D tiskáren, kteří se s naším konstrukčním týmem podělili o své znalosti a zkušenosti. Stroj jako takový nevyhnutelně čerpá inspiraci z mnoha existujících konstrukčních prvků, které byly vyvinuty, sdíleny, testovány, upravovány a iterovány širokou komunitou. Povaha hnutí open source znamená, že je často obtížné vysledovat, kde jednotlivé nápady původně vznikly, a proto je obtížné vytvořit vyčerpávající seznam poděkování. Přesto níže uvádíme několik jmen a projektů, kterým bychom rádi připsali přímý nebo nepřímý přínos/inspiraci pro platformu V-Core 3.

• HyperCube od společnosti Tech2c
• Woron
• BLV
• Jubilee
• Simon Davie
• João Barros
• Detlev Rackow
• Márcio Pereira
• Eduardo Oliveira
• Mikkel Schmidt
• Harald Wagener
• Antonios Antzoulatos
• Lukas Sinitsch
• Tomasz Paluszkiewicz

Licence

Projekt je licencován pod licencí Creative Commons Uveďte autora-Neužívejte komerčně-ShareAlike 4.0 International.

Projekt můžete sdílet, remixovat a upravovat. Ve výchozím nastavení nelze projekt a jeho odvozeniny používat ke komerčním účelům.

Myšlenkou projektu je odstranit překážky pro inovace a zaměřit se na posouvání technologií, kolektivní práci, vzájemnou inspiraci a experimentování s novými nápady. Rádi podpoříme bohatý ekosystém poskytovatelů a služeb, který uživatelům umožní více možností a alternativ.
