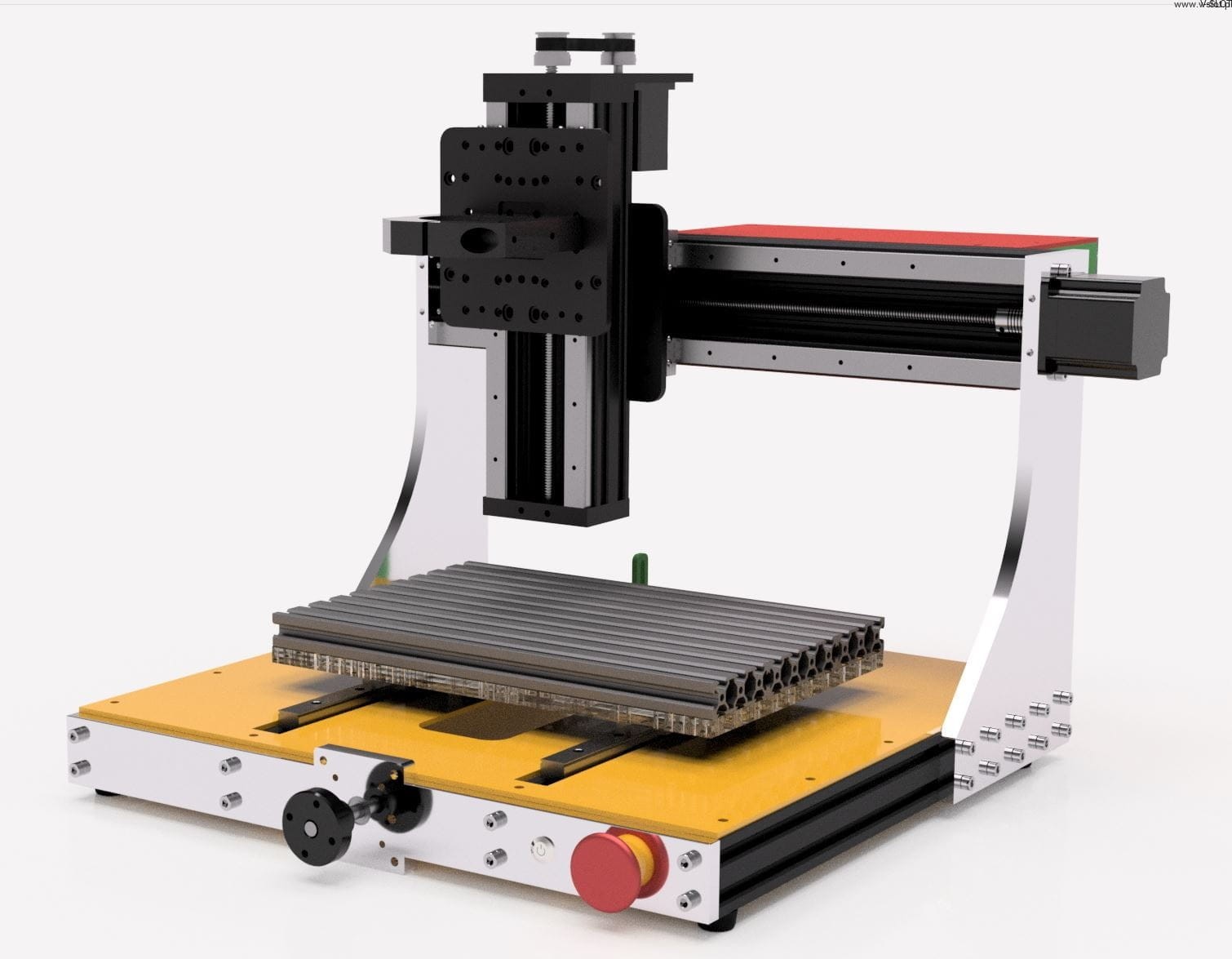

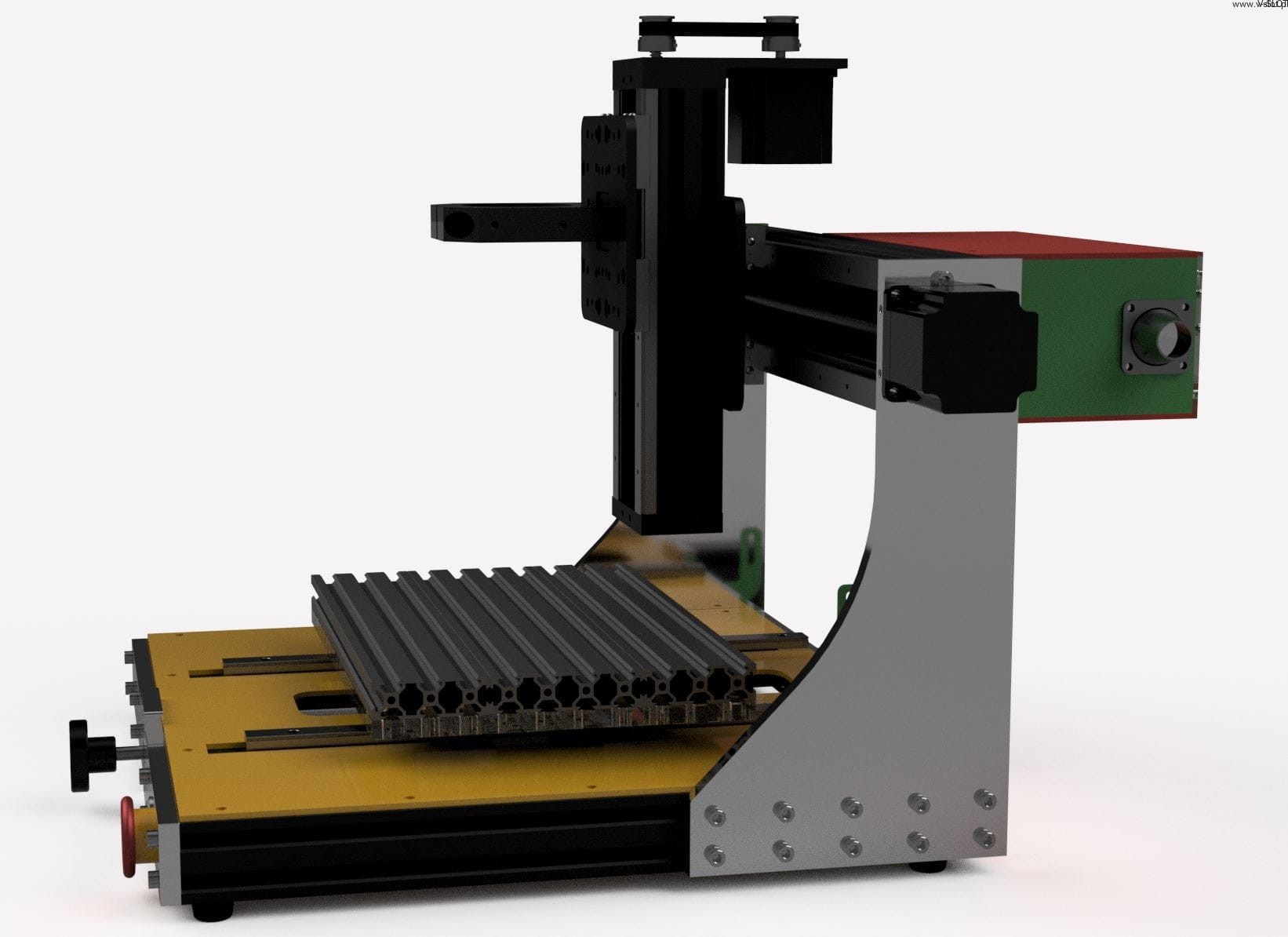

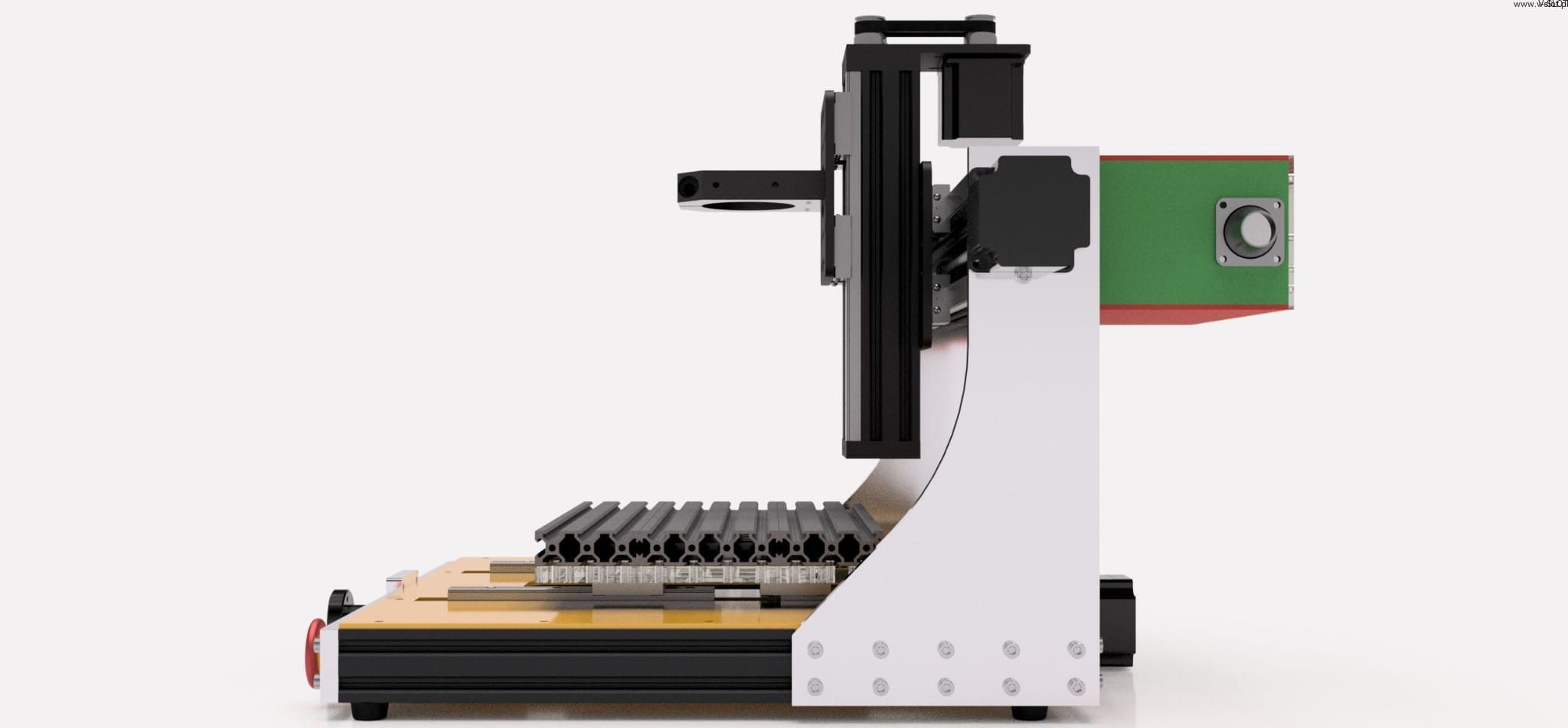

CNC FRÉZKA V-TROX

Stolní CNC frézka velmi tuhé konstrukce od společnosti V-SLOT Polska!

S velkým potěšením vám představujeme nejnovější konstrukci od společnosti V-SLOT Polska - stolní frézku V-TROX.
Zařízení bylo navrženo naší společností od základu, přičemž jsme vycházeli ze zkušeností, které máme s konstrukcí a návrhem větších CNC frézek.
Při vývoji konstrukce V-TROX jsme vycházeli z toho, že chceme rozšířit naši nabídku o zařízení, které nabídne co nejlepší výkon a rozumnou cenu.
Stejně jako většinu projektů vytvořených v naší společnosti jsme stroj navrhli tak, aby splňoval naše očekávání ve všech možných ohledech. A tak je V-Trox malá frézka, kterou mají lidé z našeho týmu doma a vytvářejí na ní mnoho netradičních projektů.

TECHNICKÉ ÚDAJE: VRO-TROX JE VYROBEN Z MATERIÁLU, KTERÝ JE VHODNÝ PRO VÝROBU A ÚDRŽBU STROJŮ:

• Model: V-TROX 1
• Vnější rozměry rámu (X/Y/Z): 425 x 420 x 450 mm (bez motorů a ovládací skříňky).
• Pracovní plocha (X/Y): 250 x 200 mm
• Maximální výška obrobku: cca 95 mm
• Hmotnost: cca 20 kg (bez motorů)
• Typ pohonu: šroub ACME
• Vedení os: Lineární vedení a lineární vozíky MGN 15.
• Maximální rychlost: 3500 mm/min
• Přesnost polohování: 0,01 mm
• Pracovní přesnost: 0,1 - 0,3 mm*.
• Materiál : Hliník a plast
  • Desky brány: Hliník 10 mm
  • Čelní desky: Hliník 10 mm
  • Profily pro osu Y: V-SLOT 2040
  • Profily pro osu X: C-BEAM 40x80
  • Profil pro osu Z: C-BEAM 40x80
• Stůl: Hliník, vyrobený z profilů V-SLOT 2080 a 2040.
• Motory: NEMA 23 175 oz-in (12,6 kg.cm) (NEMA 23 (23 kg.cm) je k dispozici také jako volitelné příslušenství).
• Řídicí jednotka: MKS + ovladače TB6600
• Řídicí software: M6600: ANO, (OpenBuildls Control)
• Koncové spínače: ANO, 3 ks (1 pro každou osu)
• Sonda pro osu Z: ANO
• Napájení: 230V/24V
• Spindle holder: Standardně 71 mm (volitelně 65 mm)
• Vřeteno: Vřeteno není součástí dodávky, volitelně lze zvolit DeWalt D26200

*Výkon závisí na mnoha faktorech, jako jsou : typ materiálu, typ vřetena, kvalita frézy, správné nastavení programu. Uvedený parametr je průměrná hodnota.

PRÁCE V MNOHA MATERIÁLECH

Stolní frézka V-TROX CNC je určena pro práci v širokém spektru materiálů.
V závislosti na fréze a vřetenu je možné pracovat s měkkými i tvrdými materiály, jako je například hliník.
Výběrem správných parametrů, frézy a vřetena vám frézka V-TROX umožní pracovat s:

• Pěnou a styrenem
• DPS
• měkké plasty
• Tvrdé plasty
• MDF, nábytkové desky, překližky atd.
• Měkké dřevo
• Tvrdé dřevo
• Hliník, bronz a měď

MALÁ FRÉZKA IDEÁLNÍ PRO VÝUKU A VÍCE....

Tato malá frézka byla navržena tak, aby ji mohl ve své malé dílně sestavit a obsluhovat téměř každý.
Je ideální pro lidi, kteří s CNC teprve začínají a chtějí získat znalosti a zkušenosti, než se rozhodnou pro koupi většího stroje.
Stroj je ideální jako první výukový CNC frézovací stroj, takže najde své místo doma, v dílně nebo ve škole a na vysoké škole.
Zklamáni by neměli být ani ti, kteří plánují používat tuto malou frézku jako pracovní stroj!
V-TROX se osvědčí také ve firmách jako jednotka pro výrobu prototypů a drobných součástek.

VAŠE PRVNÍ CNC FRÉZKA!

Pro ty, kteří chtějí začít své dobrodružství s CNC zařízením, vytváříme na našem kanálu YouTube speciální tutoriál, kde vás společně provedeme prvními kroky se strojem - od uvedení do provozu až po první projekty.

Na našem kanálu Kanál YouTube V-SLOT Polska najdete také spoustu dalších materiálů, které vás mohou inspirovat!

SNADNÉ PŘIPOJENÍ!

Po obdržení zařízení vám jeho zprovoznění zabere jen několik minut!
Konstrukce je téměř kompletně smontovaná, takže potřebujete pouze kus stabilního stolu, na který zařízení umístíte (řezačka má gumové nožičky), klasickou zásuvku 230 V a počítač s operačním systémem Windows nebo IOS.
Obdržíte všechny potřebné kabely (230V a USB) a software OpenBuilds Control pro ovládání stroje.

OPENBUILDS CONTROL

K ovládání zařízení potřebujete počítač s nainstalovaným systémem Windows (nejlépe Win10) nebo IOS. Připojte zařízení pomocí dodaného kabelu USB k počítači a nainstalujte software OpenBuilds Control, který obdržíte spolu se zařízením, na USB flash disk.
Nainstalujte software OpenBuilds Control, připojte USB k počítači, zapojte frézku do zásuvky 230 V a můžete ovládat osy X/Y/Z!
USB disk bude obsahovat také postproces pro software Fusion360, který vygeneruje soubory G-CODE, které nahrajeme do OpenBuilds Control a můžeme začít pracovat.

ELEKTRONICKÉ KOMPONENTY

Pro V-TROX jsme vybrali elektronické komponenty, které nabízejí dobrý poměr ceny a výkonu.
Řídicí jednotkou odpovědnou za řízení stroje je deska MKS s předinstalovaným softwarem GRBL.
Pohyb os zajišťují kvalitní krokové motory NEMA 23, které dobře fungují i na našich větších strojích.
Tři mechanické koncové spínače pro každou osu umožňují uvést stroj do nulové polohy pro každou osu. Celá jednotka je navíc v pracovním prostoru osvětlena LED lampou.
Celá jednotka je napájena kvalitním 24V zdrojem, který zajišťuje stabilní provoz.

MALÝ, ALE STABILNÍ!

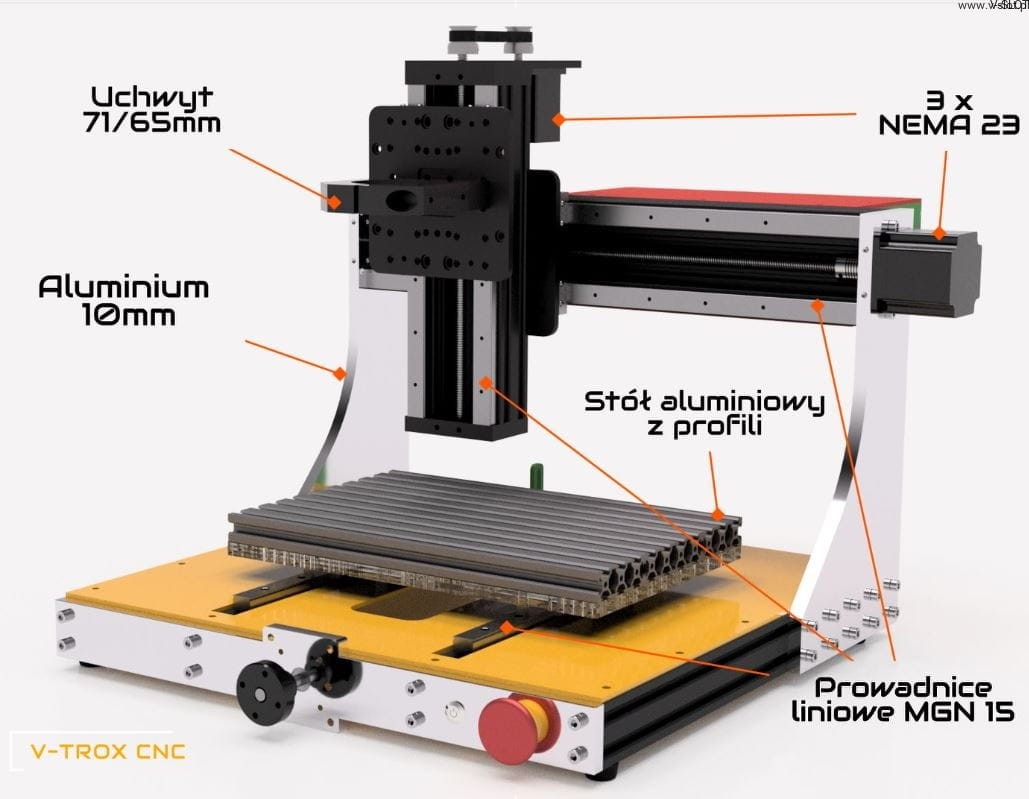

Navzdory svým malým rozměrům má V-TROX velmi robustní konstrukci.
Pro jeho konstrukci byly mimo jiné použity hliníkové desky o tloušťce 10 mm frézované v naší společnosti, hliníkové profily V-SLOT 2040 a profily C-BEAM o průřezu 40x80 mm!
Pohyb vozíků je možný díky použití lineárních vedení MGN15 , která zajišťují plynulý a stabilní pohyb každé osy.

VAŠE FRÉZKA - VAŠE VOLBA!

Sada obsahuje kompletní sestavenou stolní frézku V-TROX, která je připravena k uvedení do provozu. Vřeteno a frézy pro frézku si musíte zakoupit sami. Standardně je jednotka dodávána se sklíčidlem pro vřeteno o průměru 71 mm. S frézkou bude bezvadně fungovat vřeteno DeWalt D26200, které můžete rovněž zakoupit u naší společnosti. Pokud však již vřeteno máte nebo chcete zakoupit jiné vřeteno, můžete si vybrat sklíčidlo o průměru 65 mm nebo 51 mm. Ti, kteří chtějí využít 100 % možností stroje, mohou také vyměnit krokové motory za motory NEMA 23 (345 oz-in | 24,8 kg/cm).

DALŠÍ PŘÍSLUŠENSTVÍ

Pro frézku V-TROX vytváříme řadu přídavných komponent, které vám umožní rozšířit stroj a zvýšit možnosti CNC frézky. V našem obchodě bude k dispozici následující příslušenství kompatibilní s frézkou V-TROX:

• Vakuové podložky
• Pouzdro nástroje
• Diodový laser
• OptLaser
• Hliníkový stůl/podstavec (pro výměnu s hliníkovými profily)
• Stůl/podstavec z MDF
• Frézy Upínací kleště
• a mnoho dalšího
