Překryvná vrstva navržená pro desku Raspberry Pi Pico umožňuje, aby v případě náhlého výpadku napájení fungovala jako nepřerušitelný zdroj napájení (UPS). Modul je také vybaven rozhraním I2C, takže lze sledovat úroveň nabití baterie. Kromě toho je překryvný modul vybaven konektorem GPIO, který umožňuje jeho připojení k dalším překryvným modulům a vytvoření tzv. stacků. Součástí balení je Li-Pol baterie s kapacitou 600 mAh, která má konektor JST 2,0 mm.

Bezpečnostní poznámky:

1. Li-ion a Li-po baterie jsou známé tím, že jsou poměrně nestabilní a při nesprávném nabíjení nebo používání mohou být nebezpečné. Při nabíjení nebo vybíjení baterií se vyhněte opačnému zapojení pólů.
2. K nabíjení baterií také nepoužívejte horší nabíječku nebo nabíjecí panel.
3. Abyste se vyhnuli problémům, neměli byste míchat staré baterie s novými a musíte se vyvarovat používání baterií různých značek.
4. Při nákupu lithiové baterie je důležité se ujistit, že specifikace baterie je kompatibilní s rozšiřující deskou. Měli byste vybírat pouze baterie od oficiálních výrobců a ujistit se, že baterie budou pracovat stabilně a bezpečně. Je také dobré provést test stárnutí, abyste se ujistili, že jsou baterie v dobrém stavu.
5. Je důležité si uvědomit, že lithiové baterie mají omezenou životnost a jejich výkon se časem zhoršuje. Proto by měly být vyměněny, jakmile dosáhnou svého maximálního životního cyklu nebo po dvou letech provozu, podle toho, co nastane dříve.
6. Baterie by měly být skladovány pečlivě a správně, mimo dosah hořlavých a výbušných materiálů a mimo dosah dětí. Předejděte nehodám způsobeným neopatrným skladováním.

Hlavní funkce překryvné UPS pro Raspberry Pi Pico:

• StandardnĂ­ konektor Raspberry Pi Pico
• VestavÄ›nĂ˝ nabĂ­jecĂ­ ÄŤip pro baterie Li-Pol s dynamickou správou napájecĂ­ cesty
• Komunikace prostĹ™ednictvĂ­m I2C, sledovánĂ­ napÄ›tĂ­, proudu, vĂ˝konu a zbĂ˝vajĂ­cĂ­ kapacity baterie v reálnĂ©m ÄŤase.
• OchrannĂ˝ obvod proti pĹ™ebĂ­jenĂ­/vybĂ­jenĂ­, nadproudu, zkratu a zpÄ›tnĂ©mu pĹ™ipojenĂ­
• VestavÄ›nĂ˝ indikátor nabĂ­jenĂ­, napájenĂ­, snadná kontrola stavu baterie

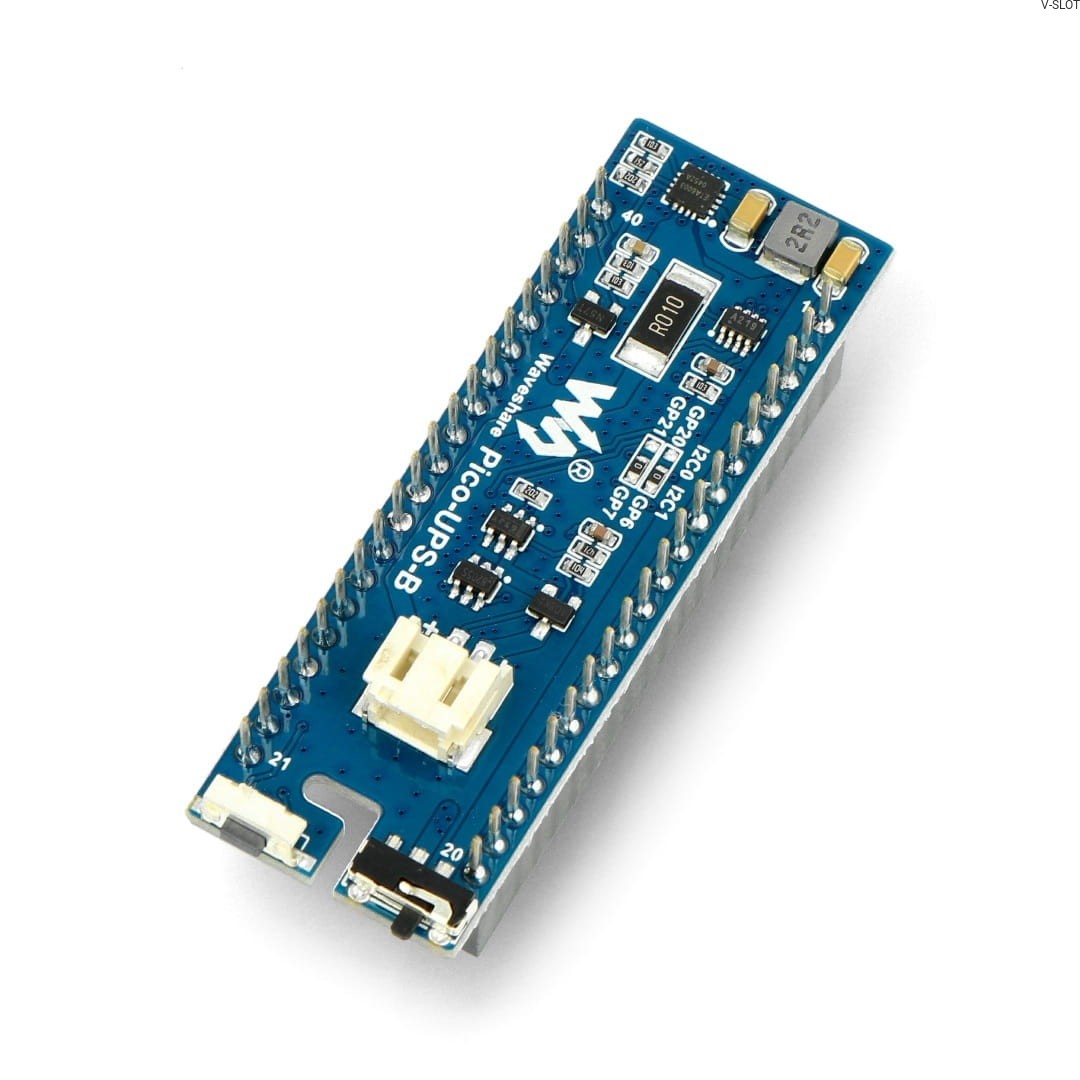

Rozložení součástek na desce:

1. Obvod nabĂ­jeÄŤky ETA6003
2. Napěťový/proudový monitorovací obvod INA219
3. Obvod ochrany Li-Pol akumulátoru S8261
4. Ochrana Li-Pol akumulátoru MOS FS8205
5. MOS s ochranou proti zpětnému nabití A03400
6. Obvod MOS s ochranou proti zpětnému nabití SI2305
7. Konektor Raspberry Pi Pico
8. Napájecí spínač
9. Tlačítko pro aktivaci ochrany po výměně baterie
10. Konektor baterie

Specifikace překryvné UPS:

• NabĂ­jecĂ­ napÄ›tĂ­: 5 V
• Komunikace: I2C
• PodporovanĂ© baterie: Li-Pol 3,7 V 600 mAh
• RozmÄ›ry: 60 x 21 mm

Obsah sady:

• UPS pĹ™ekryvná vrstva pro Raspberry Pi Pico
• Baterie Li-Pol 3,7 V 600 mAh
