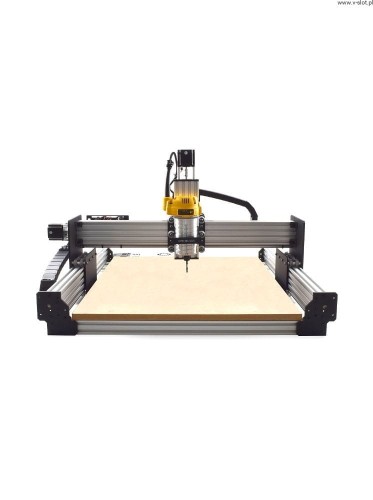

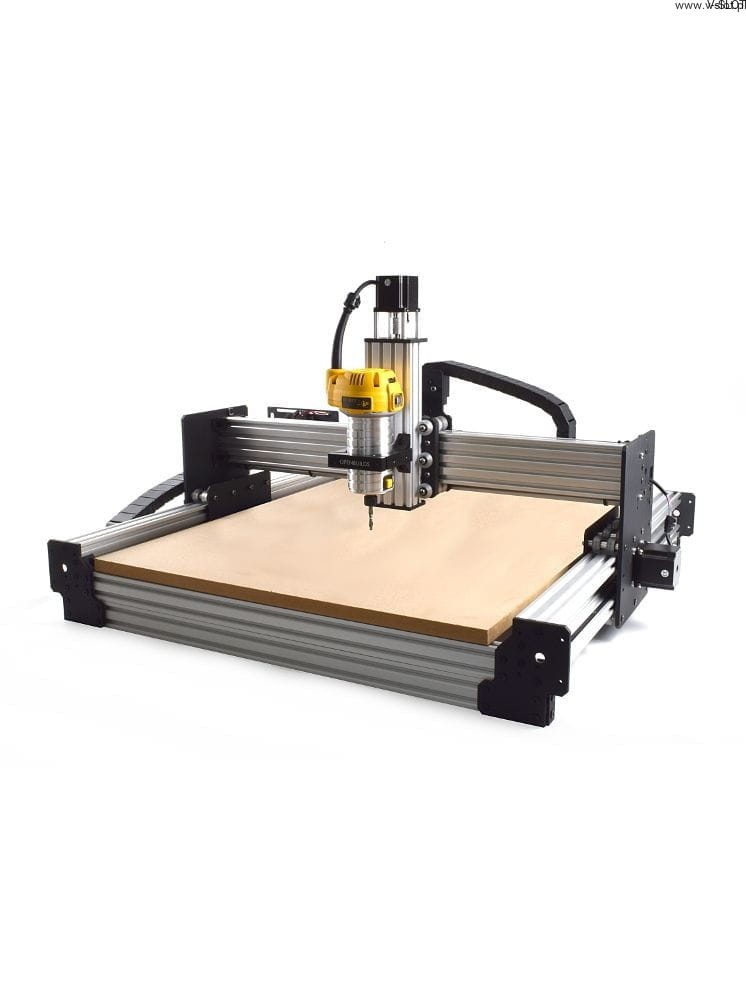

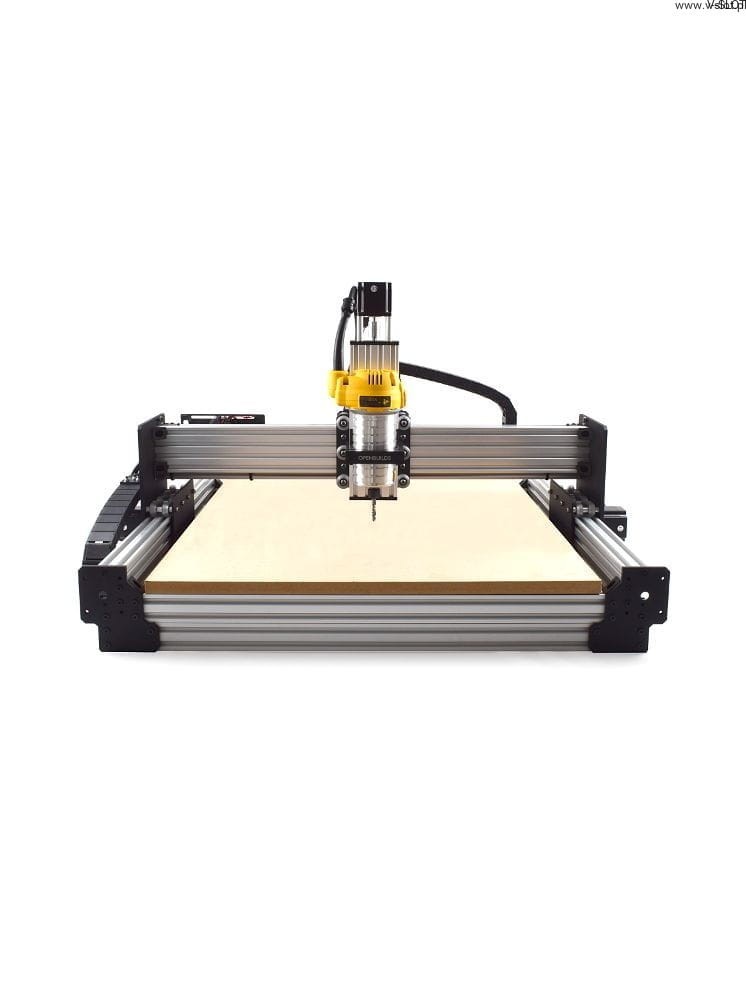

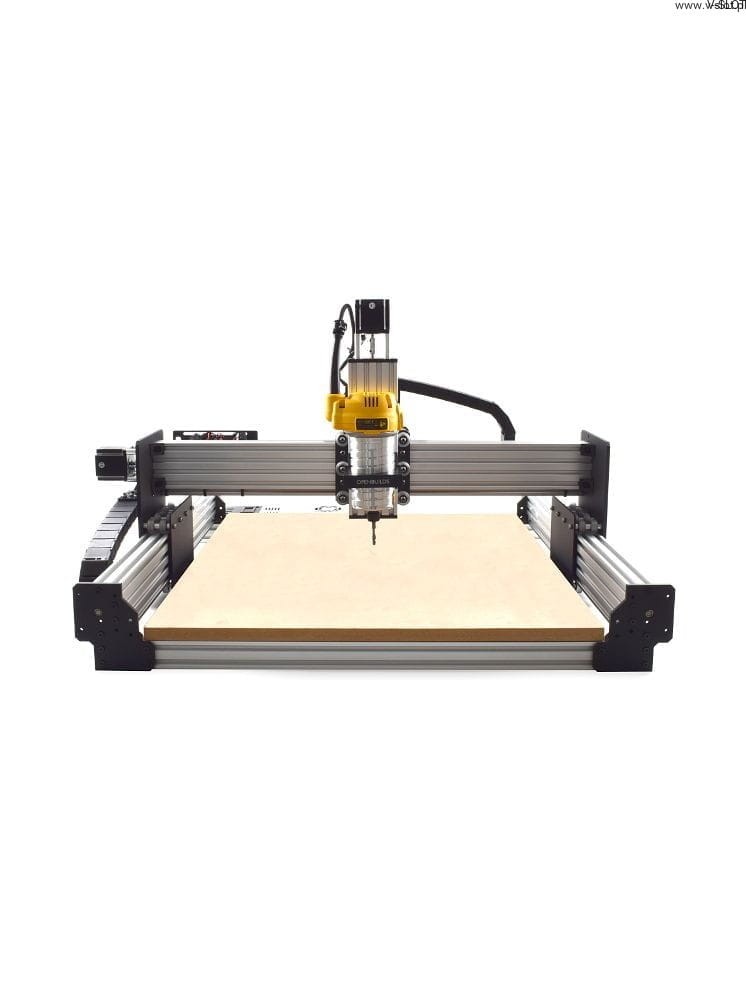

CNC frézka WorkBee - Kompletní sada k montáži

Sada obsahuje:
- mechanické díly WorkBee (profily, montážní desky, šrouby, řemeny atd.)
- krokové motory
- Elektronika

POZNÁMKA :
Stavebnice se dodává v samostatně sestavitelných dílech !

Volitelná výbava:
- Router
- Držák routeru
- Prachový kryt
- Komunikace Bluetooth

Několik slov o frézce WorkBee

WorkBee je nová konstrukce CNC stroje, která je vyvrcholením všech zkušeností, zpětné vazby a návrhů z prodeje CNC stroje OX za poslední 2 roky.
WorkBee dokáže přesně řezat pěnu, dřevo, plast nebo hliník o tloušťce až 25 mm.
Se sadou WorkBee CNC můžete vyrábět funkční technické díly, hračky, prototypy nebo cokoli jiného, co si dokážete představit.

Frézka WorkBee využívá systém V-Slot Extrusion.
Na osách X a Y se používají profily C-Beam.
Nosník C-Beam je nejen velmi stabilní a funkční, ale také umožňuje skrýt pohonné systémy před znečištěním. U systému WorkBee CNC se šroubovým pohonem jsou šrouby umístěny v kanálu "C", a jsou tak odstíněny od oblasti řezání. U konstrukce s použitím řemenu zębatt je řemen osy Y rovněž v kanálu "C", který je chráněn před vnějšími vlivy, řemen osy X není stíněný, ale protože se nachází nad řeznou plochou, není to problém.

Stroj WorkBee CNC používá celkem 48 x Xtreme Solid V Wheels.
Kola Xtreme jsou vyrobena z velmi tvrdého polykarbonátu, který snižuje stlačení kola a minimalizuje jeho opotřebení. Desky jsou vyrobeny z 6mm hliníku a mají ochranný eloxovaný povlak. Desky byly navrženy zcela od základu a byly pečlivě zváženy z hlediska funkčnosti, použitelnosti a snadné instalace.

Dva typy pohonu - řemenový nebo šroubový

Vzhledem k tomu, že šroubový pohon omezuje velikost osy na 1000 m, což činí jednotku se šroubovým pohonem maximálně 1000x1000 mm, lze jednotku zvolit ve dvou variantách.
Sada WorkBee, která místo šroubů používá ozubený řemen, může být dodána v rozměrech až 1500x1500mm!
Díky univerzálnosti montážních desek lze stroj rychle přestavět ze šroubového pohonu na ozubený řemen a naopak!

WorkBee CNC má také dvě různé konfigurace stolu.
První konfiguraci pro mělkou práci do hloubky 27 mm a druhou sníženou konfiguraci, která umožňuje práci až do hloubky 47 mm.

Verze se šroubovým pohonem, obrázek vpravo nahoře, ukazuje sníženou konfiguraci.

ÚPLNÁ SADA

Kompletní sada WorkBee obsahuje vše, co potřebujete k sestavení funkčního CNC stroje! Stavebnice CNC využívá mimořádně oblíbený řídicí systém Hobby CNC xPro.
CNC xPro je plnohodnotná řídicí jednotka GRBL a je vybavena čtyřmi výkonnými krokovými regulátory DRV8825, které jsou dostatečně výkonné pro provoz startovacích motorů NEMA23 o hmotnosti 175 oz, které jsou součástí CNC stroje.

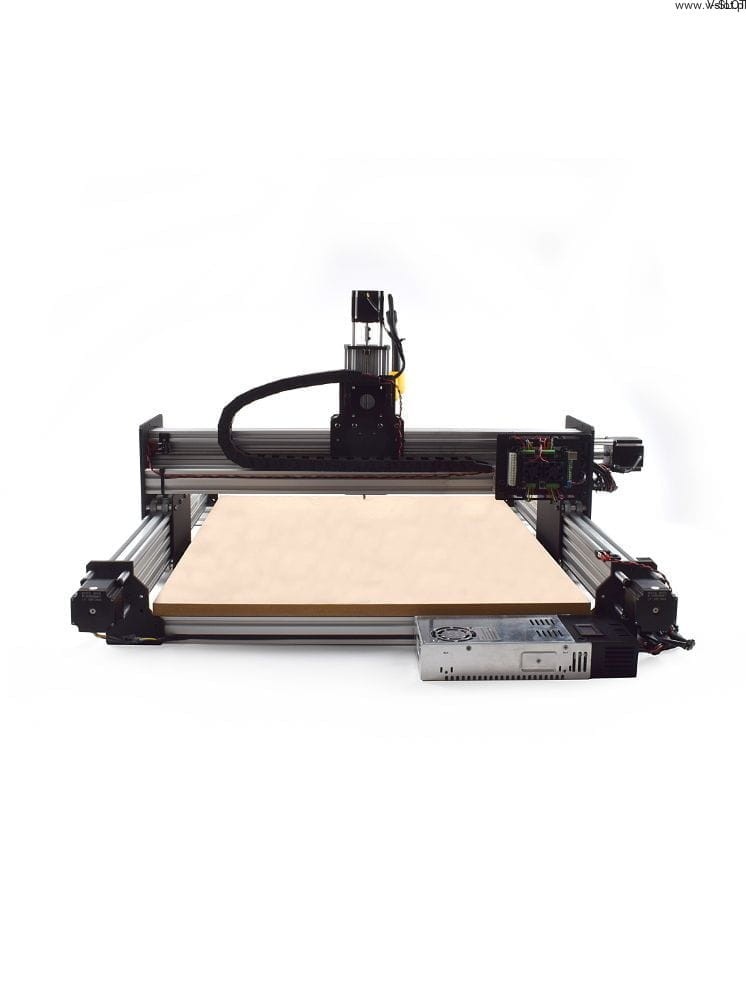

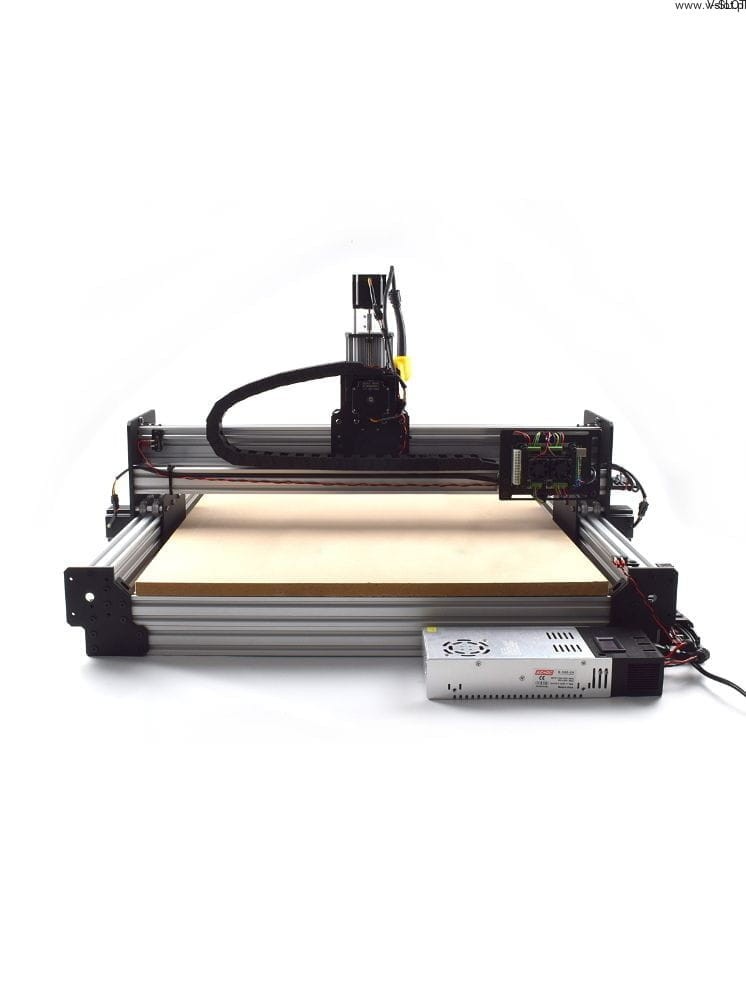

Systém CNC xPro v kombinaci s dodávanými 24V 350W napájecími zdroji a elektronickými chladicími systémy poskytuje spolehlivý stroj, který může snadno vykonávat velmi dlouhé práce.

Z bezpečnostních důvodů je u takového stroje nezbytné dobré vedení kabelů a my jsme se o něj postarali.
Stroj WorkBee CNC je dodáván s kompletním systémem vedení kabelů pro osy X a Y.

Volitelný držák frézy pro WorkBee je navržen tak, aby byl kompatibilní s frézou Dewalt 26200, Bosch Colt nebo jakoukoli jinou frézou s vnějším průměrem 71 mm.

Co obsahuje sada WorkBee ?

Kompletní stavebnice WorkBee obsahuje vše, co potřebujete k sestavení funkčního CNC stroje, s výjimkou MDF .
Podívejte se také na doplňky, které lze k objednávce přidat.

Součástí dodávky je software pro provoz stroje.
CAM software není součástí dodávky, ale lze jej zakoupit jako doplněk od nás nebo získat odjinud; se sadou WorkBee CNC lze používat bezplatné možnosti, jako je Fusion360 nebo SketchuCam.
Úplný přehled softwaru používaného k provozu stroje naleznete na kartě "Software" výše.

Veškerá počáteční práce je provedena za vás.
Patří sem řezání / závitování profilů, řezání šroubů ACME, pájení / krimpování vodičů.
K dokončení montáže jsou zapotřebí pouze základní nástroje, jako jsou klíče, klíče a šroubováky.

Další možnosti

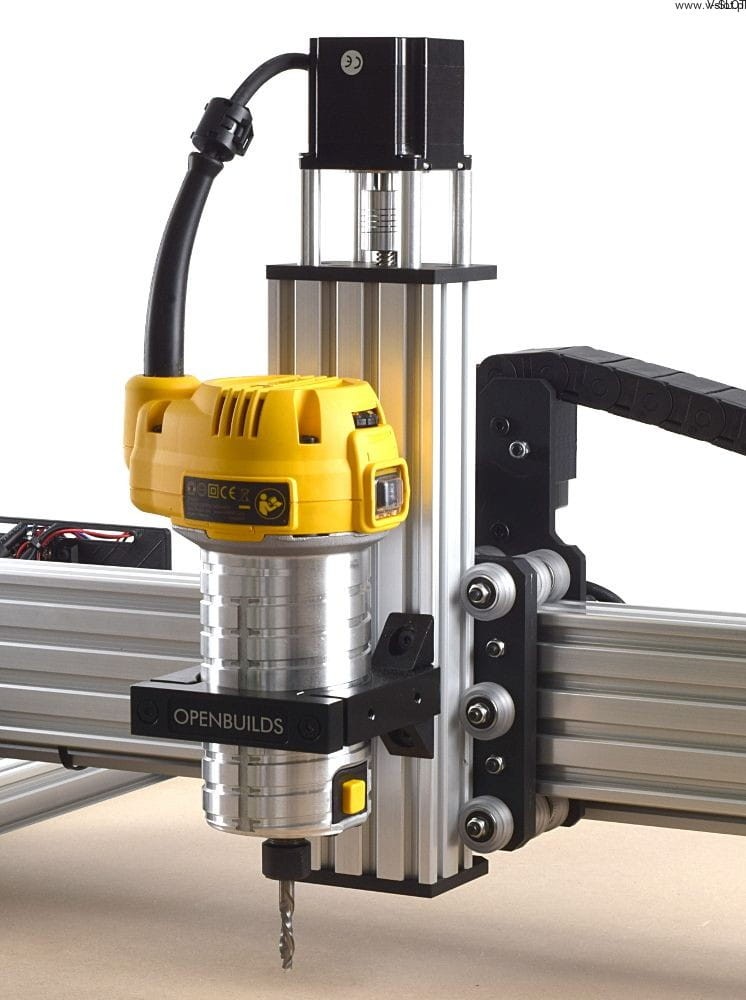

Rukojeť frézy

Ve výchozím nastavení se WorkBee nedodává s držákem frézy. Karta osy Z je široká 80 mm a má 4 otvory po 20 mm, což umožňuje namontovat držák, který umožňuje montáž libovolného nástroje - může to být vřeteno, laser nebo něco jiného.

K dispozici jsou tři možnosti uchycení frézy. První z nich je pouze držák frézy, jedná se o robustní hliníkový držák určený pro práci s jakoukoli externí frézou o průměru 71 mm. Součástí je veškerý hardware potřebný k montáži na osu Z.

Druhá varianta zahrnuje výše uvedený držák frézy a zařízení DeWalt D26200.
Jedná se o ruční kompaktní frézku o výkonu 900 W (výkon 620 W) s rychlostí 16 000-27 000 otáček za minutu a 1/4" upínáním.

Prachový kryt

Tato součást pomáhá zvýšit čistotu při provozu stroje.
Kryt udrží stroj v čistotě a umožní mu mnohem hladší chod.
Čistší stroj bude také znamenat, že se mechanické díly budou opotřebovávat mnohem pomaleji.
Prachový kryt také vytvoří vakuové prostředí pro řezání, odstraní třísky, a tím odvede teplo, což zlepší řezný výkon a prodlouží životnost frézy.
Pokud uvažujete o použití sady WorkBee CNC Kit ve výrobním prostředí, důrazně doporučujeme použití této součásti.

Součástka je speciálně navržena pro menší CNC stroje, jako je WorkBee, a pokryje všechny frézy s vnějším průměrem 71 mm, včetně frézy DeWalt D26200.
Je konstruována s průhlednou akrylovou deskou, která umožňuje sledovat řez při práci, a 2" kartáčem, který se magneticky připojuje k horní desce. Odnímatelný kartáčový kroužek umožňuje rychlý a snadný přístup k výměně vrtáků.

Software

WorkBee má následující pracovní software: CAD → CAM → G-Code Sender.

Odesílač G-kódu stáhne soubor vytvořený ze softwaru CAM a odešle jej do stroje prostřednictvím USB. Kromě toho můžete také spustit stroj, zadávat ruční příkazy a konfigurovat software . Doporučujeme program Universal G-Code Sender - program je k dispozici zdarma.

Software CAM vytváří dráhy nástrojů G-Code z návrhů CAD.
Software CAM ke stroji nedodáváme, pokud není zvolen jako volitelné příslušenství. Vyzkoušeli jsme téměř všechny dostupné nabídky a rozhodli jsme se pro software Vectric.
Jedná se o výkonný software, který se však velmi snadno používá.
Přehled různých dostupných verzí naleznete na kartě "Software" výše.

Zdůrazňujeme však, že sada WorkBee CNC je plně kompatibilní s jakýmkoli CAM softwarem, který umí exportovat G-Code, včetně bezplatných, jako jsou Fusion360 a Sketchucam.

Připojení

Stroj CNC je standardně připojen pomocí kabelu USB.
Kabel USB je velmi kvalitní, aby se minimalizovalo vnější rušení.
Kabely USB fungují dobře, ale mohou být náchylné k zasekávání.
U větších strojů může být problémem jejich omezená délka.

Tyto problémy řeší adaptér Bluetooth. Pomocí konektoru Bluetooth se ke stroji připojíte a ovládáte jej stejným způsobem jako při připojení kabelem USB. Použití adaptéru eliminuje riziko zamotání kabelu, odstraňuje obavy z elektrického rušení a umožňuje ovládání stroje ze vzdálenějšího počítače.

Technické specifikace zařízení WorkBee
