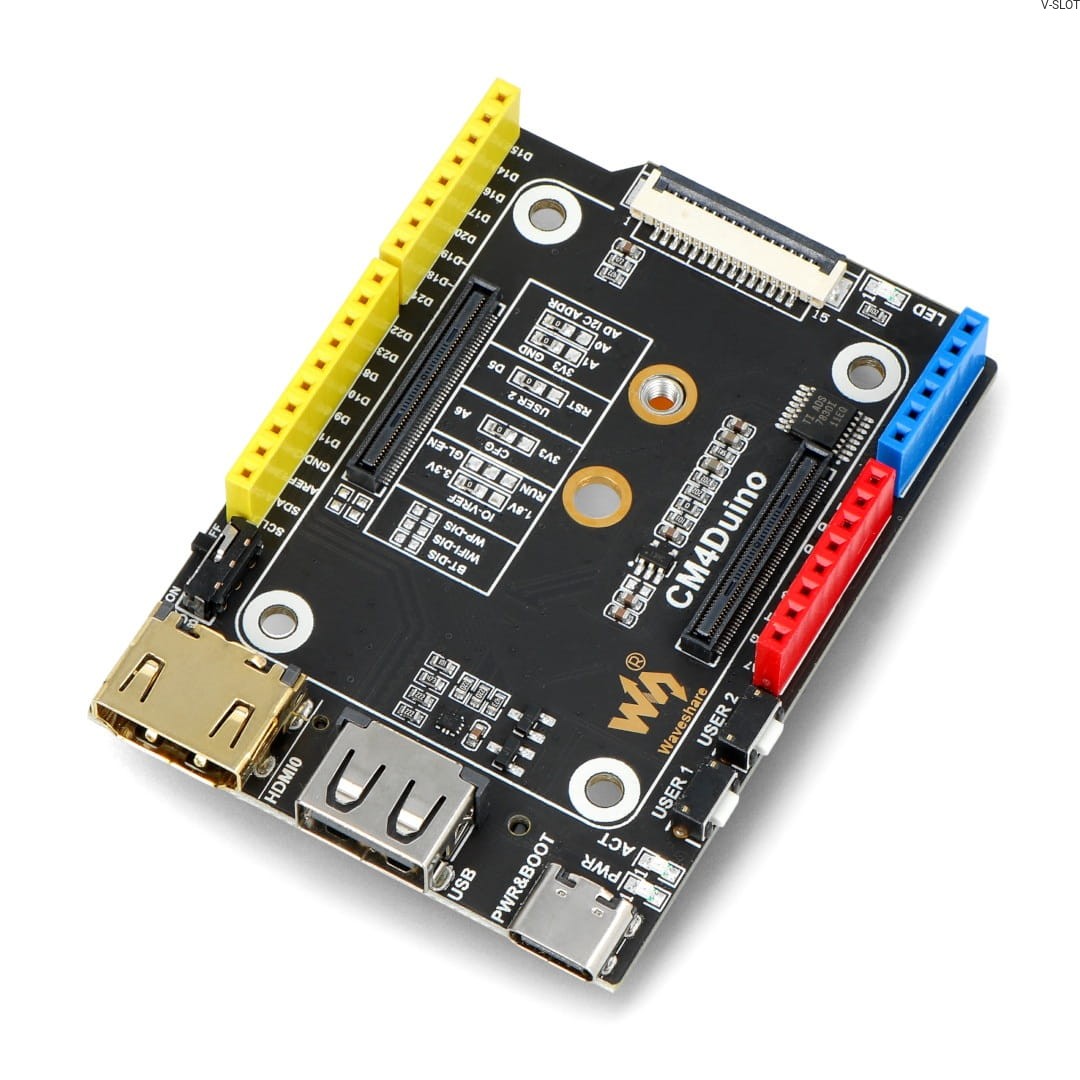

Základní deska CM4Duino je rozšiřující modul od společnosti Waveshare, který je navržen speciálně pro Raspberry Pi Compute Module 4 Lite / eMMC. Zařízení má speciální zásuvku, která umožňuje snadné připojení k modulu CM4. Rozšiřovač je vybaven řadou vyhrazených konektorů pro rozšíření možností modulu, které zahrnují 40 pinů GPIO, zásuvku M.2 M KEY, USB 2.0, CSI, konektor HDMI a slot pro kartu microSD. Deska je napájena napětím 5 V a má rozměry 73,58 x 53,34 mm.

Obsah sady:

• ZákladnĂ­ deska CM4Duino - rozšířenĂ­ pinĹŻ pro Raspberry Pi Compute Module 4 - kompatibilnĂ­ s Arduinem.

Raspberry Pi Compute Module 4 není součástí sady - je třeba jej zakoupit samostatně.

Uspořádání součástek na desce:

1. USB typu C - rozhraní pro napájení a nahrávání obrazu systému; lze napájet 5 V / 2 A, slouží jako nahrávací rozhraní eMMC
2. USB 2.0 - rozhraní pro připojení periferních zařízení
3. Port HDMI - podporuje výstup 4K 30 fps
4. Tlačítko přepínače BOOT - dvoustavové: ON - CM4 se zavádí do portu USB typu C; OFF - CM4 se zavádí do eMMC nebo na kartu microSD
5. Konektor CM4 - zásuvka pro připojení výpočetního modulu CM4
6. RozhranĂ­ CAM - rozhranĂ­ kamery MIPI CSI
7. LED - LED pro uživatelské programování
8. ADS7830 ADC čip - 8bitový ADC, rozhraní I2C, 8kanálový
9. Tlačítko - uživatelsky programovatelné tlačítko
10. GPIO - rozhranĂ­ Arduino GPIO
11. Funkční přepínač - podrobnosti o jeho použití viz popis funkčních pinů
12. Rozhraní M.2 - zásuvka M.2 M KEY, pro připojení komunikačního modulu nebo disku NVME SSD
13. Slot MicroSD - slot pro připojení paměťové karty microSD pro provoz výpočetního modulu Compute Module 4 Lite

Technické specifikace:

• Model: základnĂ­ deska CM4Duino
• Typ: rozšiĹ™ujĂ­cĂ­ deska, rozšiĹ™ovaÄŤ pinĹŻ
• UrÄŤenĂ­: kompatibilnĂ­ s Raspberry Pi Compute Module 4
• Konektory: 1:
• M.2 M KEY, pro pĹ™ipojenĂ­ komunikaÄŤnĂ­ho modulu nebo disku NVME SSD
• VĂ˝vody GPIO kompatibilnĂ­ s Arduinem
• RozhranĂ­ USB:
• 1x USB 2.0 typ A
• 1x USB typu C pro nahrávánĂ­ obrazu systĂ©mu
• Konektor kamery: 1x MIPI CSI-2 (15pinovĂ˝ 1 mm FPC konektor)
• Video konektor: 1x HDMI, podporuje vĂ˝stup 4K 30 fps
• Slot pro externĂ­ paměť: slot pro kartu microSD pro varianty Compute Module 4 Lite (bez pamÄ›ti eMMC)
• NapájecĂ­ napÄ›tĂ­: 5 V
• RozmÄ›ry PCB: 73,58 x 53,34 mm

Bezpečnostní opatření pro použití:

1. Aby nedošlo k poškození zařízení, neměla by být při zapnutém Compute Module 4 připojována ani odpojována jiná zařízení než USB a HDMI.
2. Rozhraní typu C lze použít jak pro napájení, tak jako rozhraní USB pro nahrávání videa, ale mějte na paměti, že pro přepínání funkcí je nutné použít přepínač BOOT.
3. Aby bylo zajištěno správné napájení modulu CM4, nepřipojujte při používání rozhraní typu C pro nahrávání obrazu jiná zařízení.
4. Při standardním používání zařízení CM4 je nutné napájení 5 V / 2 A, aby se předešlo problémům, jako je automatické vypnutí, snížení frekvence a dalším.
5. Rozhraní USB 2.0 je ve výchozím nastavení zavřené, ale pro jeho otevření přidejte do souboru config.txt příkaz "dtoverlay=dwc2,dr_mode=host".
