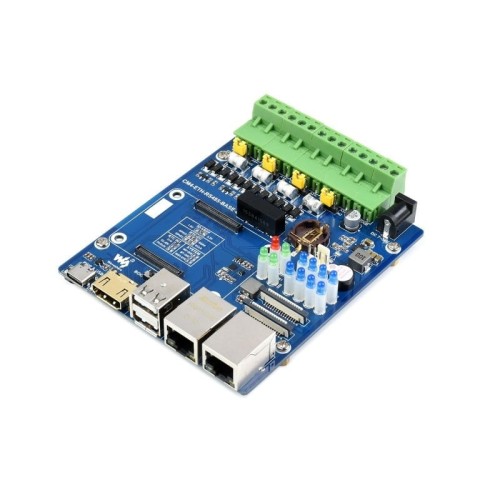

Společnost Waveshare vyvinula základní desku Dual ETH Quad RS485 Base Board (B), základní desku a rozšiřující modul pinů určený k rozšíření možností modulů Raspberry Pi CM4. Deska je vybavena speciálními konektory, které umožňují snadné připojení modulu CM4 a vyvedení základních rozhraní, jako jsou konektory 2x USB 2.0, 2x RJ45 Ethernet, HDMI, 2x CSI a 4x izolované rozhraní RS485. Uživatel tak má přístup k většímu počtu vývodů, což mu umožňuje flexibilněji a efektivněji rozšiřovat svůj návrh. Základní deska Dual ETH Quad RS485 Base Board (B) je ideálním řešením pro projekty, které vyžadují podporu několika zařízení a rozhraní současně, což zajišťuje stabilní připojení a efektivní provoz.

Technické specifikace: Vnitřní rozvodna je vybavena rozhraním pro připojení k síti:

• KompatibilnĂ­ s Raspberry Pi Compute Module 4.
• Vybavena gigabitovĂ˝m ethernetovĂ˝m konektorem RJ45, 100 Mb/s ethernetovĂ˝m konektorem RJ45
• Vybaven 4x izolovanĂ˝m rozhranĂ­m RS485
• RozhranĂ­ USB: 2x USB typu A
• RozhranĂ­ pro kameru: 2x port MIPI CSI-2 (15kolĂ­kovĂ˝ 1,0 mm konektor FPC)
• RozhranĂ­ pro video: 1x port HDMI, podporuje vĂ˝stup 4K 30 fps
• Hodiny reálnĂ©ho ÄŤasu (RTC) se záloĹľnĂ­ bateriĂ­
• Slot pro kartu MicroSD urÄŤenĂ˝ pro moduly RPI CM4 Lite
• 5V PWM regulátor ventilátoru se zpÄ›tnou vazbou
• Indikátory LED: 1x indikátor napájenĂ­, 1x indikátor stavu CM4, 2x uĹľivatelská LED, 8x indikátor komunikace RS485.
• NapájenĂ­: 7 V aĹľ 36 V
• RozmÄ›ry: 93,6 x 108,8 mm

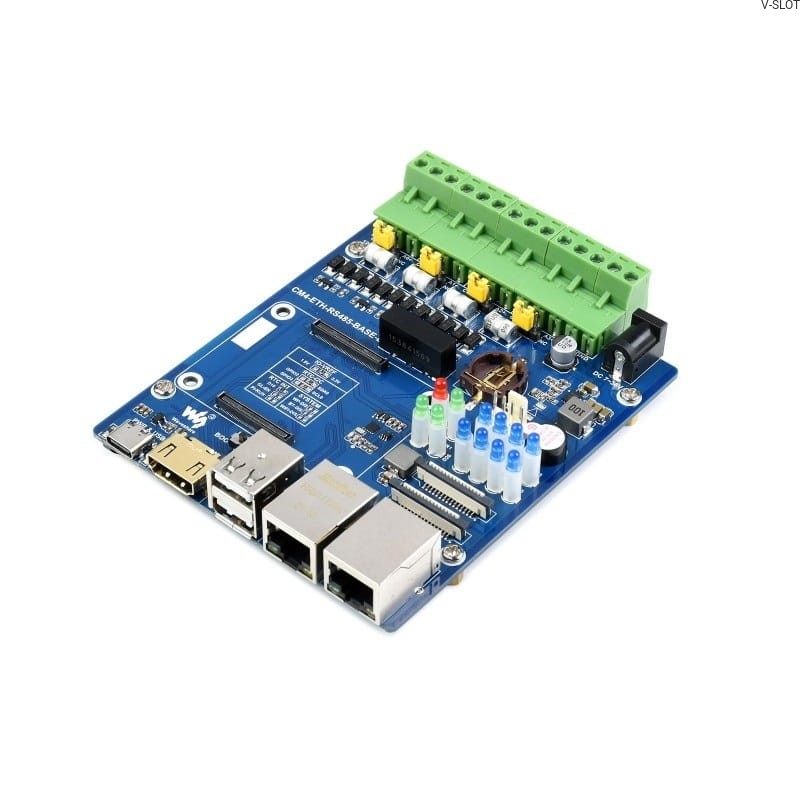

Uspořádání součástek na desce:

1. Zásuvka CM4 pro všechny výpočetní moduly 4.
2. IO-VREF
3. RTC-12C: výběr sběrnice 12C pro RTC
4. RTC INT: výběr vývodu pro přerušení RTC
5. SYSTEM: Konfigurace systémových funkcí
   WP-DIS: Zabraňuje přepisování EEPROM
   BT-DIS: Vypíná funkci Bluetooth, POUZE pro CM4 s variantou s anténou
   WIFI-DIS: Vypíná funkci WiFi, POUZE pro CM4 s variantou s anténou
6. Přepínač zavádění
   ON: CM4 se zavede z rozhranĂ­ USB typu C
   OFF: CM4 se zavede z eMMC nebo karty microSD.
7. RozhranĂ­USB typu C
   Když je přepínač BOOT v poloze "ON", USB lze použít jako programovací port USB nebo jako port stejnosměrného napájení
   Když je přepínač BOOT v poloze "OFF", port USB lze použít pouze jako port stejnosměrného napájení.
8. Port HDMI0
9. Port USB 2x
10. Konektor GigabitovĂ˝ RJ45 Ethernet
11. Konektor Ethernet 100 Mb/s
12. CAM0 a CAM1: 2x porty kamery MIPI CSI
13. Bzučák
14. Konektory ventilátoru
15. Zásuvka baterie RTC
16. IndikátorRS485 TX/RX
    TXn: indikátor TX pro kanál n
    RXn: indikátor RX pro kanál n
17. Uživatelské LED diody
    USER0: ovládání GPIO20
    USER1: ovládání GPIO26
18. Indikátor napájení PWR
19. Indikátor provozního stavu Raspberry Pi
20. DC zásuvka (7 V až 36 V DC)
21. Šroubovací konektor pro napájení (7 V až 36 V DC)
22. Svorka RS485: 4x izolovaná svorka RS485 s rastrem 5,08 mm.
23. Propojka pro výběr vyvažovacího odporu
24. Volba provoznĂ­ho reĹľimu RS485
    PlnÄ› automatickĂ˝: automatickĂ˝ reĹľim, snadno ovladatelnĂ˝ softwarem, s nĂ­zkou zatĂ­ĹľitelnostĂ­
    Poloautomatický: poloautomatický režim, který vyžaduje ruční přepínání TX/RX, s vysokou spolehlivostí a vysokou zatížitelností
25. Šifrovací čip ATSHA204, který poskytuje vícenásobné šifrování pro zajištění bezpečnosti a spolehlivosti dat.
26. Slot pro kartu MicroSD
