Nabízíme rozšíření pro výpočetní modul 4, které se skládá z rozšířeného expandéru vedení. Deska obsahuje řadu užitečných rozhraní a také klec pro tři baterie, což umožňuje bezdrátové napájení CM4. Při použití našeho produktu, základny CM4-PoE-UPS, získá uživatel ještě více možností, včetně rozhraní USB, stejnosměrného proudu a možnosti napájení přes PoE. Rozšiřovač je dále vybaven 2 konektory HDMI, 4 konektory USB 2.0, 1 konektorem USB typu C pro programování, 2 kontrolkami, 1 konektorem Gigabit Ethernet, 40 piny GPIO pro připojení periferií, 1 konektorem DSI, 2 konektory CSI, 1 slotem M.2 KEY a slotem pro paměťovou kartu microSD.

Speciální vlastnosti základny CM4-PoE-UPS:

• NavrĹľeno pro pouĹľitĂ­ s CM4
• Umožňuje bezdrátovĂ© napájenĂ­ modulu a další tĹ™i moĹľnosti externĂ­ho napájenĂ­: rozhranĂ­ USB, DC a PoE.
• Obsahuje ochrannĂ© obvody proti pĹ™ebitĂ­/vybitĂ­, zkratu a pĹ™epĂłlovánĂ­.
• Je vybaven gigabitovĂ˝m ethernetovĂ˝m konektorem RJ45, integruje obvod PoE vyhovujĂ­cĂ­ standardu 802.3af (5 V/2,5 A).
• Vybaven konektorem M.2 KEY pro pĹ™ipojenĂ­ disku NVME SSD nebo komunikaÄŤnĂ­ho modulu s rozhranĂ­m PCIE M.2 KEY
• MoĹľnost nabĂ­jenĂ­ bateriĂ­ a souÄŤasnĂ©ho napájenĂ­ systĂ©mu z externĂ­ho zdroje energie
• V případÄ› absence externĂ­ho zdroje napájenĂ­ se automaticky pĹ™epne na napájenĂ­ z baterie, ÄŤĂ­mĹľ je zajištÄ›n bezproblĂ©movĂ˝ a nepĹ™etrĹľitĂ˝ provoz systĂ©mu
• VestavÄ›nĂ© konektory CSI a DSI majĂ­ kaĹľdĂ˝ 22 pinĹŻ s rastrem 0,5 mm, pro pouĹľitĂ­ s kamerou a displejem se doporuÄŤuje zakoupit adaptĂ©r CSI a adaptĂ©r DSI s 15pinovĂ˝mi konektory s rastrem 1 mm

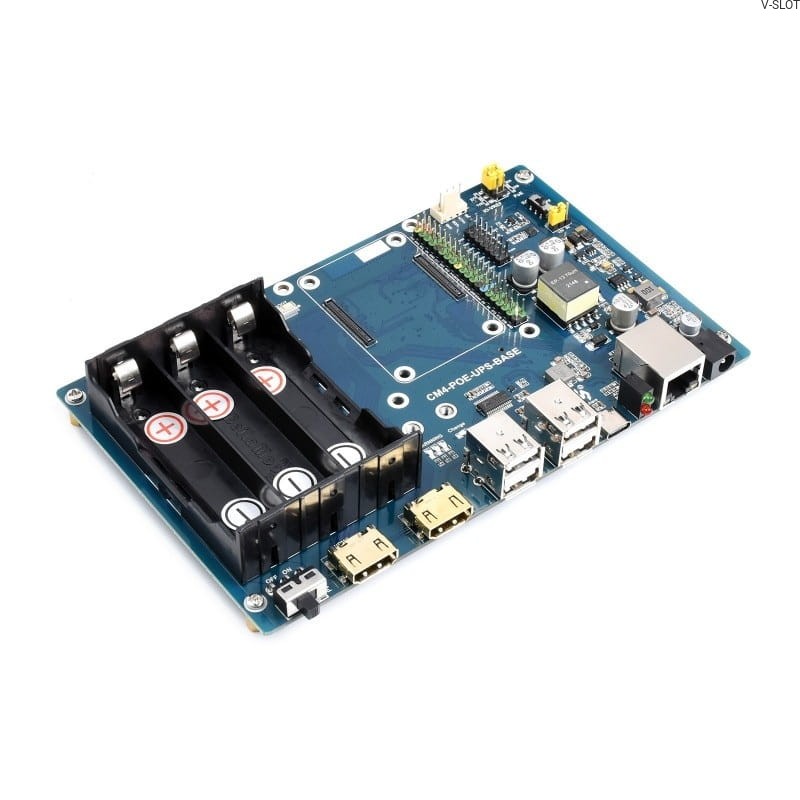

Uspořádání součástí na desce:

Základní deska CM4-PoE-UPS obsahuje rozhraní, jako jsou:

• Klec na baterie 3x 18650
• NapájenĂ­ - uĹľivatelskĂ© tlaÄŤĂ­tko
• 2x konektor HDMI
• 4x konektor USB 2.0
• 1x konektor USB typu C pro programovánĂ­
• 2x stavová LED dioda indikujĂ­cĂ­ provoz CM4
• 1x konektor Gigabit Ethernet
• 1x DC zásuvka
• Konektory pro pĹ™ipojenĂ­ ventilátoru
• 40 pinĹŻ GPIO
• Slot pro pĹ™ipojenĂ­ vĂ˝poÄŤetnĂ­ho modulu Raspberry Pi 4
• 1x konektor DSI
• 2x konektor CSI
• 1x slot M.2 KEY
• Slot pro paměťovou kartu microSD
• Slot na baterii pro RTC

Technické specifikace:

• KompatibilnĂ­ s Raspberry Pi Compute Module 4
• VestavÄ›ná klec na baterii: ano
• 3x slot 18650 pro lithium-iontovou baterii (baterii je tĹ™eba zakoupit zvlášť)
• Vybaveno gigabitovĂ˝m ethernetovĂ˝m konektorem RJ45
• IntegrovanĂ˝ obvod PoE kompatibilnĂ­ se standardem 802.3af (5 V/2,5 A)
• RozhranĂ­ USB: 4x USB2.0 typu A
• Konektory:
• 40 pinĹŻ GPIO Raspberry Pi
• Zásuvka M.2 KEY pro pĹ™ipojenĂ­ NVME SSD nebo komunikaÄŤnĂ­ho modulu s rozhranĂ­m PCIE M.2 KEY
• Konektor displeje: 1x port MIPI DSI (22pinovĂ˝ konektor FPC 0,5 mm).
• Konektor kamery: MIPI CSI-2 2x port (22pinovĂ˝ 0,5mm konektor FPC)
• Video konektor: HDMI 2x, podporuje vĂ˝stup 4K 30 fps
• RTC: vestavÄ›nĂ© hodiny reálnĂ©ho ÄŤasu se slotem pro baterii a moĹľnostĂ­ probuzenĂ­ VĂ˝poÄŤetnĂ­ modul 4
• Paměť: slot pro paměťovou kartu microSD pro Compute Module 4 Lite (bez eMMC)
• Konektor ventilátoru: 5 V / 12 V s variabilnĂ­ regulacĂ­ otáček
• Indikace provozu: 2x LED
• NapájecĂ­ napÄ›tĂ­: 7 V aĹľ 36 V
• RozmÄ›ry desky: 175 x 108 mm
