PODSTAVEC PRO HOBLÍKY NA DŘEVO S DRÁŽKOU VE TVARU V

Dřevěné hoblovky dostupné v obchodě V-SLOT jsou vyrobeny z konstrukčních hliníkových profilů V-SLOT. Díky použití profilů lze hoblíky i další konstrukce rozšířit o další komponenty.
Podstavec hoblíku je příslušenství, které umožňuje montáž hoblíku na speciálně navrženou konstrukci z hliníkových profilů V-SLOT 2040, díky níž se mimo jiné zvyšuje tuhost zařízení. Tato součást může být velmi užitečná i v případě, že nemáte k dispozici jednoduchý pevný stůl/podstavec, na který byste mohli umístit hoblík i dřevo, které hodláte opracovávat.

CO JE SOUČÁSTÍ SADY:

ZÁKLADNÍ PRVKY :

Základní prvky, které najdete v obdržené sadě, jsou:

• SPOJOVACÍ DESKA S 2 BOTAMI, HW1081PC, 4 ks (Pro spojení hoblíku se základnou).
• ÚHLOVÝ SPOJOVACÍ PRVEK 90°, HW1083, 8 PLECHŮ (pro upevnění blokovacích a podpěrných profilů).
• T-NUT TYP L DVOJITÝ, HW1114BC, 10 ks (k připojení profilů k rámu).
• T-ŠROUBY M5, HW1112NK, 3 BALENÍ (pro sešroubování profilů a příslušenství).
• T-NUT M5, HW1112NK, 3 BALENÍ (pro sešroubování profilů a příslušenství)
• Profil 2060 SILVER, 250MM LONG (pro dodatečné nastavení výšky)

Výše uvedené součásti spolu s hliníkovými profily umožňují sešroubování podstavce. Sada po částech pro vlastní montáž.

HLINÍKOVÉ PROFILY:

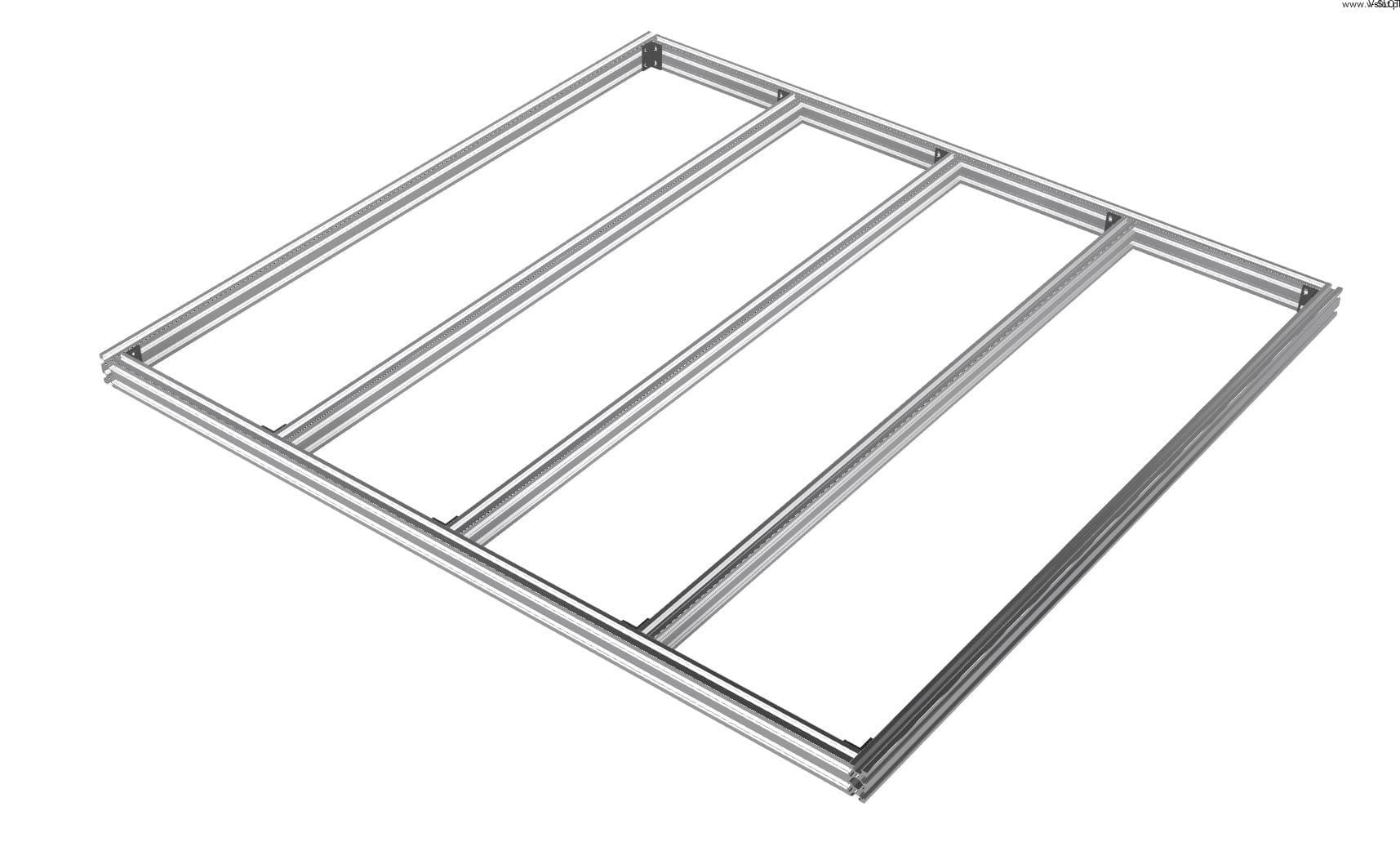

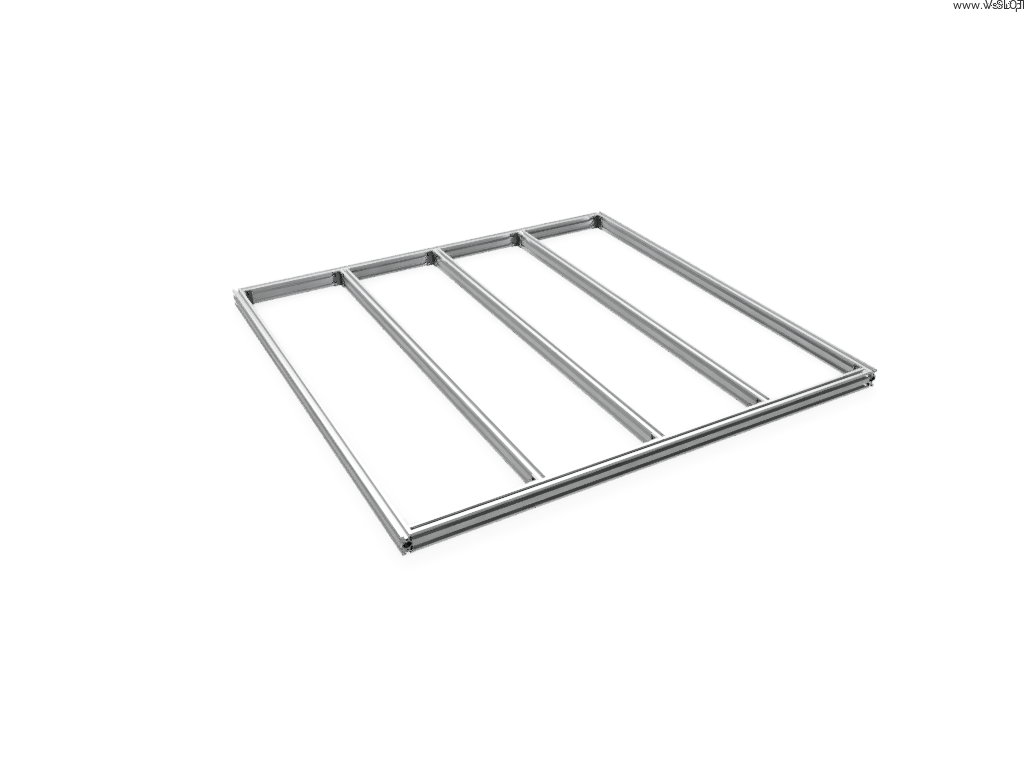

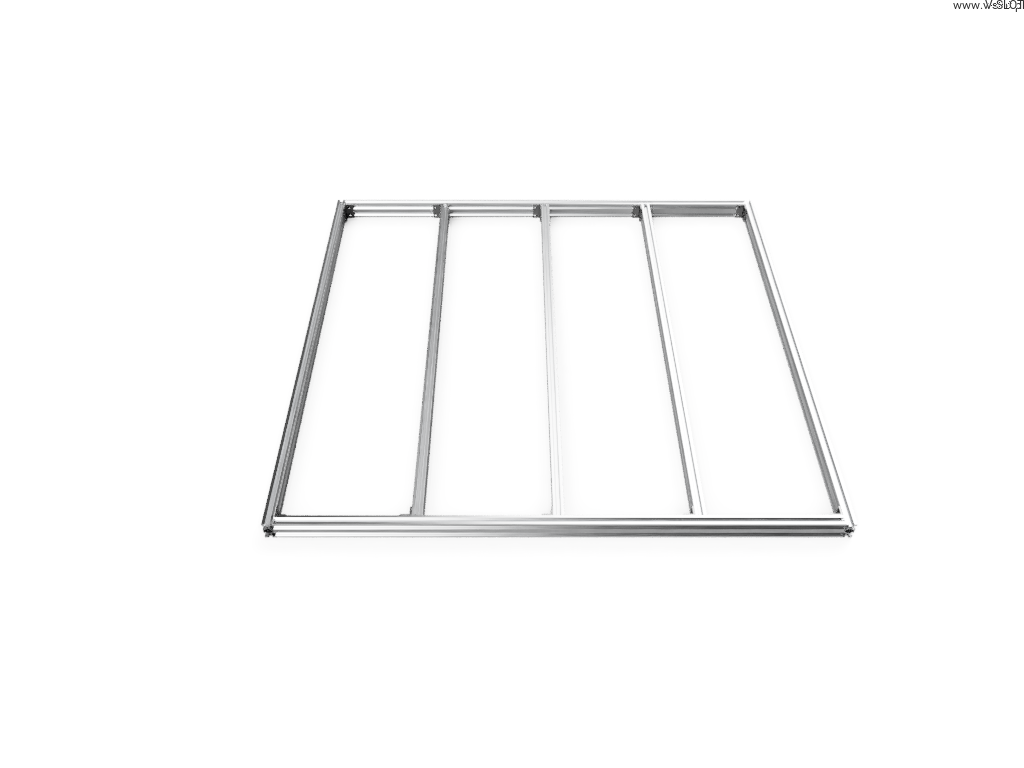

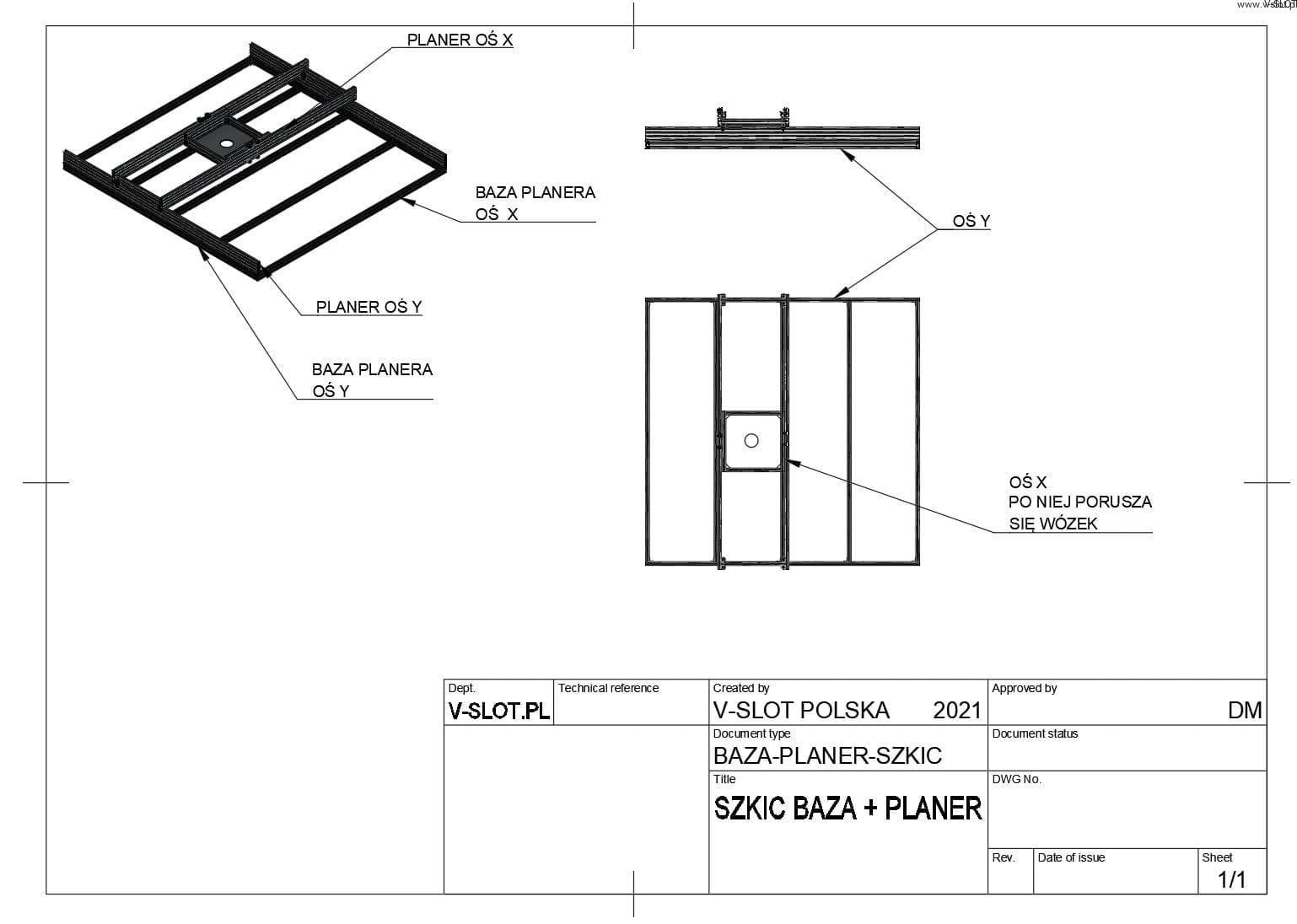

Kromě výše uvedených základních prvků obdržíte hliníkové profily V-SLOT řezané na míru, aby odpovídaly velikosti vašeho plánovače.
Součástí sady jsou tyto profily:

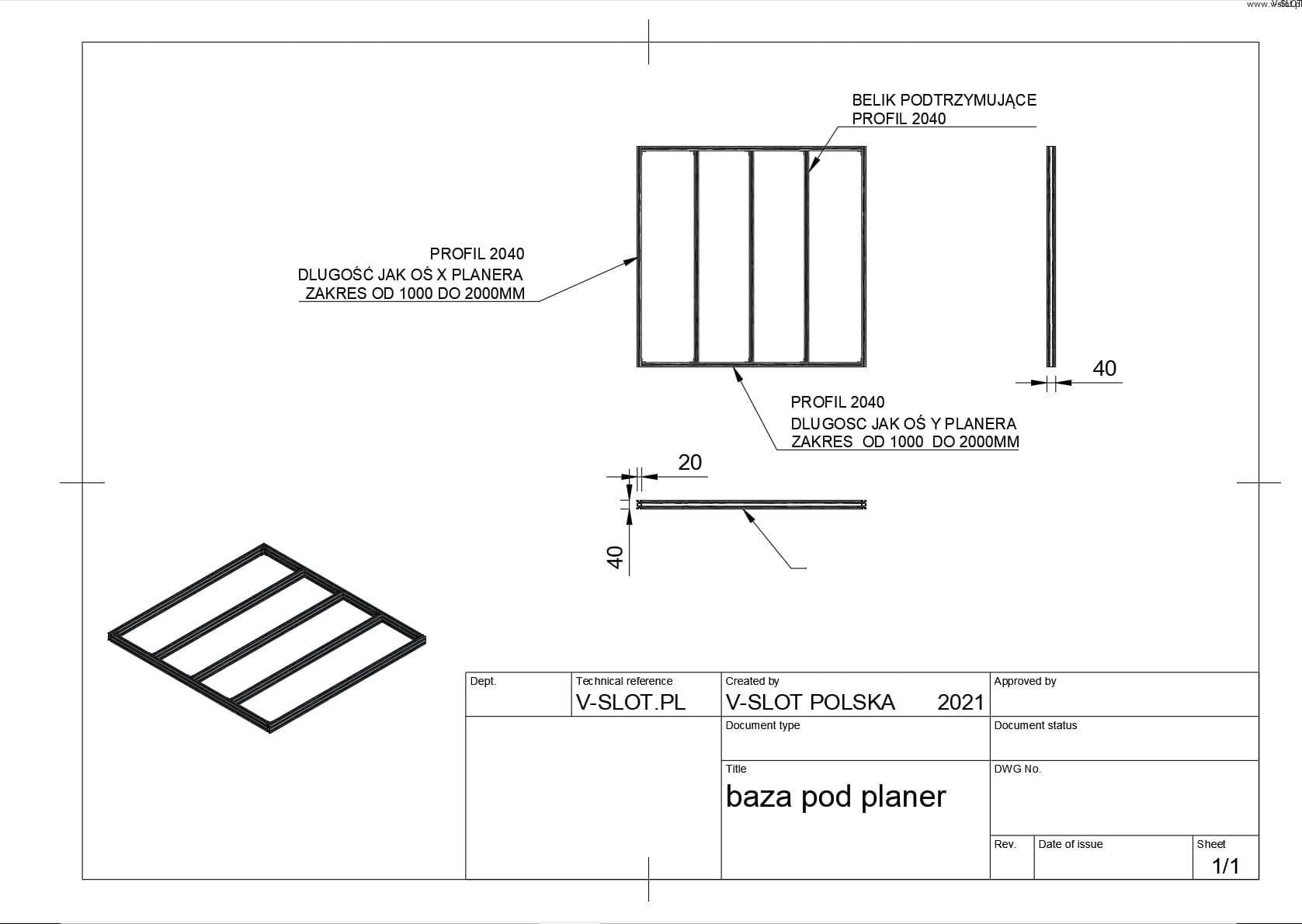

• Profil V-SLOT 2040 , 2 ks , délka = podle délky osy Y hoblovky - 40 mm (nutno vybrat v ceně) (vnější rám).
• Profil V-SLOT 2040 , 2 ks , délka = podle délky osy X hoblovky (nutno vybrat v ceně) (vnější rám).
• Profil V-SLOT 2040, 3 ks , délka = podle délky osy X hoblíku - 40 mm (vnitřní nosné rámy).
• Profil V-SLOT 2060, 2 ks, délka = 2/3 délky osy Y.

DALŠÍ PŘÍSLUŠENSTVÍ A FUNKCE ZÁKLADNY HOBLOVKY

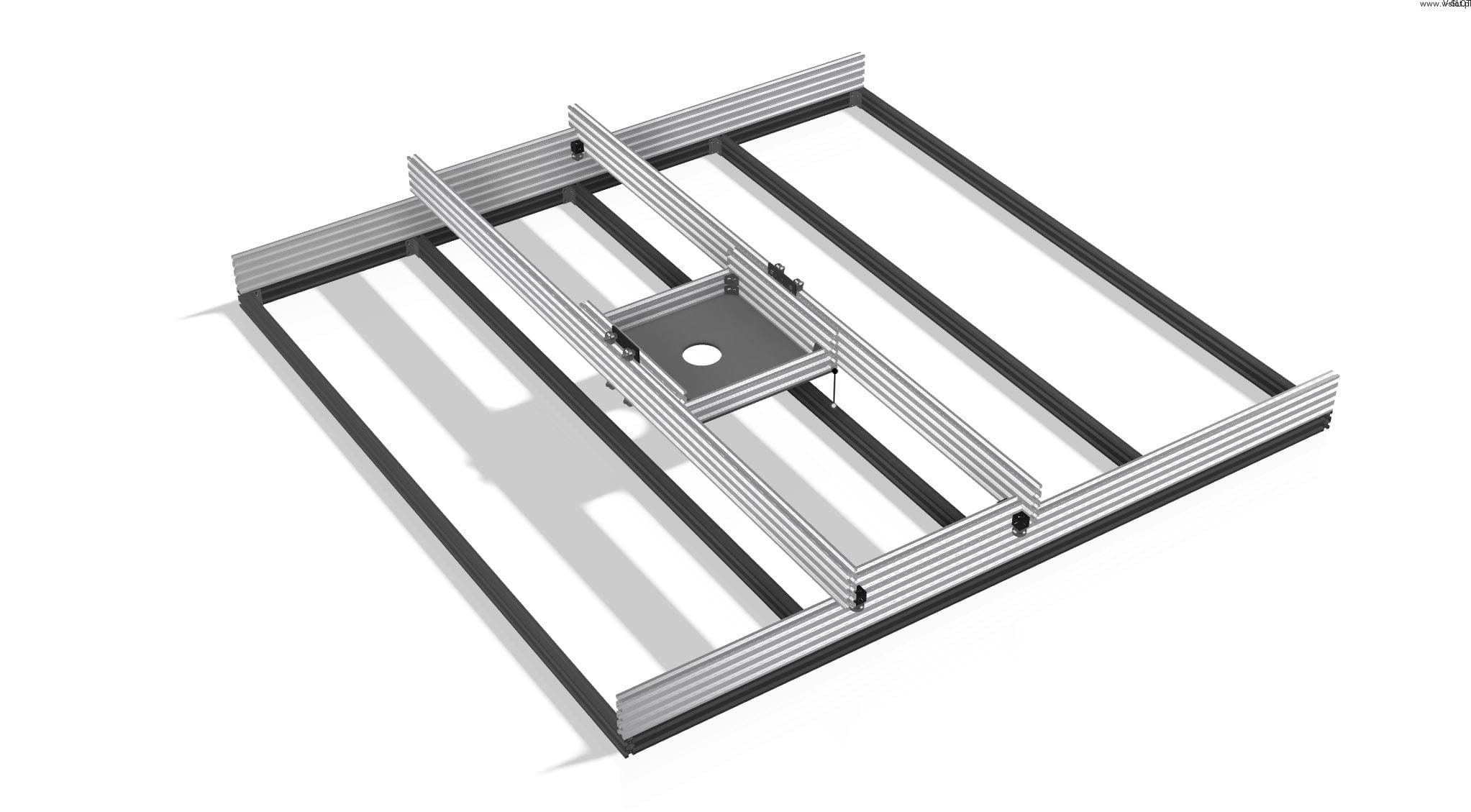

Jak bylo popsáno výše, základna umožňuje upevnit konstrukci hoblíku na dřevěnou podložku, takže se zvýší tuhost konstrukce.
Základnu lze umístit na stůl nebo na podlahu a obrobek bude spočívat na nosných trámech základny, čímž se zajistí rovná základna pro náš materiál.

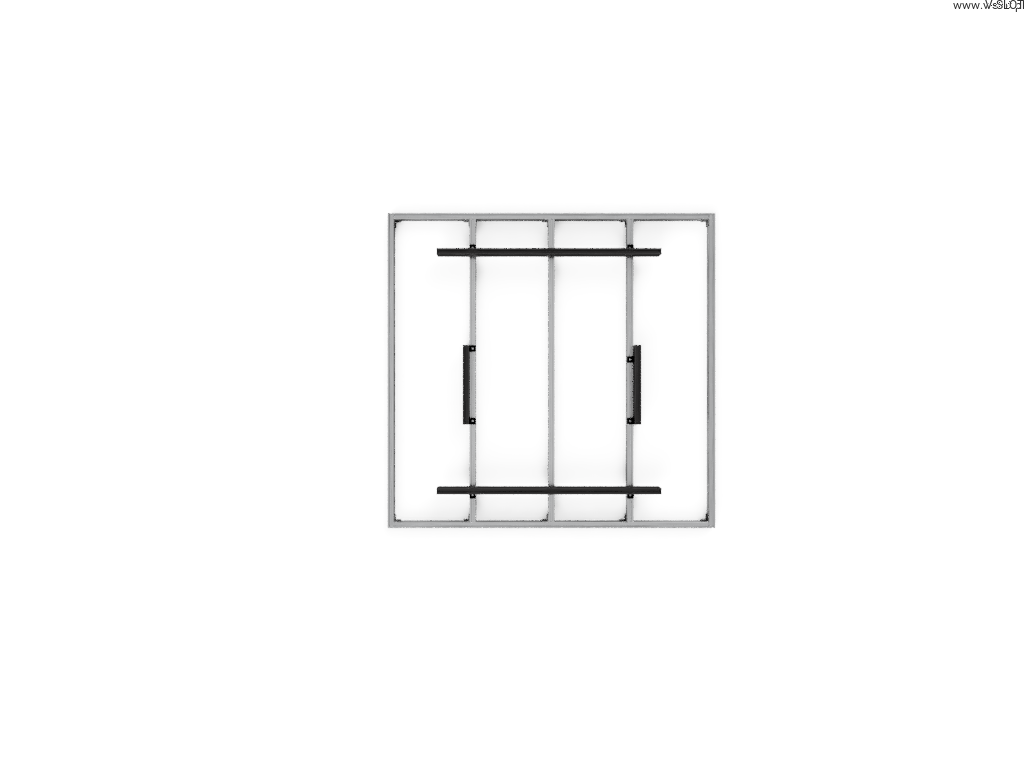

Díky použití hliníkových profilů lze středové nosníky umístit v různých vzdálenostech, aby podporovaly různé velikosti materiálu.

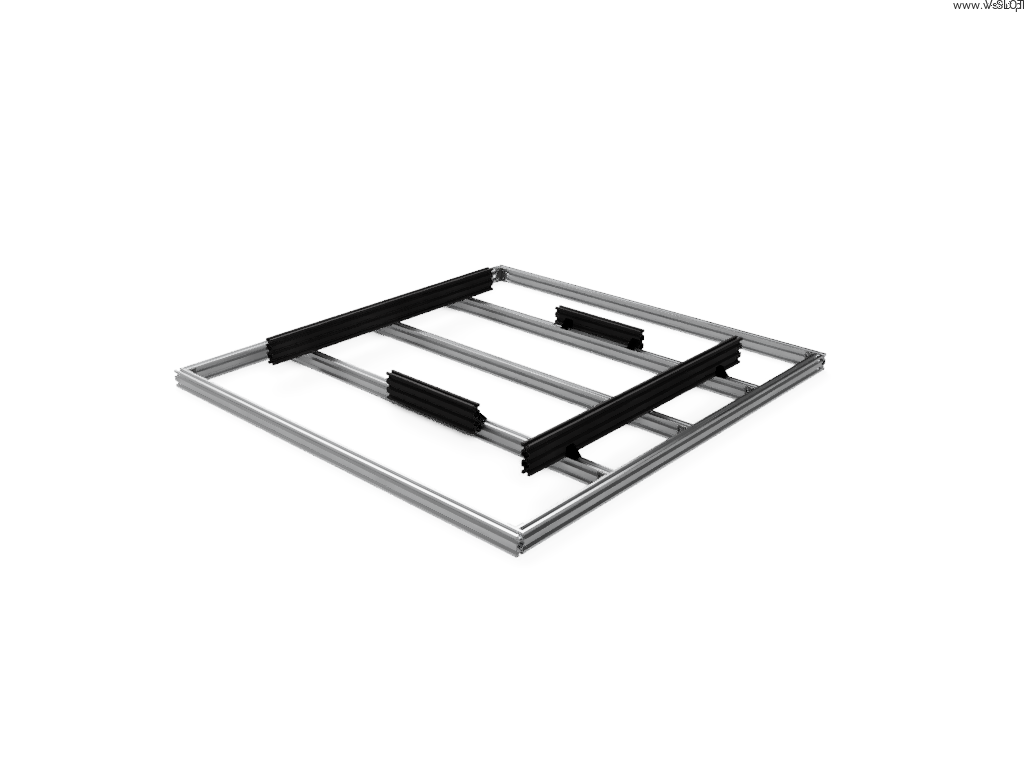

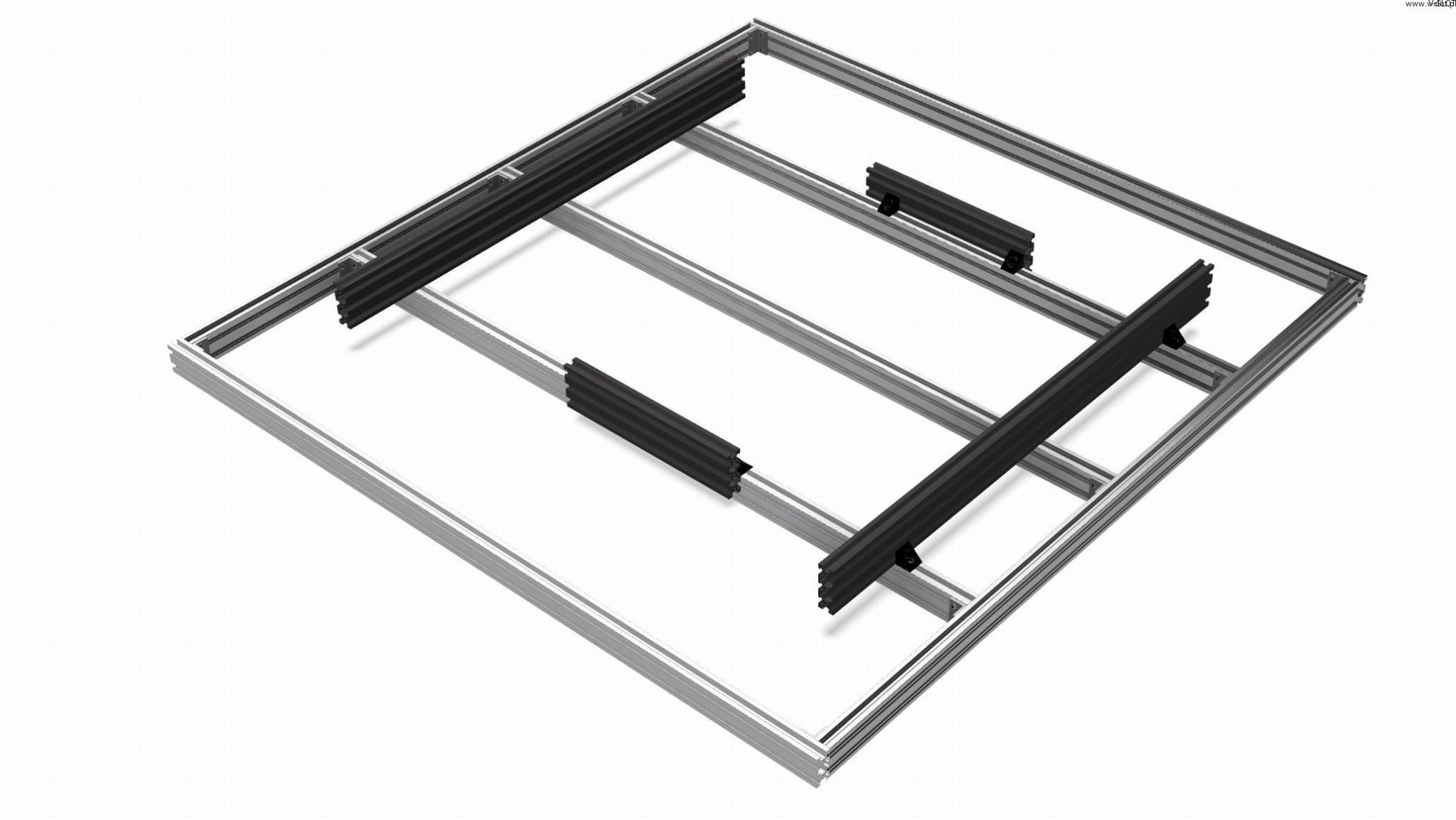

Sada navíc obsahuje profily 2060 V-SLOT, které můžeme nainstalovat na nosné trámy a přizpůsobit je velikosti našeho materiálu tak, aby byl materiál vyztužen a zajištěn na místě.
Přídavné profily 2060 také umožňují zvednout materiál výše v případech, kdy fréza na materiál kvůli jeho délce nedosáhne.

Středové podpěrné nosníky, kterými jsou profily V-SLOT 2040, lze umístit vertikálně nebo horizontálně.
Svislé nastavení zajišťuje velkou tuhost podstavce, jejich otočením do vodorovné polohy však získáme dalších 20 mm na výšce našeho hoblíku! Tím se zvětší pracovní plocha v ose Z o dalších 20 mm!
